Obliczenie długości krokwi w dachu dwuspadowym zaczyna się od geometrii, ale na budowie szybko dochodzą detale: okap, zacios, grubość izolacji i sposób prowadzenia warstw dachu. W tym artykule pokazuję prosty sposób liczenia, wyjaśniam, które dane są naprawdę potrzebne, i podpowiadam, jak uniknąć błędów, które potrafią kosztować cały dzień pracy.
Najpierw policz geometrię, potem dodaj elementy montażowe i warstwy dachu
- W prostym dachu dwuspadowym krokiew jest przeciwprostokątną trójkąta prostokątnego.
- Do obliczeń wystarczy połowa rozpiętości budynku i wysokość kalenicy albo kąt nachylenia połaci.
- Sam wzór daje długość obliczeniową, ale w praktyce trzeba doliczyć okap, zacios i zapas na cięcie.
- Izolacja nie zmienia wzoru geometrycznego, ale wpływa na detal okapu, wentylację i układ warstw.
- Najczęstszy błąd to mieszanie stopni z procentami spadku oraz liczenie od złego punktu podparcia.
Najkrótsza droga do wyniku
Jeżeli dach jest symetryczny, a krokwie mają jednakową długość po obu stronach kalenicy, liczę je z prostego trójkąta. Potrzebujesz tylko dwóch danych: połowy rozpiętości budynku i wysokości od poziomu oparcia krokwi do kalenicy albo połowy rozpiętości i kąta nachylenia połaci.
W praktyce oznacza to jedno: zanim zamówisz drewno, musisz wiedzieć, czy liczysz sam odcinek konstrukcyjny, czy już długość montażową z okapem. To rozróżnienie robi dużą różnicę, bo kilka centymetrów na jednej krokwi mnoży się przez całą więźbę.
Zakładam tu prosty dach dwuspadowy. Jeśli połacie mają różne kąty albo rozpiętość nie jest symetryczna, każdą stronę trzeba policzyć osobno. Do tego wrócę niżej, bo właśnie tam najczęściej pojawiają się pomyłki.
Jakie dane musisz zebrać przed liczeniem
Ja zawsze zaczynam od uporządkowania danych, a dopiero potem sięgam po wzór. Dzięki temu nie mieszam wymiarów z projektu z wymiarami wykonawczymi, a to najczęstszy powód błędów przy trasowaniu krokwi.
| Parametr | Co oznacza | Na co uważać |
|---|---|---|
| Rozpiętość budynku | Odległość między punktami podparcia połaci | Nie myl jej z wymiarem wewnętrznym domu |
| Połowa rozpiętości | Jedna strona trójkąta dachu | W symetrycznym dachu to podstawowy wymiar do obliczeń |
| Wysokość kalenicy | Różnica poziomów między oparciem krokwi a kalenicą | Liczy się pionowo, nie po połaci |
| Kąt nachylenia | Nachylenie połaci podane w stopniach | Stopnie to nie to samo co procenty spadku |
| Długość okapu | Wysunięcie krokwi poza lico ściany | Trzeba ustalić, czy mierzysz ją w rzucie czy po skosie |
| Zacios | Nacięcie umożliwiające pewne oparcie krokwi | Zmienia długość montażową, ale nie samą geometrię trójkąta |
Warto też od razu rozstrzygnąć, skąd bierzesz wysokość kalenicy. W jednym projekcie będzie to poziom od górnej powierzchni murłaty, w innym od górnej krawędzi ściany. Jeśli tego nie doprecyzujesz, wynik będzie przesunięty o kilka centymetrów, a to już nie jest drobiazg.
Wzór z twierdzenia pitagorasa
To najprostsza i najpewniejsza metoda. Krokiew traktuję jak przeciwprostokątną trójkąta prostokątnego, w którym jedna przyprostokątna to połowa rozpiętości, a druga to wysokość dachu.
Wzór wygląda tak:
długość krokwi = √(połowa rozpiętości² + wysokość²)
Przykład: dom ma 10,0 m szerokości, a kalenica jest 3,2 m wyżej niż poziom oparcia krokwi. Połowa rozpiętości wynosi 5,0 m. Liczenie wygląda więc tak:
długość krokwi = √(5,0² + 3,2²) = √(25 + 10,24) = √35,24 ≈ 5,94 m
To jest długość obliczeniowa, czyli sama geometria bez okapu i bez korekt montażowych. Właśnie taki wynik przydaje się na etapie projektu lub wstępnego zamawiania drewna. Jeśli jednak chcesz dociąć krokiew do montażu, musisz zrobić jeszcze dwa kroki: doliczyć wysięg okapu i uwzględnić zaciosy.
Ta metoda jest dobra także wtedy, gdy chcesz sprawdzić wynik z projektu budowlanego. Jeżeli obliczenie ręczne i wymiar na rysunku różnią się wyraźnie, to znak, że trzeba wrócić do założeń, a nie do samego wzoru.

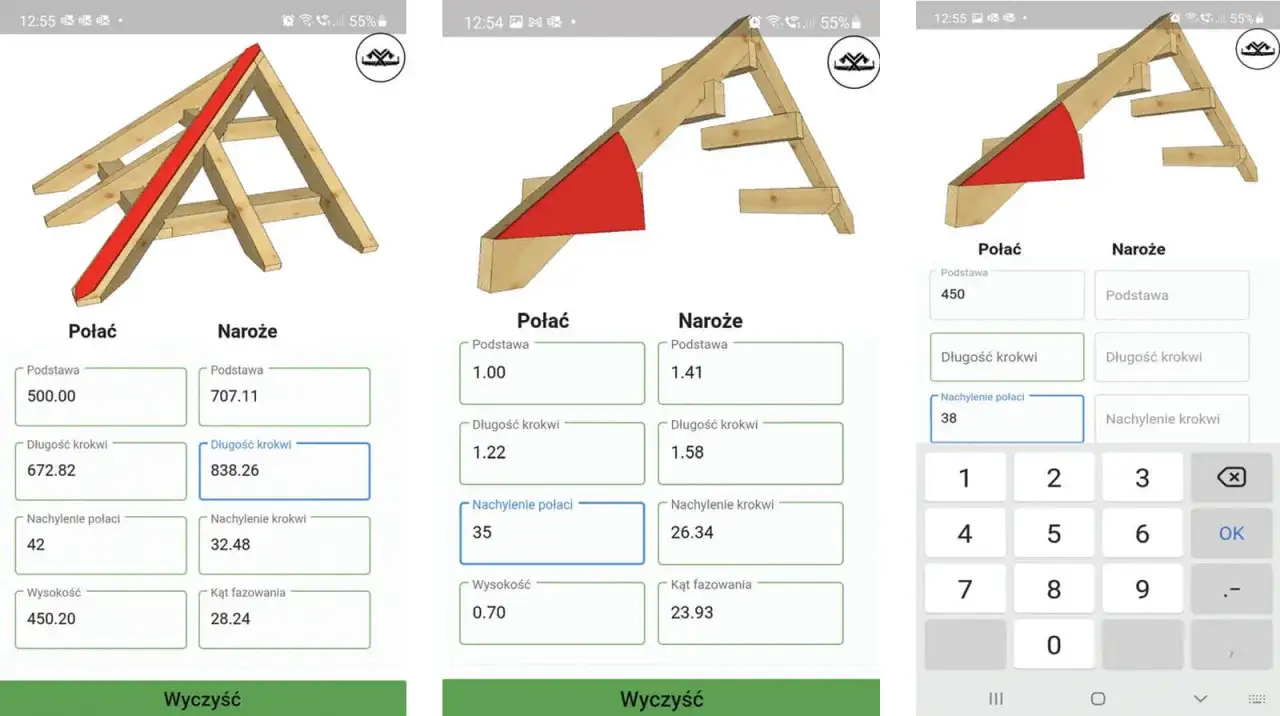

Gdy wygodniej pracować z kątem nachylenia
Na wielu projektach szybciej jest użyć kąta połaci niż wysokości kalenicy. To wygodne, bo kąt często jest podany w dokumentacji albo wynika z rodzaju pokrycia i charakteru bryły budynku.
Najprostszy wzór w takim układzie to:
długość krokwi = połowa rozpiętości / cos(kąt nachylenia)
Jeśli znasz wysokość, możesz też policzyć krokiew z drugiej strony:
długość krokwi = wysokość / sin(kąt nachylenia)
| Masz w danych | Najwygodniejszy wzór | Kiedy korzystam z tej metody |
|---|---|---|
| Połowę rozpiętości i wysokość | √(a² + h²) | Gdy chcę policzyć wszystko bez trygonometrii |
| Połowę rozpiętości i kąt | a / cos α | Gdy projekt podaje spadek połaci w stopniach |
| Wysokość i kąt | h / sin α | Gdy znam docelową wysokość kalenicy |
Uwaga praktyczna: jeśli ktoś podaje spadek w procentach, to nadal nie jest to kąt. 30% spadku nie oznacza 30°. W takim przypadku trzeba najpierw zamienić spadek na kąt, inaczej wynik będzie po prostu błędny. To jeden z tych błędów, które na kartce wyglądają niewinnie, a na placu budowy kończą się korektą całej połaci.
Co doliczyć, żeby wynik był budowlany, a nie tylko szkolny
Sama geometria nie wystarcza, bo krokiew w rzeczywistym dachu nie kończy się dokładnie tam, gdzie kończy się trójkąt z obliczeń. Ja zawsze sprawdzam cztery elementy: okap, zacios przy murłacie, cięcie przy kalenicy i zapas technologiczny.
- Okap - czyli wysunięcie krokwi poza lico ściany. Jeśli projekt zakłada 40-60 cm wysięgu, trzeba to uwzględnić w długości montażowej.
- Zacios - nacięcie, dzięki któremu krokiew stabilnie siada na murłacie. Sam zacios nie zmienia geometrii dachu, ale zmienia miejsce cięcia.
- Cięcie przy kalenicy - kąt i sposób zakończenia krokwi zależą od tego, czy łączysz ją z deską kalenicową, belką, czy innym układem konstrukcyjnym.
- Zapas na docinkę - przy ręcznym trasowaniu rozsądne jest zostawić 1-2 cm marginesu, zwłaszcza gdy drewno ma naturalne odchyłki.
W praktyce różnica między długością obliczeniową a montażową potrafi wynieść kilkanaście centymetrów. To dlatego nie zamawiam drewna wyłącznie na podstawie jednego wyniku z kalkulatora. Najpierw liczę, potem sprawdzam detal okapu, a dopiero na końcu przygotowuję listę cięć.
Jeżeli dach ma cięższe pokrycie albo bardziej rozbudowany detal okapu, margines błędu powinien być mniejszy, a kontrola dokładniejsza. Przy prostym pokryciu i standardowym okapie można pozwolić sobie na nieco większy zapas, ale nigdy na liczenie „na styk”.
Jak izolacja i technologia dachu wpływają na trasowanie
Izolacja nie zmienia samego wzoru na długość krokwi, ale zmienia to, jak później układasz warstwy dachu. I właśnie tu wiele osób myli pojęcia. Krokiew nadal liczysz z geometrii, natomiast detal ocieplenia decyduje o wysokości pakietu dachowego, szczelinie wentylacyjnej i sposobie wykonania okapu.
Przy dachu wentylowanym między ociepleniem a poszyciem trzeba zostawić przestrzeń na przepływ powietrza. To ważne, bo zbyt ciasny układ warstw ogranicza wentylację i sprzyja zawilgoceniu. W praktyce projekt i wykonanie powinny uwzględnić cały układ: membranę, kontrłaty, łaty i docelową grubość izolacji między krokwiami.
Jeśli stosujesz ocieplenie nakrokwiowe, geometria krokwi pozostaje taka sama, ale zmienia się sposób prowadzenia detalu przy okapie i kalenicy. Taki układ dobrze ogranicza mostki termiczne, czyli miejsca, przez które ciepło ucieka szybciej niż przez resztę przegrody. Z mojego doświadczenia właśnie tutaj widać największą różnicę między projektem „na papierze” a dachem dobrze dopracowanym wykonawczo.
W dachach z grubą warstwą izolacji między krokwiami trzeba jeszcze sprawdzić, czy wysokość drewna nie ograniczy docelowej grubości ocieplenia. Jeśli krokiew jest zbyt niska, a projekt wymaga większej warstwy wełny, pojawia się potrzeba dołożenia izolacji podkrokwiowej albo zmiany przekroju elementów nośnych. To już nie jest kwestia samej długości, ale całego systemu dachu.
Najkrócej mówiąc: matematyka daje wymiar krokwi, a technologia dachu mówi, jak ten wymiar osadzić w realnej przegrodzie. Jeśli te dwa poziomy się rozjadą, powstaje albo problem z ociepleniem, albo z detalem okapu. A najlepiej, gdy oba są spójne od początku.
Najczęstsze błędy przy wymiarowaniu krokwi
W praktyce powtarzają się te same pomyłki, niezależnie od tego, czy dach robi mała ekipa, czy inwestor liczy wszystko sam. Najwięcej problemów widzę wtedy, gdy ktoś zna wzór, ale nie rozumie punktów odniesienia.
- Liczenie od niewłaściwego miejsca podparcia, na przykład od ściany zamiast od murłaty.
- Mieszanie stopni z procentami spadku i traktowanie ich jak tej samej wartości.
- Zapominanie o okapie albo traktowanie go jako „dodatku na końcu”, zamiast elementu do przewidzenia na etapie obliczeń.
- Przenoszenie wymiaru z projektu bez sprawdzenia, czy dotyczy osi, lica czy krawędzi elementu.
- Brak zapasu na cięcie, przez co pierwsza krokiew wychodzi poprawnie, a następne wymagają korygowania na placu.
Jest też błąd bardziej subtelny: ktoś oblicza długość jednej krokwi, a potem zakłada, że wszystkie kolejne będą identyczne bez kontroli. Przy dobrym drewnie i prostym dachu bywa to wystarczające, ale przy większej liczbie elementów bezpieczniej jest zrobić jedną krokiew wzorcową i porównać ją z następną. To oszczędza czas, bo szybciej wyłapuje niewielkie różnice w trasowaniu.
W dachu ocieplanym warto jeszcze pilnować, żeby po montażu izolacja nie została ściśnięta w okapie. W teorii wszystko się zgadza, ale w praktyce zgnieciona wełna lub źle poprowadzona szczelina wentylacyjna potrafią zepsuć efekt całego układu.
Ostatnia kontrola przed cięciem drewna
Zanim zamówisz krokwie albo przetniesz pierwszą sztukę, sprawdzam zawsze trzy rzeczy: czy mam właściwy punkt odniesienia, czy długość obejmuje okap i czy detal dachu pasuje do warstw izolacyjnych. To niewielki koszt czasu, a potrafi uchronić przed poprawkami, które są znacznie droższe niż samo liczenie.
- Porównaj wynik z rysunkiem projektowym i zaznacz punkt oparcia krokwi.
- Ustal, czy długość ma obejmować okap liczony w rzucie poziomym, czy po połaci.
- Sprawdź, czy zacios nie wymaga korekty przed montażem wszystkich elementów.
- Zweryfikuj, czy grubość izolacji i szczelina wentylacyjna są zgodne z układem warstw dachu.
- Zrób jedną krokiew wzorcową i przyłóż ją do kolejnej, zanim wejdziesz w serię cięć.
Jeśli mam wskazać jedną zasadę, która najczęściej ratuje cały proces, to jest nią prosty porządek: najpierw geometria, potem detal wykonawczy, na końcu warstwy dachu. Taki sposób liczenia jest szybki, odporny na pomyłki i dobrze działa zarówno przy prostych dachach, jak i przy bardziej wymagających układach z ociepleniem o większej grubości.
