Dobór pokrycia, długość krokwi, odwodnienie i wygląd całego budynku zależą od jednego parametru, który łatwo źle odczytać: nachylenia połaci. Pokażę, jak obliczyć kąt nachylenia dachu na podstawie wymiarów, jak zmierzyć go na istniejącej konstrukcji oraz jak przełożyć wynik na procenty i wymagania materiałowe.
Najważniejsze zasady obliczania nachylenia połaci
- Podstawowy wzór to α = arctan(H/B), gdzie H oznacza wzniesienie, a B poziomy rzut połaci.
- Przy dachu dwuspadowym do obliczeń bierze się zwykle połowę szerokości budynku, nie całą rozpiętość.
- Nachylenie w procentach wylicza się jako H/B × 100%.
- Długość krokwi nie jest tym samym co poziomy rzut połaci i nie powinna być podstawiana do podstawowego wzoru.
- Ostateczny wynik trzeba porównać z instrukcją producenta pokrycia oraz zapisami projektu, MPZP albo decyzji o warunkach zabudowy.
Najprostszy wzór wykorzystuje dwa wymiary

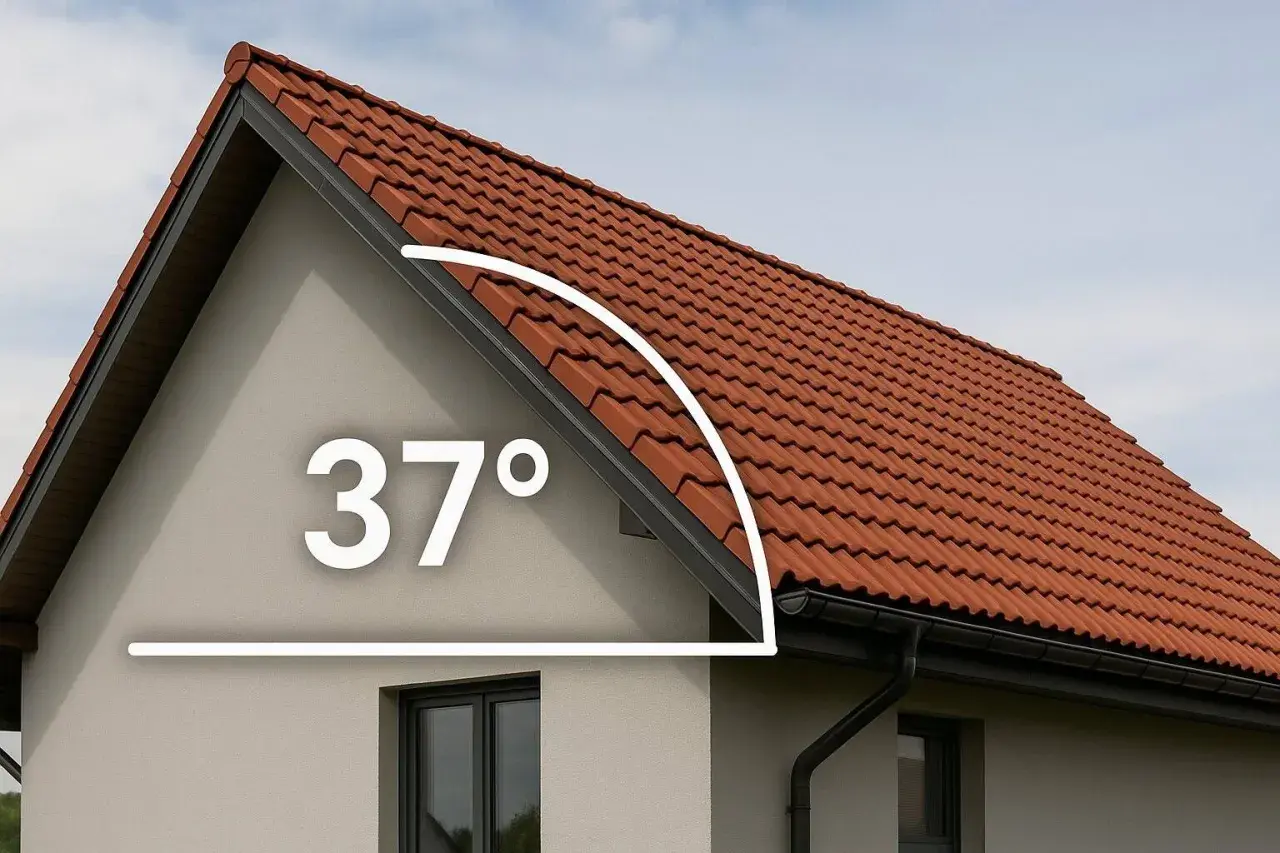

Kąt nachylenia połaci tworzy się między jej płaszczyzną a poziomem. W obliczeniach potrzebne są dwie przyprostokątne trójkąta prostokątnego: pionowe wzniesienie dachu oraz poziomy rzut jednej połaci. Nie mierzymy więc odległości po powierzchni pokrycia.
Podstawowy wzór wygląda tak:
α = arctan(H/B)
- α to kąt nachylenia w stopniach,
- H to różnica wysokości między okapem a kalenicą,
- B to pozioma odległość od okapu do osi kalenicy.
W kalkulatorze funkcja może być oznaczona jako atan, arctan albo tan⁻¹. Trzeba też ustawić tryb stopni, a nie radianów. To drobiazg, który potrafi całkowicie zmienić wynik.
Dach dwuspadowy wymaga podzielenia szerokości
Przy symetrycznym dachu dwuspadowym, którego budynek ma 10 m szerokości, poziomy rzut jednej połaci wynosi 5 m. Jeżeli odległość od murłaty do kalenicy to 3 m, obliczenie wygląda następująco:
α = arctan(3/5) = arctan(0,6) ≈ 31°
Jeżeli dysponujesz szerokością całego budynku D, możesz użyć skróconego zapisu: α = arctan(2H/D). Trzeba jednak odjąć ewentualne różnice wynikające z konstrukcji i nie wliczać okapów, jeśli wystają poza obrys ścian.
Co zrobić przy dachu jednospadowym lub niesymetrycznym
W dachu jednospadowym sytuacja jest prostsza. Mierzysz wysokość między niższą i wyższą krawędzią połaci oraz odległość poziomą między tymi punktami. Przy połaci niesymetrycznej każdą stronę oblicza się osobno, ponieważ może mieć inny kąt i inną długość krokwi.
To samo dotyczy dachu mansardowego. Jego dolna i górna połać mają różne nachylenia, dlatego jeden wynik dla całej konstrukcji byłby zbyt dużym uproszczeniem.
Jak wykonać pomiar na gotowym dachu
Jeżeli masz projekt, najpewniejszym źródłem będą przekroje konstrukcyjne. Gdy dokumentacji brakuje, kąt można ustalić na podstawie pomiaru, ale trzeba zadbać o to, aby odczytać pion i poziom, a nie przypadkowe odcinki na połaci.
Pomiar z poddasza
- Zmierz pionową odległość od górnej powierzchni stropu lub poziomu murłaty do kalenicy. Oznacz ją jako H.
- Zmierz poziomy odcinek od punktu oparcia krokwi do osi kalenicy. To wartość B.
- Podziel H przez B.
- Wynik wprowadź do funkcji arctan ustawionej na stopnie.
Przykład dla wymiarów H = 2,4 m i B = 4,8 m daje stosunek 0,5. Arctan z 0,5 wynosi około 26,6°. Taki sposób pomiaru jest zwykle dokładniejszy niż przykładanie kątomierza do nierównego pokrycia.
Pomiar bez wchodzenia na połać
Można wykorzystać poziomicę, pion murarski i taśmę mierniczą. Przyłóż poziomicę do krokwi albo od spodu połaci, wyznacz odcinek poziomy, a potem zmierz pionową różnicę wysokości na jego końcach. Im dłuższy odcinek pomiarowy, tym mniejszy wpływ pojedynczego błędu odczytu.
Elektroniczny miernik kąta jest wygodny, ale nie traktowałbym go jako bezwarunkowo lepszego rozwiązania. Urządzenie musi być przyłożone do rzeczywiście prostej i reprezentatywnej części konstrukcji, a nie do krzywej łaty, obróbki blacharskiej czy nierównego fragmentu dachówki.
Gdy znasz tylko długość krokwi
Jeżeli znasz długość krokwi L oraz pionowe wzniesienie H, możesz skorzystać z funkcji sinus:
α = arcsin(H/L)
Jeśli znasz długość krokwi i poziomy rzut połaci, stosujesz funkcję cosinus:
α = arccos(B/L)
Te wzory są przydatne przy inwentaryzacji, ale w praktyce najłatwiej ograniczyć liczbę przekształceń i zmierzyć bezpośrednio pion oraz poziom. To zmniejsza ryzyko pomylenia długości krokwi z rzutem poziomym.
Stopnie, procenty i proporcje pokazują to samo inaczej
W projektach i rozmowach z wykonawcami nachylenie dachu może być podawane w stopniach, procentach albo jako proporcja. Nie są to trzy różne parametry, tylko trzy sposoby zapisu tej samej geometrii.
Nachylenie procentowe wylicza się ze wzoru:
nachylenie (%) = H/B × 100
Dla wzniesienia 3 m i rzutu poziomego 5 m otrzymujemy 60%. Ten wynik odpowiada kątowi około 31°. Nie można jednak powiedzieć, że 60% oznacza 60°, ponieważ procent opisuje stosunek wysokości do poziomu, a stopnie opisują kąt.

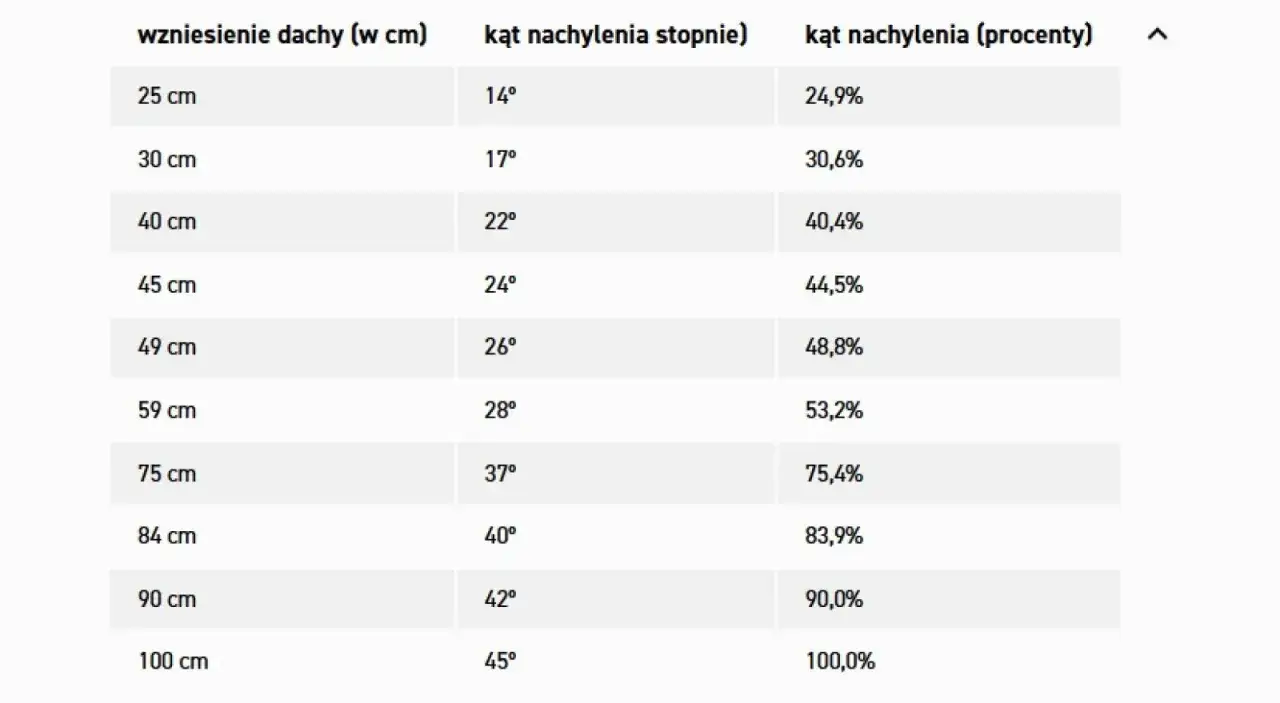

| Kąt nachylenia | Nachylenie w procentach | Przybliżona proporcja H do B |
|---|---|---|
| 10° | 17,6% | 0,18 |
| 15° | 26,8% | 0,27 |
| 20° | 36,4% | 0,36 |
| 25° | 46,6% | 0,47 |
| 30° | 57,7% | 0,58 |
| 35° | 70,0% | 0,70 |
| 45° | 100% | 1,00 |
Tabela pozwala szybko oszacować wynik, ale przy obliczeniach projektowych nie zastępuje kalkulatora. Dla przykładu dach o nachyleniu 45° ma 100% spadku, ponieważ na każdy 1 m odległości poziomej przypada 1 m wzniesienia.
Co wynik oznacza dla pokrycia i konstrukcji
Samo obliczenie kąta nie kończy sprawy. Ten parametr wpływa na odpływ wody, możliwość zalegania śniegu, wentylację warstw dachu, dobór membrany oraz sposób układania pokrycia. Dlatego wynik trzeba zestawić z kartą techniczną konkretnego produktu, a nie tylko z ogólną tabelą znalezioną w internecie.
Minimalny spadek zależy od materiału
Nie ma jednej uniwersalnej wartości odpowiedniej dla każdej dachówki, blachy czy papy. Producent może wymagać określonego kąta minimalnego, większych zakładów, dodatkowego uszczelnienia albo pełnego deskowania przy małym nachyleniu.
Przy niskim spadku szczególnego znaczenia nabierają szczelność zakładów i sprawna wentylacja. Nawet poprawnie policzony kąt nie zabezpieczy dachu, jeżeli materiał zostanie zamontowany poniżej wymagań albo bez detali przewidzianych w instrukcji.
Przeczytaj również: Rodzaje wiązarów dachowych - jak wybrać najlepszy układ dla domu?
Projekt może narzucać konkretny kąt
W Polsce parametry dachu często wynikają z miejscowego planu zagospodarowania przestrzennego albo decyzji o warunkach zabudowy. Dokument może określać przedział kąta, rodzaj pokrycia, kolor dachu lub geometrię połaci. Zanim zmienisz nachylenie w projekcie, sprawdź te zapisy oraz skonsultuj zmianę z projektantem.
Zmiana kąta wpływa nie tylko na wygląd budynku. Zmienia też wysokość kalenicy, długość krokwi, powierzchnię dachu i obciążenia konstrukcji. Przy nowym budynku powinien to zweryfikować projektant, a przy przebudowie może być potrzebna ocena istniejącej więźby.
Najczęstsze błędy przy obliczeniach
Najwięcej pomyłek nie wynika z trudnej matematyki, tylko z nieprawidłowego pomiaru. Z mojego punktu widzenia najważniejsze jest pilnowanie geometrii trójkąta, zanim w ogóle sięgnie się po kalkulator.
- Użycie całej szerokości budynku przy symetrycznym dachu dwuspadowym. Do jednej połaci bierze się połowę szerokości.
- Podstawienie długości krokwi zamiast poziomego rzutu. To prowadzi do zaniżenia kąta.
- Wliczenie okapu do pomiaru, mimo że interesuje nas odcinek konstrukcyjny od punktu oparcia do osi kalenicy.
- Pomylenie procentów ze stopniami. Nachylenie 30% nie oznacza kąta 30°.
- Odczyt funkcji arctan w radianach zamiast w stopniach.
- Pomiar jednej połaci i założenie, że wszystkie części dachu mają identyczny spadek.
Dobrym zabezpieczeniem jest wykonanie dwóch niezależnych obliczeń. Najpierw wyznacz kąt z wysokości i rzutu poziomego, a potem sprawdź go kątomierzem cyfrowym albo przelicz na procenty. Jeżeli wyniki wyraźnie się różnią, nie zaokrąglaj ich na siłę, tylko poszukaj błędu w pomiarze.
Od wyniku z kalkulatora do bezpiecznej decyzji
Najkrótsza droga prowadzi od poprawnego pomiaru pionu i poziomu do funkcji arctan. Przy dachu dwuspadowym pamiętaj o połowie szerokości, przy dachu złożonym licz każdą połać osobno, a przy remoncie nie zakładaj, że widoczna powierzchnia pokrycia pokazuje rzeczywisty kąt konstrukcji.
Sam wynik, na przykład 26,6°, mówi jeszcze niewiele bez informacji o pokryciu, warstwach dachu i lokalnych wymaganiach planistycznych. Dopiero połączenie geometrii z dokumentacją techniczną pozwala ocenić, czy dana połać będzie szczelna, trwała i zgodna z projektem.
