Zawór 3-drożny w instalacji grzewczej nie jest elementem, który ustawia się raz na zawsze. To on decyduje, ile gorącej wody zasilającej trafi do obiegu, a ile zostanie domieszane z powrotem, więc od jego nastawy zależą komfort, stabilność pracy kotła i bezpieczeństwo podłogówki. Poniżej pokazuję, jak ustawić zawór 3-drożny w praktyce: od rozpoznania typu zaworu, przez dobór nastawy początkowej, aż po korekty, które naprawdę mają sens.
Najważniejsze rzeczy do zapamiętania przy regulacji zaworu trójdrożnego
- Najpierw ustal typ zaworu. Zawór mieszający i przełączający działają inaczej, więc nie da się ustawić ich identycznie.
- Zmiany rób małymi krokami. Po każdej korekcie daj instalacji czas na reakcję, szczególnie przy podłogówce.
- W podłogówce trzymaj niższą temperaturę. W praktyce często celuje się w około 30-40°C na zasilaniu, a przy klasycznym źródle ciepła zwykle nie przekracza 40°C.
- Przy grzejnikach punkt startowy bywa wyższy. Często zaczyna się od zakresu około 45-60°C, ale ostatecznie decydują projekt instalacji i pogoda.
- Jeśli instalacja pracuje nierówno, winny bywa nie tylko zawór. Sprawdź też pompę, odpowietrzenie, filtry i równowagę przepływów.
Co właściwie reguluje zawór trójdrożny
Ja zawsze zaczynam od jednego pytania: czy mam do czynienia z zaworem mieszającym, czy przełączającym. To ważne, bo w instalacji grzewczej najczęściej reguluje się właśnie mieszanie, czyli dobór proporcji między gorącą wodą z zasilania a chłodniejszym powrotem. Dzięki temu można obniżyć temperaturę na obiegu podłogowym, ustabilizować pracę grzejników albo ochronić kocioł przed zbyt zimnym powrotem.
Zawór przełączający działa inaczej: nie miesza wody, tylko kieruje strumień do jednego z obiegów. W praktyce spotyka się go tam, gdzie trzeba przełączać pracę między instalacjami lub strefami. Dla czytelnika szukającego regulacji to różnica kluczowa, bo sam ruch pokrętła nie oznacza jeszcze tego samego efektu.
W takich układach zawór jest po prostu narzędziem do kontroli temperatury medium grzewczego. Jeśli więc obieg jest za gorący, za chłodny albo pracuje niestabilnie, problemem zwykle nie jest sam fakt, że zawór istnieje, tylko to, że jego nastawa nie pasuje do reszty instalacji. Właśnie dlatego przed kręceniem warto zrozumieć, co ten element faktycznie robi.
Gdy wiesz już, z jakim typem pracujesz, można przejść do samej regulacji i zrobić to bez zgadywania.
Jak ustawić go bez zgadywania

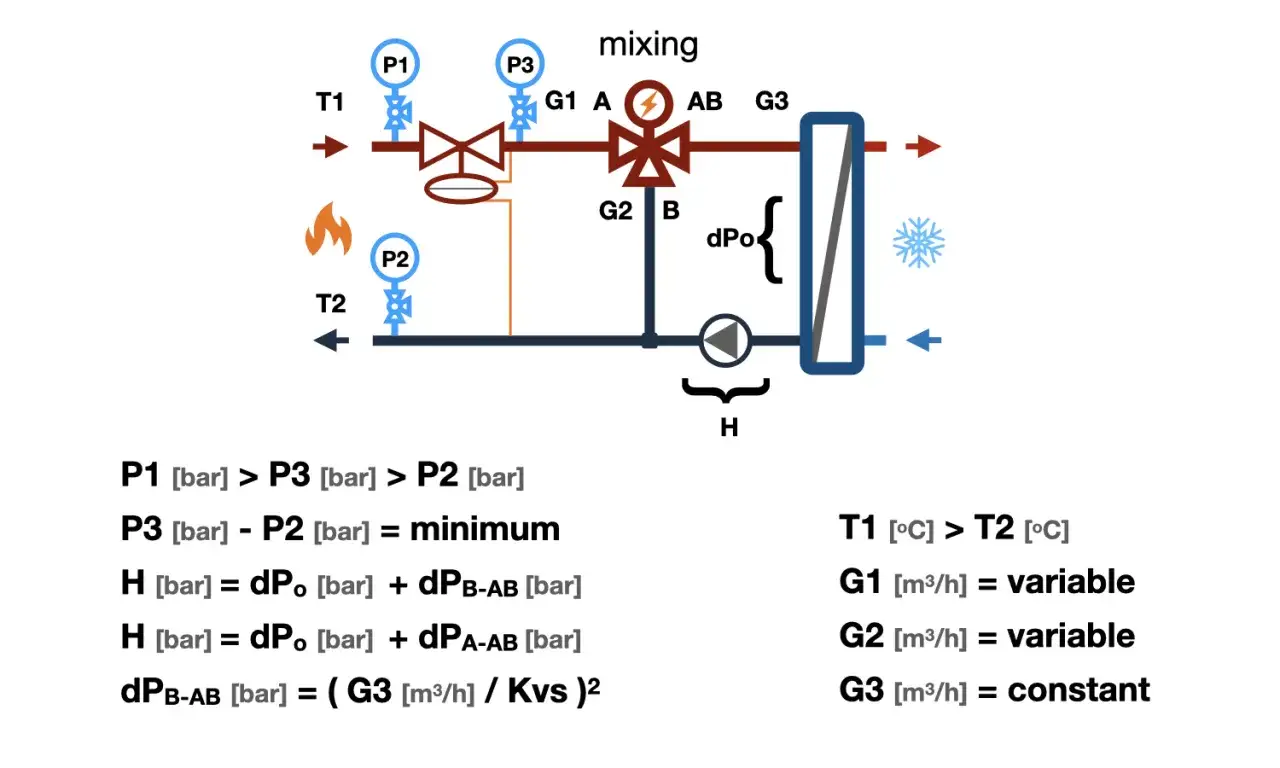

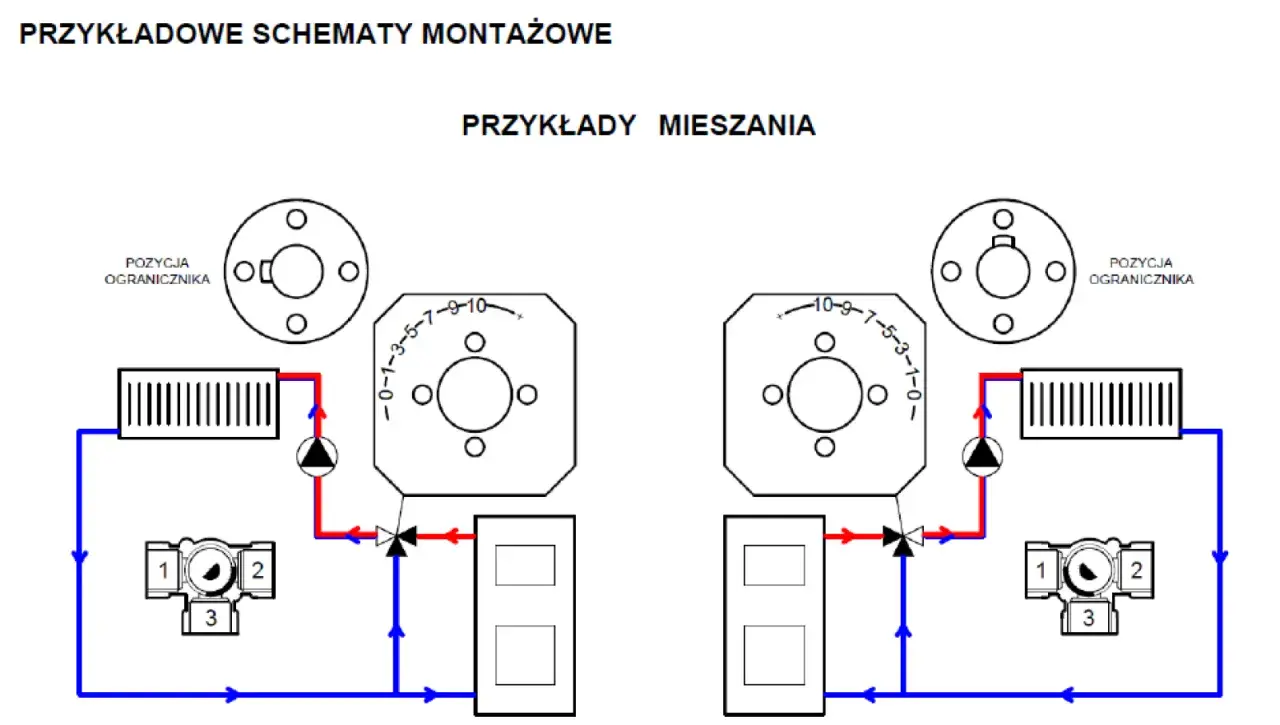

Najpierw sprawdzam oznaczenia na korpusie: porty A, B i AB, strzałki kierunku przepływu oraz skalę na pokrętle. Na wielu modelach skala jest obustronna i można ją obrócić, więc nie zakładaj, że opis na gałce zawsze oznacza to samo po każdym montażu. W praktyce to schemat instalacji, a nie sam wygląd zaworu, mówi najwięcej.
Ustal punkt wyjścia
Jeżeli instalacja była wcześniej rozregulowana, zaczynam od położenia środkowego albo od wartości zalecanej przez producenta. To nie jest ustawienie docelowe, tylko bezpieczny start. Przy podłogówce sensownym punktem odniesienia jest niższa temperatura zasilania, zwykle w granicach 30-40°C, a przy układach grzejnikowych często startuje się wyżej, bo odbiorniki potrzebują mocniejszego zasilania.
Wykonaj małą korektę
Nie kręcę zaworem dużymi ruchami. W wielu konstrukcjach zakres pracy jest ograniczony i sam obrót pokrętła nie daje wiele, jeśli zrobisz to zbyt agresywnie. Bezpieczniej jest przesunąć nastawę o niewielki krok, na przykład o wyraźny fragment skali, a potem odczekać. W instalacji z bezwładnością wylewki efekt może pojawić się dopiero po 30-60 minutach, a czasem nawet później.
Jeśli masz termometr przylgowy albo odczyt z czujników kotła, korzystaj z niego. Dotyk rur „na oko” bywa mylący, zwłaszcza gdy w grę wchodzi izolacja, różne średnice przewodów i zmienna praca pompy.
Przeczytaj również: Częste dolewanie wody do CO - Dlaczego ciśnienie spada i co robić?
Oceń efekt w pomieszczeniach, nie tylko na zaworze
To jeden z najczęstszych błędów: ktoś ustawia zawór pod temperaturę rur, a potem dziwi się, że w domu nadal jest za zimno albo za gorąco. Ja patrzę na cały układ: komfort w pokojach, stabilność pracy kotła, reakcję grzejników, a przy podłogówce także tempo nagrzewania posadzki. Jeśli po korekcie wszystko nadal „pływa”, to zwykle znak, że problem leży szerzej niż w samej nastawie zaworu.
Takie podejście pozwala dojść do rozsądnej nastawy bez nerwowego kręcenia pokrętłem co pięć minut. A jeśli efekt nadal jest słaby, zwykle da się to rozpoznać po typowych objawach, które łatwo pomylić z błędem samego mieszacza.
Skąd wiadomo, że nastawa jest zła
Objawy mówią więcej niż sam numer na skali. Gdy zawór jest ustawiony źle, instalacja zwykle daje dość czytelne sygnały, tylko trzeba je odczytać bez pośpiechu.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Pomieszczenia są niedogrzane | Za mało gorącej wody w mieszance albo zbyt mocno przymknięta strona zasilania | Nastawę zaworu, przepływ na pompie, drożność filtra |
| Podłoga lub grzejniki są za gorące | Za duże otwarcie strony zasilania | Temperaturę zasilania i pozycję zaworu względem skali |
| Temperatura skacze bez wyraźnego powodu | Zbyt szybkie korekty, zapowietrzenie, źle dobrana automatyka | Odpowietrzenie, pracę sterownika, stabilność przepływu |
| Słychać szumy albo szarpanie przepływu | Zbyt duży przepływ albo praca zaworu blisko skrajnego położenia | Ustawienie pompy, równowagę hydrauliczną, pozycję zaworu |
Jeśli masz kocioł na paliwo stałe, szczególnie pilnuję jeszcze jednej rzeczy: zbyt zimny powrót. To właśnie on sprzyja kondensacji i korozji niskotemperaturowej, więc zawór ma tu chronić nie tylko komfort, ale też samą kotłownię. W takim układzie nie wystarczy „żeby grzało” - ważne jest też to, jak pracuje powrót.
Rozpoznanie symptomów ma sens dopiero wtedy, gdy wiesz, jakiego obiegu dotyczy regulacja, bo podłogówka i grzejniki zachowują się inaczej.
Inaczej ustawia się podłogówkę, a inaczej grzejniki
To miejsce, w którym najłatwiej o złą intuicję. Ten sam zawór może pracować dobrze w jednej instalacji i kompletnie nie pasować do drugiej, bo odbiorniki ciepła mają zupełnie inną bezwładność i inne oczekiwaną temperaturę zasilania.
| Rodzaj instalacji | Praktyczny punkt startowy | Na co uważać |
|---|---|---|
| Ogrzewanie podłogowe | Najczęściej około 30-40°C na zasilaniu | Nie podbijaj temperatury gwałtownie, bo wylewka reaguje z opóźnieniem |
| Grzejniki | Często około 45-60°C jako punkt wyjścia | Sprawdź, czy termostaty pokojowe nie ograniczają przepływu bardziej niż sam zawór |
| Kocioł na paliwo stałe | Nastawa ma chronić powrót przed zbyt niską temperaturą | Nie dopuszczaj do długiej pracy z zimnym powrotem |
| Układ mieszany | Oddzielne podejście dla każdego obiegu | Jedna nastawa zwykle nie rozwiąże wszystkiego, jeśli obiegi mają różne potrzeby |
W podłogówce bardzo często zadaniem zaworu jest po prostu obniżenie temperatury zasilania względem źródła ciepła. Jeżeli kocioł pracuje powyżej 60°C, a obieg podłogowy ma dostać maksymalnie około 40°C, mieszacz przestaje być dodatkiem i staje się warunkiem sensownej pracy układu. To także tłumaczy, dlaczego po większej korekcie trzeba odczekać dłużej niż przy grzejnikach.
W instalacji grzejnikowej reakcja bywa szybsza, ale za to łatwiej o błędną ocenę, bo termostaty na grzejnikach potrafią „maskować” problem z zaworem. Wtedy wydaje się, że wszystko jest ustawione dobrze, choć w rzeczywistości zawór tylko przypadkiem kompensuje inne ograniczenia.
Właśnie tu najczęściej wychodzi, czy wystarczy ręczna nastawa, czy lepiej oddać sterowanie automatyce.
Kiedy ręczna regulacja nie wystarcza
Ręcznie ustawiony zawór ma sens tam, gdzie obciążenie cieplne jest względnie stabilne i użytkownik akceptuje okresowe korekty. Jeśli jednak temperatura na zewnątrz mocno się zmienia, a dom ma kilka stref grzewczych, ręczna nastawa szybko staje się półśrodkiem.
| Rozwiązanie | Zalety | Ograniczenia | Dla kogo |
|---|---|---|---|
| Regulacja ręczna | Prosta, tania, łatwa do zrozumienia | Wymaga kontroli po zmianie pogody i po zmianie pracy źródła ciepła | Dla prostych instalacji i użytkowników, którzy chcą raz na jakiś czas skorygować nastawę |
| Regulacja z siłownikiem | Stabilniejsza temperatura, lepsza współpraca ze sterownikiem i czujnikami | Droższa i bardziej zależna od poprawnego podłączenia | Dla instalacji z pogodówką, kilkoma obiegami albo wyższym wymaganiem komfortu |
Siłownik to po prostu napęd, który obraca zawór według sygnału sterownika. Gdy do układu dochodzi czujnik zewnętrzny, a czasem także sterowanie pokojowe, zawór przestaje być elementem „do ręcznego poprawiania”, a staje się częścią automatyki. W praktyce daje to mniejsze wahania temperatury i mniej sytuacji, w których trzeba wracać do kotłowni po każdej zmianie pogody.
Ja traktuję ręczną regulację jako dobry wybór tam, gdzie instalacja jest prosta. Jeśli jednak system ma kilka obiegów, podłogówkę i grzejniki albo pracuje w domu o dużych zyskach i stratach ciepła, automatyka zwykle szybciej się zwraca w komforcie niż w samej teorii działania.
Gdy już ustawisz zawór, nie kończ na jednej korekcie. Sprawdź kilka elementów, które potrafią zepsuć efekt nawet wtedy, gdy sama nastawa jest poprawna.
Co jeszcze sprawdzić po regulacji, żeby instalacja pracowała stabilnie
Dobry mieszacz pomaga, ale nie naprawi źle zbilansowanej instalacji. Po regulacji zawsze sprawdzam kilka rzeczy, bo bardzo często to właśnie one odpowiadają za wahania temperatury, które użytkownik mylnie przypisuje zaworowi.
- Odpowietrzenie instalacji. Powietrze w obiegu obniża przepływ i potrafi całkowicie zaburzyć odczyt nastawy.
- Filtr siatkowy. Zanieczyszczenia w filtrze zmniejszają wydajność obiegu i powodują pozorne „niedogrzanie”.
- Praca pompy obiegowej. Za mały albo za duży przepływ zmienia zachowanie zaworu bardziej, niż się wielu osobom wydaje.
- Termostaty i przepływy na rozdzielaczu. Jeśli jeden obieg jest przymknięty, zawór zaczyna pracować w innym punkcie niż zakładałeś.
- Stan siłownika lub głowicy. Gdy napęd nie dochodzi do pełnego zakresu, na skali wszystko wygląda poprawnie, ale w rzeczywistości zawór nie reaguje tak, jak powinien.
Jeżeli po tych kontrolach nadal widzisz duże wahania temperatury, nie dokręcam zaworu „na ślepo”. Najpierw szukam przyczyny w przepływie, doborze pompy albo w równowadze między obiegami. Dobrze ustawiony zawór trójdrożny wspiera instalację, ale sam nie zastąpi jej prawidłowego zrównoważenia.
Właśnie dlatego przy regulacji liczy się nie tylko jeden obrót pokrętła, ale cały układ: źródło ciepła, odbiorniki, przepływ i czas reakcji instalacji. Jeśli te elementy są poukładane, nastawa zaworu przestaje być zgadywaniem, a staje się zwykłą, logiczną korektą.
