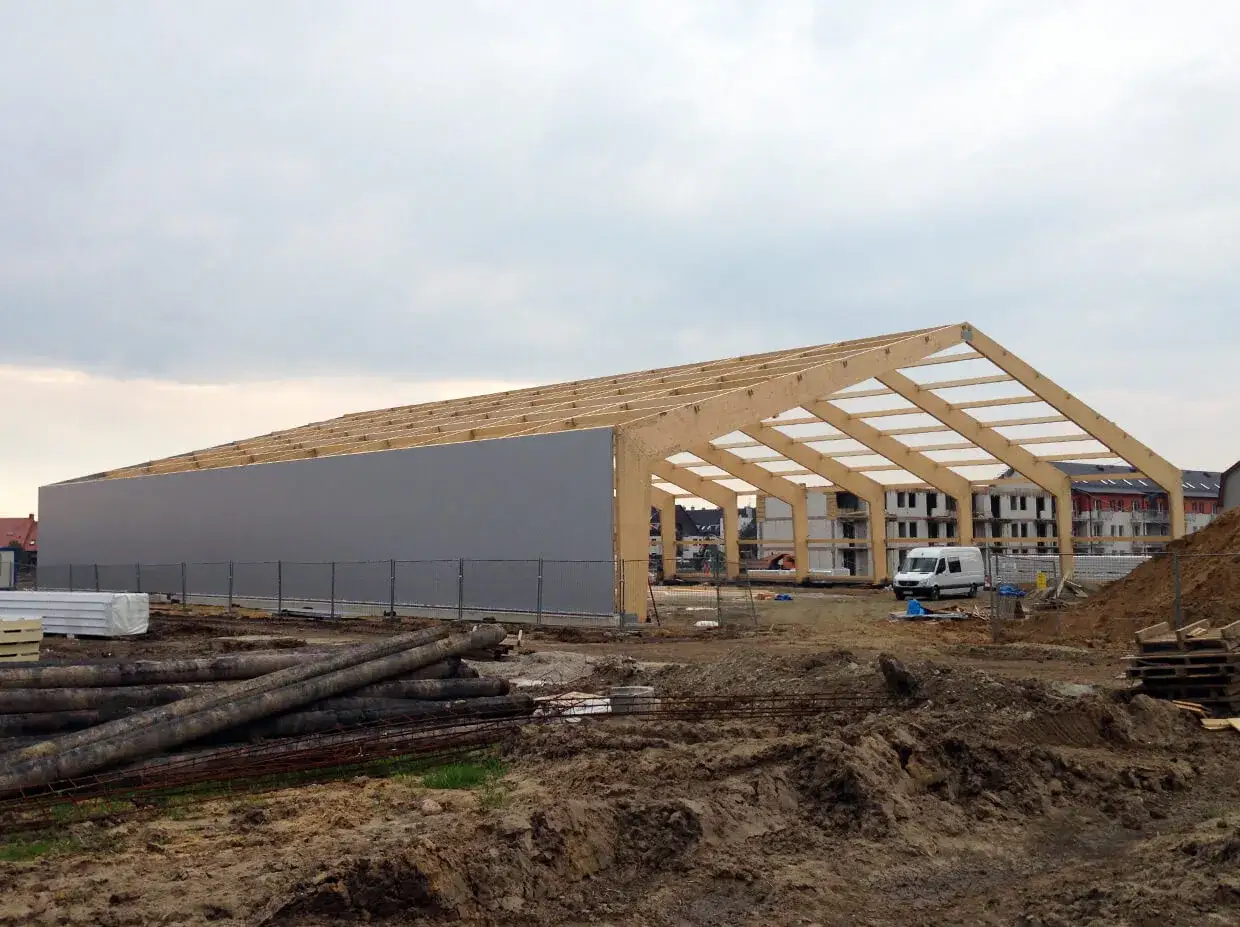

Dobrze zaprojektowana konstrukcja drewniana pod płyty warstwowe musi być jednocześnie równa, sucha i przewidywalna statycznie. W praktyce nie wystarczy samo „mocne drewno” - liczą się też rozstaw podpór, szerokość oparcia, dobór łączników i geometria całego szkieletu. Poniżej rozkładam temat na elementy, które naprawdę decydują o trwałości dachu lub ściany w stanie surowym.
Najważniejsze wymagania w skrócie
- Drewno powinno być suche, proste i stabilne wymiarowo - w konstrukcjach chronionych przed zawilgoceniem sensownym punktem odniesienia jest wilgotność do 18%.
- Najczęściej wybiera się klasę C24, a przy większych rozpiętościach i wyższej precyzji także KVH lub BSH.
- Szerokość podpory ma znaczenie praktyczne - często przyjmuje się min. 40 mm dla podpory skrajnej i 60 mm dla pośredniej, ale decyduje karta konkretnego systemu.
- Dach z płyt warstwowych zwykle wymaga spadku min. 5%, a przy łączeniu na długości lub świetlikach - 7%.
- Łączniki muszą być dobrane do drewna i grubości płyty, a nie tylko „na oko” do średnicy wkręta.
- Najwięcej problemów rodzą błędy geometrii, zbyt wilgotne drewno, za małe podpory i brak stężeń.
Jakie zadania musi spełnić szkielet pod płyty
Ja zawsze zaczynam od jednego pytania: czy konstrukcja naprawdę przeniesie obciążenia tak, jak zakłada projekt, czy tylko „wytrzyma na chwilę”. Płyty warstwowe są lekkie, ale nie wybaczają krzywej geometrii, słabych podpór ani pracy drewna po montażu. Jeśli rama ugina się, skręca albo ma rozjazdy w pionie i poziomie, płyta szybko to pokaże na stykach, zamkach i wkrętach.
W praktyce szkielet musi zapewnić cztery rzeczy:
- ciągłą drogę przenoszenia obciążeń z płyty do słupów, płatwi i dalej do fundamentu,
- sztywność przestrzenną, czyli odporność na wyboczenie i „rozjeżdżanie” się ramy,
- równe płaszczyzny oparcia, bo płyta nie służy do prostowania konstrukcji,
- pewne podłoże pod łączniki, które nie będzie się kruszyć, łamać ani pracować przy każdej zmianie pogody.
To ważne zwłaszcza w obiektach z hali, garażu, wiaty lub zaplecza technicznego, gdzie montaż odbywa się szybko, a korekty po fakcie są kosztowne. Gdy te założenia są jasne, można przejść do wyboru samego drewna, bo to ono w dużej mierze ustawia poziom całej realizacji.
Jakie drewno i przekroje sprawdzają się najlepiej
W większości takich realizacji sensownie jest trzymać się drewna konstrukcyjnego klasy C24. To bezpieczny standard dla elementów nośnych, dobrze opisany w projektowaniu i zwykle wystarczający tam, gdzie rozpiętości nie są ekstremalne. Przy większych odległościach między podporami albo tam, gdzie zależy ci na lepszej powtarzalności wymiarów, warto rozważyć KVH lub BSH.
| Materiał | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| C24 | Standardowe ściany, płatwie i rygle w typowych obiektach | Dobra dostępność, rozsądna cena, przewidywalna nośność | Wymaga starannej selekcji i kontroli prostoliniowości |
| KVH | Gdy liczy się precyzja i powtarzalność wymiarów | Mniej odkształceń, łatwiejszy montaż, lepsza geometria | Droższe od zwykłej tarcicy konstrukcyjnej |
| BSH | Większe rozpiętości i bardziej wymagające układy nośne | Bardzo dobra stabilność i wysoka nośność | Wyższy koszt i większa zależność od projektu |
Równie ważna jak klasa wytrzymałości jest wilgotność. W konstrukcjach chronionych przed zawilgoceniem celuję w drewno o wilgotności nieprzekraczającej 18%, bo im bardziej stabilny materiał na starcie, tym mniejsze ryzyko paczenia, skręcania i luzowania łączników po sezonie grzewczym. Dobre drewno powinno być też proste, strugane, bez dużych pęknięć i bez wyraźnego skrętu włókien.
Jeśli konstrukcja ma pracować w trudniejszych warunkach wilgotnościowych, nie wolno udawać, że sama płyta warstwowa rozwiąże problem. Najpierw trzeba poprawnie dobrać materiał nośny, a dopiero potem przechodzić do rozstawu podpór i detali mocowania.
Rozstaw podpór i geometria połaci muszą wynikać z obciążeń
Tu nie ma jednej magicznej wartości dla wszystkich obiektów. Rozstaw podpór zależy od grubości płyty, jej rodzaju, kierunku montażu, strefy śniegowej, strefy wiatrowej i tego, czy mówimy o ścianie, czy o dachu. Ja traktuję podawane przez producentów wartości jako punkt wyjścia, a nie uniwersalną receptę.
| Parametr | Praktyczny punkt odniesienia | Dlaczego to ważne |
|---|---|---|
| Szerokość podpory skrajnej | Min. 40 mm | Zapewnia pewne oparcie na krawędzi płyty |
| Szerokość podpory pośredniej | Min. 60 mm | Pomaga utrzymać płytę w miejscu największej pracy |
| Minimalny spadek dachu bez łączeń na długości | 5% | Ogranicza ryzyko zalegania wody i przecieków |
| Minimalny spadek przy łączeniu na długości lub świetlikach | 7% | Styk jest bardziej narażony na wodę i pracę termiczną |
| Dopuszczalne ugięcie | Około L/100 jako częsty punkt odniesienia | Chroni zamki, spoiny i szczelność przegrody |
Dach wymaga większej dyscypliny
Przy płytach dachowych najczęściej największym problemem nie jest sama nośność, tylko woda i geometria. Zbyt mały spadek, zbyt duże rozpiętości lub brak właściwej podpory pod strefą łączenia szybko kończą się zastoinami, pracy styków i poprawkami po pierwszym mocniejszym deszczu. W dachach ważna jest też logika układu podpór: linia podparcia musi być ciągła, a nie „poszatkowana” przypadkowymi odchyłkami z budowy.
Przeczytaj również: Montaż paneli tapicerowanych na rzepy - Jak zrobić to bez wiercenia?
Ściana pracuje głównie na wiatr
W ścianach rozstaw rygli i słupów trzeba dobierać przede wszystkim pod obciążenie wiatrem oraz kierunek montażu płyt. Inaczej rozkłada się siły w układzie pionowym, inaczej w poziomym. Jeśli projektant nie przewidział stref brzegowych, naroży i miejsc przy otworach, później najczęściej właśnie tam pojawiają się problemy z lokalnym ugięciem i niedociśnięciem zamków.
Gdy geometria jest już opanowana, można bezpiecznie przejść do łączników, bo to one spinają całość w realną konstrukcję użytkową.
Jakie łączniki i uszczelnienia stosować
Łącznik nie jest detalem pobocznym. W praktyce to on decyduje, czy płyta będzie siedzieć pewnie przez lata, czy zacznie się luzować po kilku cyklach temperatury i wilgotności. Do drewna stosuje się wkręty i łączniki dobrane do konkretnej grubości płyty oraz rodzaju podłoża, z odpowiednim zakotwieniem i zabezpieczeniem antykorozyjnym.
Najczęściej zwracam uwagę na pięć rzeczy:
- długość wkręta musi zapewniać właściwe zakotwienie w drewnie,
- średnica i kształt łba muszą współpracować z okładziną płyty,
- podkładka z EPDM pomaga utrzymać szczelność połączenia,
- montaż prostopadły ogranicza ryzyko przekoszenia i słabego docisku,
- moment dokręcenia nie może zgniatać okładziny ani uszczelki.
W przypadku drewnianych płatwi dobrym praktycznym punktem odniesienia jest zakotwienie wkręta na poziomie około 60 mm, ale zawsze trzeba to potwierdzić z konkretnym systemem mocowania. Jeżeli producent przewidział podkładki rozkładające nacisk albo inne elementy systemowe, nie warto ich pomijać, bo właśnie one chronią okładzinę przed miejscowym zgnieceniem.
Do tego dochodzą taśmy uszczelniające i akustyczne. Czasem robią większą różnicę niż kolejny „mocniejszy” wkręt, bo likwidują punktowe nieszczelności i ograniczają przenoszenie drgań. To szczególnie ważne przy ścianach z paneli, które mają później pracować w ogrzewanym lub okresowo wilgotnym wnętrzu.
Jak przygotować konstrukcję przed montażem
Przed montażem płyt nie zakładam, że „jakoś to będzie”. To moment, w którym można jeszcze poprawić geometrię bez wielkich kosztów, a po przyjeździe paneli każda korekta staje się droższa i wolniejsza. Powierzchnia konstrukcji musi być sucha, czysta i gotowa do przyjęcia okładzin.
- Sprawdź wilgotność, prostoliniowość i skręcenie elementów.
- Zweryfikuj pion, poziom, przekątne i rozstaw osiowy podpór.
- Załóż wszystkie stężenia i tężniki, zanim zaczniesz wieszać płyty.
- Usuń pył, opiłki, resztki folii i wszelkie zanieczyszczenia z miejsc oparcia.
- Oznacz osie montażowe i punkty mocowania, żeby nie szukać ich w trakcie pracy.
- Odseparuj drewno od wilgotnego podłoża, jeśli dolny element spoczywa na betonie lub wylewce.
W praktyce bardzo dobrze działa prosta zasada: jeśli przy przykładaniu łat, poziomicy albo sznura murarskiego wychodzą rozbieżności, najpierw poprawiam konstrukcję, a dopiero potem myślę o płytach. Sama okładzina nie wyrówna ramy. To właśnie na tym etapie najłatwiej uchronić się przed błędami, które później trudno już odkręcić.
Skoro wiadomo już, jak przygotować podłoże, warto jeszcze zobaczyć, jakie pomyłki najczęściej psują cały efekt.
Najczęstsze błędy przy drewnianej konstrukcji nośnej
Najwięcej problemów powtarza się zaskakująco regularnie. Nie są to zwykle „egzotyczne” błędy projektowe, tylko proste zaniedbania na styku materiału, geometrii i montażu. Właśnie one najczęściej generują poprawki.
- Zbyt mokre drewno - po wysychaniu zmienia wymiary, skręca się i luzuje połączenia.
- Za wąskie podpory - płyta ma za mało pewnego oparcia, a łączniki pracują na wyrywaniu.
- Brak stężeń - rama traci geometrię już podczas montażu i każdy kolejny element tylko powiela błąd.
- Zbyt mały spadek dachu - woda zalega w stykach i przyspiesza degradację przegrody.
- Zły dobór wkrętów - za krótki łącznik albo niewłaściwa podkładka potrafią zniszczyć szczelność całego układu.
- Ignorowanie tabel obciążeń - oszczędność na projekcie zwykle wraca jako koszt naprawy.
Osobna pułapka to przekonanie, że płyta warstwowa „wybaczy” lekkie odchyłki. Nie wybaczy ich długo. Z początku problem wygląda niewinnie, ale potem pojawiają się szpary, dźwięki pracy konstrukcji, a czasem też miejscowe przecieki. Dlatego przy takich realizacjach bardziej opłaca się dobrze dopilnować detali niż później szukać szybkiej naprawy.
Żeby zamknąć temat praktycznie, zostaje jeszcze to, co warto sprawdzić zanim zamówisz drewno i wejdziesz w montaż.
Co warto dopilnować przed zamówieniem i odbiorem
Jeśli mam wskazać jeden moment, w którym inwestor może zaoszczędzić najwięcej, to jest nim właśnie etap przed zamówieniem materiału. Wtedy da się jeszcze doprecyzować projekt, zmienić przekroje, poprawić rozstaw podpór albo skorygować detal mocowania. Po dostawie płyt i ruszeniu z montażem margines błędu szybko znika.
- Potwierdź klasę drewna, wilgotność i sposób zabezpieczenia elementów.
- Sprawdź, czy projekt uwzględnia rzeczywisty rozstaw podpór dla konkretnej płyty.
- Ustal szerokość oparcia podpór skrajnych i pośrednich.
- Zweryfikuj typ, długość i zabezpieczenie antykorozyjne łączników.
- Upewnij się, że przewidziano spadek dachu, strefy brzegowe i detale uszczelnienia.
- Jeśli obiekt ma większe rozpiętości albo wyższe wymagania ppoż., sprawdź, czy drewno nadal jest najlepszym wyborem, czy lepiej rozważyć BSH albo stal.
Dobrze wykonany szkielet pod płyty warstwowe nie jest przypadkiem, tylko efektem kilku prostych decyzji podjętych we właściwej kolejności: suchy materiał, sztywna rama, poprawny rozstaw podpór i właściwe łączniki. Jeśli te warunki są spełnione, płyty pracują spokojnie, dach jest szczelny, a ściana zachowuje geometrię przez lata.
