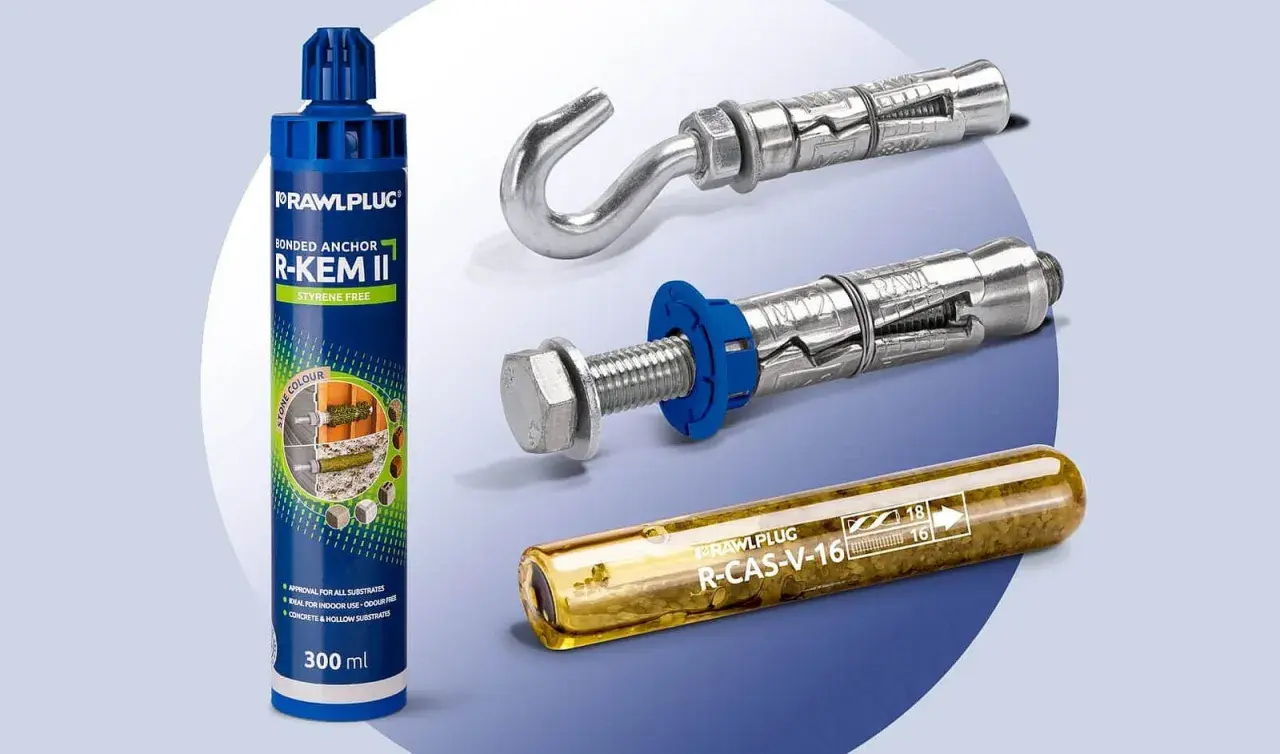

Mocowanie w betonie wydaje się proste, dopóki nie pojawi się pytanie o nośność, rodzaj podłoża i moment dokręcania. W tym artykule pokazuję, jak wygląda montaż kotwy do betonu, czym różni się kotwa mechaniczna od chemicznej oraz na co zwrócić uwagę przy wierceniu, czyszczeniu otworu i obciążaniu mocowania. To temat ważny zwłaszcza przy stanie surowym i konstrukcji, bo jeden źle dobrany detal potrafi osłabić cały punkt mocowania.
Najważniejsze zasady osadzania kotew w betonie
- Dobór kotwy zaczyna się od obciążenia i stanu betonu, a nie od średnicy śruby.
- Otwór trzeba wykonać w średnicy i głębokości zgodnej z kartą produktu, a potem go oczyścić.
- Kotwy mechaniczne obciążasz po dokręceniu, a chemiczne dopiero po pełnym związaniu żywicy.
- Moment dokręcania i czas wiązania bierze się z dokumentacji systemu, nie „na czuja”.
- Najczęstsze błędy to pył w otworze, zbyt mała głębokość, zła średnica wiertła i za wczesne obciążenie.
Jak dobrać kotwę do zadania
Z mojego doświadczenia największy błąd pojawia się jeszcze przed wierceniem: ktoś wybiera kotwę „na oko”, zamiast dopasować ją do warunków pracy. W praktyce liczą się cztery rzeczy: wielkość obciążenia, rodzaj betonu, odległość od krawędzi oraz to, czy mocowanie ma pracować od razu, czy może poczekać na związanie żywicy.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Szybki montaż lekkich i średnich elementów | Kotwa mechaniczna | Działa od razu po poprawnym dokręceniu i zwykle wymaga mniej czasu na budowie. |
| Duże obciążenia, mała odległość od krawędzi, beton zarysowany | Kotwa chemiczna lub system z aprobatą dla takich warunków | Lepsze rozłożenie sił i większa elastyczność doboru pręta kotwiącego. |
| Powtarzalne mocowania w serii | Kotwa mechaniczna | Łatwiej utrzymać tempo pracy i kontrolować montaż na każdym punkcie. |
| Mocowanie konstrukcyjne, fasada, wspornik, ciężki osprzęt | System dobrany na podstawie obliczeń | Tu liczy się nośność, a nie tylko szybkość montażu. |
W praktyce nie ma jednego uniwersalnego zestawu parametrów. W jednych systemach kotwa M8 pracuje na wiertle 8 mm i momencie 20 N·m, w innych wartości są inne, więc bez karty technicznej łatwo o błąd. Właśnie dlatego doboru nie robię po nazwie produktu, tylko po wymaganiach zadania. Gdy to mam ustalone, przechodzę do przygotowania podłoża, bo tam najczęściej zaczyna się jakość całego mocowania.
Co sprawdzam przed wierceniem
Beton betonowi nierówny. Inaczej zachowuje się świeża płyta w stanie surowym, inaczej stary element konstrukcyjny, a jeszcze inaczej podłoże z pęknięciami, otuliną zbrojenia blisko powierzchni albo miejscowym osłabieniem. Przed wierceniem zawsze sprawdzam nie tylko miejsce mocowania, ale też to, czy otwór nie wejdzie w zbrojenie, instalację albo strefę zbyt blisko krawędzi.
- Rodzaj betonu - czy podłoże jest zarysowane, niezarysowane, nowe czy już eksploatowane.
- Położenie zbrojenia - warto użyć detektora, bo trafienie w pręt psuje zarówno otwór, jak i nośność.
- Odległość od krawędzi - im bliżej krawędzi, tym większe ryzyko wyłamania stożka betonu.
- Rozstaw kotew - zbyt mały odstęp między punktami mocowania osłabia całą strefę.
- Warunki pracy - wilgoć, temperatura i przewidywane obciążenie mają znaczenie przy wyborze systemu.
Do tego dochodzi narzędzie. Ja zwykle przygotowuję wiertarkę lub młotowiertarkę, klucz dynamometryczny, odkurzacz albo pompkę do przedmuchu, szczotkę do otworów i marker do dokładnego wyznaczenia punktu. Dopiero gdy wszystko jest jasne, wiercenie ma sens. Następny krok to już sama mechanika osadzania kotwy.

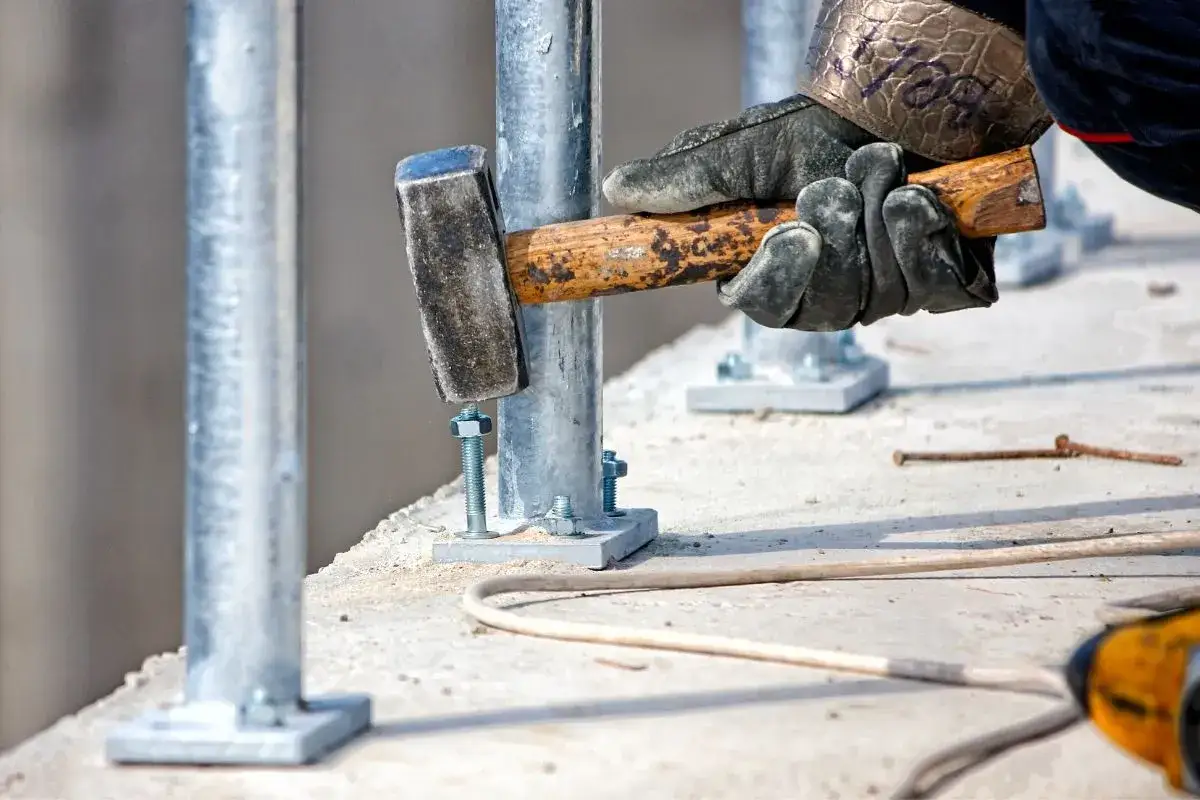

Montaż kotwy mechanicznej krok po kroku
Kotwa mechaniczna jest najszybsza w użyciu, ale pod jednym warunkiem: otwór musi być wykonany dokładnie tak, jak przewidział producent. Tu nie ma miejsca na skróty, bo rozparcie działa poprawnie tylko wtedy, gdy kotwa ma odpowiednią średnicę, głębokość i miejsce do zakotwienia.
- Wyznaczam punkt mocowania i sprawdzam, czy nie koliduje ze zbrojeniem.
- Wiercę otwór prostopadle do powierzchni betonu, na głębokość i średnicę z instrukcji.
- Usuwam pył z otworu, przynajmniej przez przedmuchanie; przy bardziej wymagających systemach dodatkowo używam szczotki.
- Wprowadzam kotwę przez mocowany element albo bezpośrednio do otworu, zależnie od typu mocowania.
- Dokręcam nakrętkę lub śrubę kluczem dynamometrycznym do wymaganego momentu.
- Sprawdzam, czy element nie ma luzu i czy kotwa nie obraca się w otworze.
Praktyczny detal, który często robi różnicę: w popularnych kotwach sworzniowych M8 moment dokręcania bywa rzędu 20 N·m, a dla M10 około 45 N·m, ale to są wartości konkretnego systemu, nie reguła dla całego rynku. W innym rozwiązaniu może być 10 N·m, 80 N·m albo jeszcze inaczej. Moment dokręcania trzeba odczytać z dokumentacji, bo zbyt mocne dociśnięcie potrafi zniszczyć zakotwienie równie skutecznie jak zbyt słabe.
Jeśli montaż jest przelotowy, czyli wiercę przez element mocowany, pilnuję także średnicy otworu w blasze, wsporniku albo stopie słupa. To drobiazg, ale właśnie przez takie „drobiazgi” kotwa albo pracuje pewnie, albo zaczyna się luzować. Gdy obciążenie jest większe albo punkt mocowania znajduje się blisko krawędzi, zwykle rozważam wariant chemiczny.
Montaż kotwy chemicznej krok po kroku
Kotwa chemiczna daje dużą elastyczność, ale wymaga dyscypliny. Tu nie wystarczy samo przewiercenie betonu i wciśnięcie pręta. O jakość połączenia decydują czystość otworu, prawidłowe dozowanie żywicy i czas wiązania. Właśnie dlatego ten typ mocowania tak źle znosi pośpiech.
- Wiercę otwór zgodnie z wymaganą średnicą i głębokością.
- Dokładnie czyszczę otwór. W klasycznej procedurze stosuję sekwencję: przedmuch, szczotka, przedmuch; w rozwiązaniach systemowych procedura może być uproszczona.
- Wyciskam pierwszą porcję żywicy poza otwór, aż masa będzie jednorodna.
- Napełniam otwór od dna ku górze, żeby uniknąć pustek powietrznych.
- Wprowadzam pręt kotwiący ruchem obrotowym i ustawiam go bez późniejszego przekręcania.
- Czekam na pełne związanie żywicy i dopiero wtedy dokręcam element mocowany.
W systemach chemicznych czyszczenie otworu ma ogromne znaczenie. W materiałach Hilti klasyczna procedura to „blow twice, brush twice, blow twice”, a rozwiązania z automatycznym odsysaniem i czyszczeniem podczas wiercenia potrafią skrócić czas montażu nawet o 60 procent, ale tylko w kompletnym, dopuszczonym systemie. To dobry przykład tego, że technologia może przyspieszyć pracę, ale nie zastępuje zasad. Ja i tak zawsze sprawdzam, czy konkretny system ma aprobatę do warunków, w których pracuję.
W chemii szczególnie ważna jest temperatura podłoża i czas wiązania. Nie obciążam kotwy „na próbę”, nie przyspieszam pracy przypadkowym dogrzewaniem i nie zakładam, że suchy wierzch betonu oznacza już pełne utwardzenie. Dla jednych żywic wystarczy krótki czas oczekiwania, dla innych trzeba liczyć się z dłuższą przerwą. Zasada jest prosta: obciążenie dopiero po czasie podanym przez producenta. W przeciwnym razie nawet dobrze wykonany otwór nie uratuje mocowania.
Najczęstsze błędy, które osłabiają mocowanie
Większość problemów z kotwami nie wynika z samego produktu, tylko z wykonania. Widziałem to wielokrotnie: element niby siedzi, ale po paru dniach pojawia się luz, a czasem uszkodzenie wychodzi dopiero przy pierwszym realnym obciążeniu. To zwykle kosztuje więcej niż poprawny montaż od początku.
- Zła średnica wiertła - zbyt mały otwór niszczy kotwę przy montażu, zbyt duży osłabia zakotwienie.
- Pył w otworze - szczególnie groźny przy kotwach chemicznych, bo pogarsza przyczepność żywicy.
- Za mała głębokość osadzenia - kotwa nie rozwija pełnej nośności.
- Zbyt wczesne obciążenie - chemia jeszcze nie związała, a element już pracuje.
- Nadmierny moment dokręcania - można uszkodzić gwint, stożek rozporowy albo sam beton.
- Ignorowanie krawędzi i rozstawu - to jeden z najczęstszych powodów wyłamania fragmentu podłoża.
- Dobór kotwy bez sprawdzenia aprobaty - nie każdy system nadaje się do betonu zarysowanego, wilgotnego albo do pracy dynamicznej.
Ja traktuję te błędy jak listę kontrolną przed odbiorem robót. Jeśli choć jeden punkt budzi wątpliwości, wolę wrócić do otworu niż liczyć, że „jakoś będzie”. Przy mocowaniach konstrukcyjnych ta ostrożność nie jest przesadą, tylko rozsądną praktyką. A tam, gdzie obciążenia są większe, wchodzi już temat obliczeń i odpowiedzialności projektowej.
Kiedy nie iść na skróty i oddać temat do obliczeń
Są sytuacje, w których montaż kotwy przestaje być zwykłą czynnością wykonawczą, a staje się elementem konstrukcyjnym. Dotyczy to zwłaszcza wsporników, fasad, ciężkich konsol, maszyn, balustrad w miejscach intensywnie użytkowanych, a także mocowań pod obciążenie dynamiczne. W takich punktach nie wystarczy doświadczenie z placu budowy - potrzebne są parametry, obliczenia i dokumentacja systemu.
- element ma przenosić duże siły wyrywające lub ścinające,
- kotwa pracuje blisko krawędzi albo w małym rozstawie z innymi mocowaniami,
- podłoże jest stare, spękane albo niepewne co do klasy i jakości,
- mocowanie ma pracować w warunkach wilgoci, drgań, ognia lub podwyższonej korozji,
- projekt wymaga zgodności z aprobatą techniczną lub inną dokumentacją producenta.
W takich przypadkach ja nie oceniam „na oko”, czy kotwa wystarczy. Sprawdzam kartę techniczną, zakres dopuszczeń i warunki montażu. To zwykle oszczędza więcej czasu niż późniejsza poprawka, a w konstrukcji po prostu ogranicza ryzyko. Gdy to jest dopięte, zostaje już tylko końcowa kontrola, która zamyka cały proces.
Co sprawdzam przed oddaniem mocowania do pracy
Przed uznaniem kotwienia za gotowe robię krótką, ale bardzo konkretną kontrolę. Nie zajmuje wiele czasu, a potrafi wychwycić błędy, których nie widać po samym dokręceniu nakrętki.
- czy otwór ma właściwą średnicę i głębokość,
- czy został oczyszczony z pyłu i zwiercin,
- czy kotwa doszła do pełnej głębokości osadzenia,
- czy moment dokręcania zgadza się z instrukcją,
- czy element mocowany nie ma luzu i nie obraca się na kotwie,
- czy minął wymagany czas wiązania w przypadku kotwy chemicznej,
- czy zachowane są odległości od krawędzi i między punktami mocowania.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie zaczynam od samej kotwy, tylko od systemu i instrukcji. W betonie najwięcej daje nie siła, lecz zgodność średnicy otworu, głębokości osadzenia, czyszczenia i momentu dokręcania. Kiedy te cztery rzeczy są dopięte, mocowanie zwykle pracuje tak, jak powinno.
