Połączenie belki drewnianej ze słupem decyduje o tym, czy konstrukcja będzie sztywna, przewidywalna i odporna na pracę drewna, czy zacznie się rozjeżdżać po pierwszej zimie. W praktyce liczy się nie tylko sam łącznik, ale też kierunek obciążeń, wilgotność materiału, rodzaj drewna i to, czy węzeł ma być widoczny, czy ukryty. Poniżej rozkładam temat na rozwiązania tradycyjne i nowoczesne, pokazuję, jak dobierać je do altany, wiaty, pergoli albo ramy nośnej i wskazuję błędy, które najczęściej psują nawet solidnie wyglądający detal.
Najpierw nośność, potem wygląd
- Najpierw określam, jakie siły ma przenieść węzeł: docisk, ścinanie, wyrywanie i ewentualny moment.
- Do konstrukcji zewnętrznych dobieram drewno i łączniki pod kątem wilgotności, a nie tylko estetyki.
- Czop i gniazdo daje dużą sztywność, ale wymaga precyzji i osłabia przekrój, jeśli robi się je zbyt agresywnie.
- Łączniki stalowe i wkręty konstrukcyjne przyspieszają montaż w stanie surowym i są łatwiejsze do powtórzenia na budowie.
- O powodzeniu węzła decydują też odległości od krawędzi, liczba łączników i ich ustawienie względem włókien.
- W praktyce często wygrywa rozwiązanie hybrydowe: drewno prowadzi obciążenie, a stal stabilizuje połączenie.
Jakie rozwiązania stosuje się najczęściej
Gdy wybieram sposób łączenia, nie patrzę wyłącznie na to, co „wygląda ciesielsko”. Najpierw sprawdzam, czy węzeł ma tylko podtrzymać belkę, czy też usztywniać całą ramę, przenosić wiatr albo pracować przy niewielkim mimośrodzie. To właśnie od tej odpowiedzi zależy, czy lepszy będzie czop, wrąb, kątownik stalowy, ukryte złącze czy zestaw wkrętów konstrukcyjnych.
| Rozwiązanie | Najlepiej sprawdza się | Mocne strony | Ograniczenia |
|---|---|---|---|
| Czop i gniazdo | Widoczne ramy, konstrukcje tradycyjne, drewno lite | Bardzo dobra sztywność, estetyka, mało okuć | Wymaga dużej dokładności i osłabia przekrój, jeśli czop jest za duży |
| Wrąb lub zamek ciesielski | Belka oparta na słupie, proste węzły w altanach i wiatach | Łatwe ustawienie elementów, dobre oparcie | Zbyt głęboki wrąb potrafi osłabić element bardziej, niż się wydaje |
| Kątownik stalowy lub złącze systemowe | Stan surowy, szybki montaż, powtarzalne detale | Prosty montaż, dobra kontrola geometrii, szybka realizacja | Wymaga doboru pod konkretny układ sił i odpowiednich łączników |
| Ukryte złącze lub wieszak belki | Widoczne konstrukcje o wysokich wymaganiach estetycznych | Połączenie jest dyskretne, a przy dobrze dobranym systemie bardzo czyste wizualnie | Często wymaga frezowania lub bardzo precyzyjnego przygotowania elementów |
| Śruby i wkręty konstrukcyjne | Wzmocnienie węzła, połączenia pomocnicze, elementy narażone na rozciąganie | Szybki montaż, dobra dostępność, możliwość korekty na budowie | Nośność mocno zależy od rozstawu, długości i odległości od krawędzi |
W praktyce nowoczesne łączniki stalowe są dziś standardem nie dlatego, że są „modne”, tylko dlatego, że dają przewidywalność. Producenci często dobierają do nich konkretne łączniki, na przykład systemowe gwoździe CNA 4.0 x 40, CNA 4.0 x 50 albo wkręty CSA 5.0 x L, a długości nie wybiera się na oko, tylko z tabel nośności. To ważne, bo ten sam detal może pracować zupełnie inaczej w drewno lite, drewno klejone i elementach narażonych na wilgoć. Kiedy już wiem, jaki typ złącza ma sens, przechodzę do projektu węzła, bo sam wybór okuć nie załatwia jeszcze sprawy.

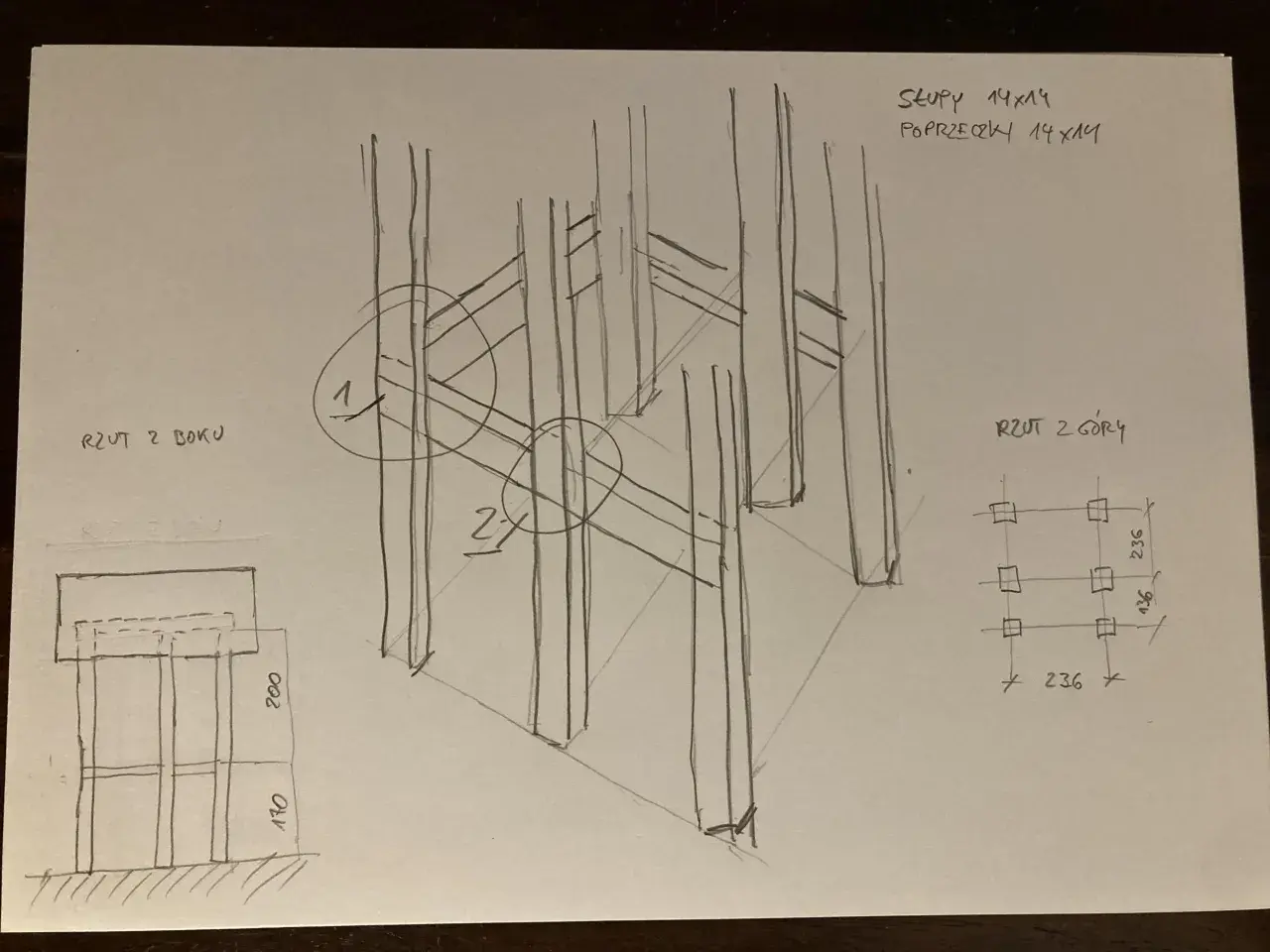

Jak zaprojektować węzeł, żeby działał, a nie tylko wyglądał
Najczęściej zaczynam od pytania: czy ten węzeł ma przenieść ciężar pionowy, czy ma też przeciwdziałać przewróceniu albo rozchyleniu ramy? To nie jest drobiazg. Docisk oznacza nacisk belki na słup, ścinanie to próba przesunięcia elementów względem siebie, wyrywanie pojawia się przy wietrze i uniesieniu belki, a moment próbuje obrócić połączenie, gdy oparcie nie jest idealnie osiowe.
- Określam funkcję węzła. Inaczej projektuje się połączenie nośne w ramie, a inaczej detal w pergoli, który ma głównie ustawić geometrię.
- Sprawdzam warunki pracy drewna. W suchym wnętrzu obowiązują inne wymagania niż na zewnątrz, gdzie liczy się odporność na wilgoć i zmiany wymiarów. W praktyce przyjmuje się, że w konstrukcjach chronionych przed zawilgoceniem wilgotność drewna konstrukcyjnego nie powinna przekraczać 18%, a na otwartym powietrzu 23%.
- Dobieram klasę i rodzaj materiału. W konstrukcjach nośnych dobrze sprawdza się drewno suszone, sortowane wytrzymałościowo, a przy większych przekrojach i bardziej wymagających detalach często lepiej wypada drewno klejone niż lite.
- Rozrysowuję układ łączników. Dla połączeń śrubowych i wkrętowych znaczenie mają odległości od końca, od boku i rozstawy między łącznikami. To właśnie te parametry bardzo często decydują o tym, czy węzeł będzie bezpieczny, czy zacznie pękać na krawędzi.
- Sprawdzam montaż. Jeśli na budowie nie da się dojść narzędziem do każdego otworu, detal od początku jest źle zaprojektowany. W stanie surowym wygoda montażu nie jest luksusem, tylko częścią nośności, bo źle wkręcony łącznik traci sens.
Jeżeli połączenie ma pracować na zewnątrz, dobieram też zabezpieczenie antykorozyjne okuć. W praktyce zwykła stal bez odpowiedniej ochrony w krótkim czasie zaczyna robić problemy, zwłaszcza tam, gdzie drewno chłonie i oddaje wilgoć sezonowo. Gdy te założenia są dopięte, największe ryzyko przestaje leżeć w projekcie, a zaczyna pojawiać się na etapie montażu.
Najczęstsze błędy przy montażu, które osłabiają konstrukcję
Węzeł drewniany bardzo łatwo zepsuć detalem, który z pozoru wygląda niewinnie. Często widzę konstrukcje, w których belka i słup są „sklejone” optycznie, ale technicznie połączenie jest słabe, bo ktoś za bardzo zaufał intuicji, a za mało geometrii i tabelom producenta.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Zbyt głęboki wrąb lub wycięcie | Przekrój słupa albo belki zostaje nadmiernie osłabiony | Ograniczam osłabienie materiału i sprawdzam, czy konstrukcja nadal ma rezerwę nośności |
| Za mało łączników | Połączenie pracuje miękko, a po sezonie pojawia się luz | Stosuję liczbę łączników zgodną z obliczeniem lub tabelą nośności, nie z przyzwyczajenia |
| Źle dobrany kierunek pracy łącznika | Wkręt albo śruba jest dociążona w sposób, do którego nie była przewidziana | Patrzę, czy dominują siły tnące, docisk czy wyrywanie, i dobieram układ pod ten przypadek |
| Za mała odległość od krawędzi | Pojawiają się pęknięcia wzdłuż włókien | Zachowuję odległości wymagane dla konkretnego łącznika i przekroju |
| Brak ochrony przed wilgocią | Korozja, paczenie drewna, rozluźnianie połączenia | Stosuję odpowiednie powłoki, przekładki i odcinam miejsca zalegania wody |
| Niedokładne ustawienie osi | Belka „ciągnie” słup, a zamiast pracy osiowej pojawia się skręcanie | Kontroluję pion, poziom i osiowość przed skręceniem węzła do końca |
Najgroźniejsze są błędy niewidoczne po montażu. Detal może wyglądać solidnie, ale jeśli belka ma mimośród albo łączniki stoją zbyt blisko brzegu, problem ujawni się dopiero po czasie. Właśnie dlatego w konstrukcjach drewnianych tak często wygrywa nie „najmocniejszy” detal, tylko ten, który jest dobrze dopasowany do realnych warunków pracy. To z kolei prowadzi do pytania, gdzie takie połączenie sprawdza się najlepiej w praktyce.
W jakich konstrukcjach ten detal robi największą różnicę
Połączenie belki ze słupem jest szczególnie ważne w tych miejscach, gdzie konstrukcja pracuje na granicy statyki i architektury. Innymi słowy: tam, gdzie jedna decyzja montażowa wpływa jednocześnie na bezpieczeństwo, wygląd i trwałość. Właśnie w takich realizacjach widać, czy ktoś zaplanował detal świadomie, czy tylko „poskładał” drewno razem.
Altany, pergole i zadaszenia tarasowe
Tu zwykle liczy się lekkość wizualna i prostota montażu. Często dobrze działają ukryte złącza albo niewielkie łączniki stalowe, bo nie psują bryły widocznymi elementami. Trzeba jednak pamiętać, że nawet lekka pergola musi przenieść wiatr, a zatem połączenie nie może być dekoracją udającą konstrukcję.
Wiaty garażowe i konstrukcje przydomowe
W tego typu obiektach częściej wchodzą w grę większe przekroje i bardziej odczuwalne obciążenia od wiatru czy śniegu. Tu dobrze sprawdzają się połączenia hybrydowe: belka oparta na słupie, a dodatkowo ustabilizowana stalowym kątownikiem, śrubą lub ukrytym systemem łączącym. Taki układ jest po prostu bezpieczniejszy niż sam „ładny” wrąb.
Ramy nośne w konstrukcjach szkieletowych
W szkielecie drewnianym najważniejsza jest powtarzalność. Każdy słup musi przyjmować obciążenie z góry i przekazywać je dalej bez zbędnych ekscentryczności. Dlatego tu szczególnie dobrze sprawdzają się rozwiązania systemowe, projektowane pod konkretne kombinacje sił i montowane zgodnie z dokumentacją producenta.
Przeczytaj również: Tynk cementowo-wapienny: proporcje, błędy – trwałe ściany!
Konstrukcje z drewna klejonego
Przy większych przekrojach i wyższej klasie wykończenia często wybiera się elementy klejone warstwowo. Dają one lepszą stabilność wymiarową i pozwalają uzyskać czytelniejszy, nowocześniejszy detal. Ale im większa elegancja konstrukcji, tym mniej miejsca na improwizację: połączenie musi być dopracowane już na etapie warsztatowym, bo później trudno je korygować bez śladów.
W praktyce właśnie tutaj najłatwiej dostrzec różnicę między dobrym projektem a przypadkowym złożeniem elementów. Jeśli węzeł ma wyglądać lekko i nadal pracować bezpiecznie, trzeba go domknąć jeszcze przed wejściem ekipy na budowę.
Zanim uznam węzeł za gotowy, sprawdzam jeszcze trzy rzeczy
Po latach pracy przy detalach drewnianych najbardziej ufam prostemu zestawowi kontroli. On nie zastępuje projektu, ale bardzo skutecznie wyłapuje błędy, które później kosztują najwięcej nerwów i poprawek.
- Oś elementów - belka powinna dochodzić do słupa bez wymuszonego skręcania i bez „dociągania” na siłę łącznikiem.
- Warunki wilgotności - drewno i stal muszą być dobrane do środowiska pracy, a nie do dnia montażu.
- Dostęp serwisowy - jeśli połączenie da się skontrolować, dokręcić i zabezpieczyć po montażu, konstrukcja jest po prostu mądrzej zaprojektowana.
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby taka: węzeł belka-słup nie wybacza przypadkowości. Najlepiej działają detale, które są dobrane do sił, materiału i warunków pracy, a nie do tego, co akurat było pod ręką na budowie. Kiedy ten detal jest dobrze zaprojektowany, cała konstrukcja drewniana zyskuje nie tylko sztywność, ale też spokój użytkowania na lata.
