Przekrój dachu jętkowego pokazuje, jak z kilku prostych drewnianych elementów powstaje sztywna i bezpieczna więźba dwuspadowa. W praktyce liczą się tu nie tylko krokwie i jętka, ale też murłata, stężenia, wysokość podparcia oraz to, jak obciążenia schodzą na ściany nośne. W tym tekście rozkładam ten układ na części: od schematu i typowych wymiarów, przez dobór przekrojów, aż po błędy, które najczęściej osłabiają konstrukcję.
Najważniejsze informacje o przekroju więźby jętkowej
- Klasyczny układ sprawdza się zwykle przy rozpiętości ścian zewnętrznych około 7-9 m, choć w praktyce spotyka się też zakres 6-9 m.
- Jętka pracuje w górnej części krokwi, zwykle mniej więcej w 2/3 długości licząc od murłaty, i ogranicza rozchylenie połaci.
- Typowe przekroje w domach jednorodzinnych to często krokwie 8x16 cm lub 10x18 cm, murłata 14x14 cm albo 16x16 cm oraz jętki 12x14 cm lub 14x16 cm.
- Na sztywność dachu mocno wpływają wiatrownice, pełne deskowanie i poprawne kotwienie murłaty do wieńca.
- Ciężkie pokrycie, strefa śniegowa i poddasze użytkowe potrafią zmienić przekrój szybciej niż sam kształt dachu.
Jak czytać taki przekrój bez gubienia się w detalach
Jeśli patrzę na przekrój poprzeczny, najpierw sprawdzam, czy konstrukcja rzeczywiście tworzy zamknięty układ trójkątów. Dwie krokwie zbiegają się w kalenicy, a jętka łączy je w górnej części rozpiętości i ogranicza ich rozchylenie pod ciężarem pokrycia, śniegu i wiatru. To układ rozporowy, więc siły nie znikają, tylko są przekazywane na murłaty i dalej na ściany nośne.
Właśnie dlatego nie traktuję jętki jak zwykłej belki „na wszelki wypadek”. Ona zmienia sposób pracy całej więźby: zmniejsza ugięcia krokwi, usztywnia połacie i pozwala bezpiecznie zwiększyć rozpiętość dachu bez wprowadzania słupów w środek poddasza. Żeby ten schemat był czytelny, trzeba jeszcze rozebrać go na konkretne elementy nośne.
Z czego składa się więźba krokwiowo-jętkowa
W praktyce każdy element robi coś innego. Murłata kotwi dach do wieńca, krokiew przenosi obciążenia z połaci, jętka spina parę krokwi w górnej strefie, a wiatrownice albo pełne deskowanie pilnują stateczności podłużnej. Jeśli przestawisz jeden z tych elementów bez zmiany całego schematu, zmieniasz sposób pracy całego dachu.
| Element | Gdzie pracuje | Rola w przekroju | Na co zwrócić uwagę |
|---|---|---|---|
| Murłata | Na wieńcu lub ścianie kolankowej | Odbiera siły z krokwi i przekazuje je na ściany | Najczęściej 14x14 cm lub 16x16 cm, z dobrą izolacją pod spodem i kotwami M12-M16 w regularnym rozstawie |
| Krokiew | Od murłaty do kalenicy | Główny element nośny połaci | Typowo 5x14 cm do 8x16 cm w prostszych układach, a przy większych obciążeniach 7x14 cm do 10x18 cm |
| Jętka | W górnej części krokwi | Usztywnia układ i ogranicza rozchylenie połaci | Najczęściej 12x14 cm lub 14x16 cm; ważne jest jej położenie i sztywne połączenie z krokwiami |
| Wiatrownica lub deskowanie | Wzdłuż połaci | Stabilizuje dach w kierunku podłużnym i przeciwko ssaniu wiatru | Wiatrownice mają zwykle ok. 3,8x10 cm do 5x12 cm albo grubość 25-38 mm; pełne deskowanie daje jeszcze większą sztywność |
Warto tu od razu rozdzielić pojęcia: jętka nie jest dolną belką stropową. Gdy siedzi wysoko, pracuje głównie na ściskanie i ogranicza rozchylenie krokwi; gdy schodzi niżej, zabiera miejsce na poddaszu i zmienia geometrię całego przekroju. W nowoczesnych projektach liczy się też sam węzeł krokiew-jętka, bo to on decyduje, czy siły będą przenoszone bez luzów i lokalnych odkształceń.
Jakie przekroje i rozpiętości są typowe
Tu najłatwiej o uproszczenia, dlatego wolę mówić o zakresach niż o „jedynym słusznym” wymiarze. Na przekrój wpływa też kąt połaci: im inaczej nachylony dach, tym inaczej rozkłada się ciężar i inaczej pracują krokwie. Klasyczna więźba krokwiowo-jętkowa zwykle pracuje dobrze przy rozpiętości ścian zewnętrznych około 7-9 m, a w prostszych opracowaniach podaje się też zakres 6-9 m. Powyżej tego pułapu często trzeba już wprowadzać dodatkowe podparcie albo zmienić układ konstrukcyjny.
| Parametr | Typowy zakres | Co to oznacza w praktyce |
|---|---|---|
| Rozpiętość klasycznej więźby | 6-9 m, najczęściej 7-9 m | To strefa, w której jętka daje dobry kompromis między prostotą i sztywnością |
| Długość krokwi | Ponad 4,5 m | Im dłuższa krokiew, tym ważniejsze są ugięcie, stężenia i prawidłowy dobór przekroju |
| Przekrój krokwi | 5x14 cm do 8x16 cm albo 7x14 cm do 10x18 cm | Ciężkie pokrycie i większe obciążenie śniegiem pchają projekt w stronę wyższych wartości |
| Przekrój jętek | 5x10 cm do 8x16 cm, a przy podparciu w środku rozpiętości nawet 12x16 cm do 16x22 cm | Wysokość podparcia i schemat całego dachu zmieniają ten wymiar bardzo wyraźnie |
| Murłata | 10x10 cm do 16x16 cm, najczęściej 14x14 cm | To element, który musi dobrze rozłożyć obciążenia i nie może być „dobrany na oko” |
| Drewno konstrukcyjne | C24, wilgotność 15-18% | Suchy, sortowany materiał zmniejsza ryzyko paczenia i późniejszego luzowania połączeń |
Te wartości traktuję jako punkt wyjścia, nie gotowy przepis. Ten sam dach w innej strefie śniegowej, z cięższym pokryciem albo z większym rozstawem krokwi dostanie inne przekroje, nawet jeśli z zewnątrz wygląda identycznie. I właśnie tu najlepiej widać, kiedy trzeba porównać ten układ z alternatywami.
Kiedy ten układ ma sens, a kiedy lepiej wybrać coś innego
Wybór konstrukcji dachu nie zależy tylko od architektury. Patrzę przede wszystkim na rozpiętość, planowane wykorzystanie poddasza, ciężar pokrycia i to, czy inwestor chce otwartą przestrzeń bez podpór. Dopiero potem pojawia się estetyka, bo konstrukcja nie powinna być wybierana wyłącznie „na oko”.
| Układ | Kiedy ma sens | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| Krokwiowy | Małe i proste dachy, zwykle do około 6 m rozpiętości | Najprostszy i zwykle najtańszy w wykonaniu | Szybko kończy się zapas nośności przy większej szerokości budynku |
| Krokwiowo-jętkowy | Domy jednorodzinne z poddaszem użytkowym, zwykle 6-9 m rozpiętości | Dobrze łączy prostotę, sztywność i sensowną ilość drewna | Wymaga dopracowanych stężeń, murłaty i połączeń, bo działa jak układ rozporowy |

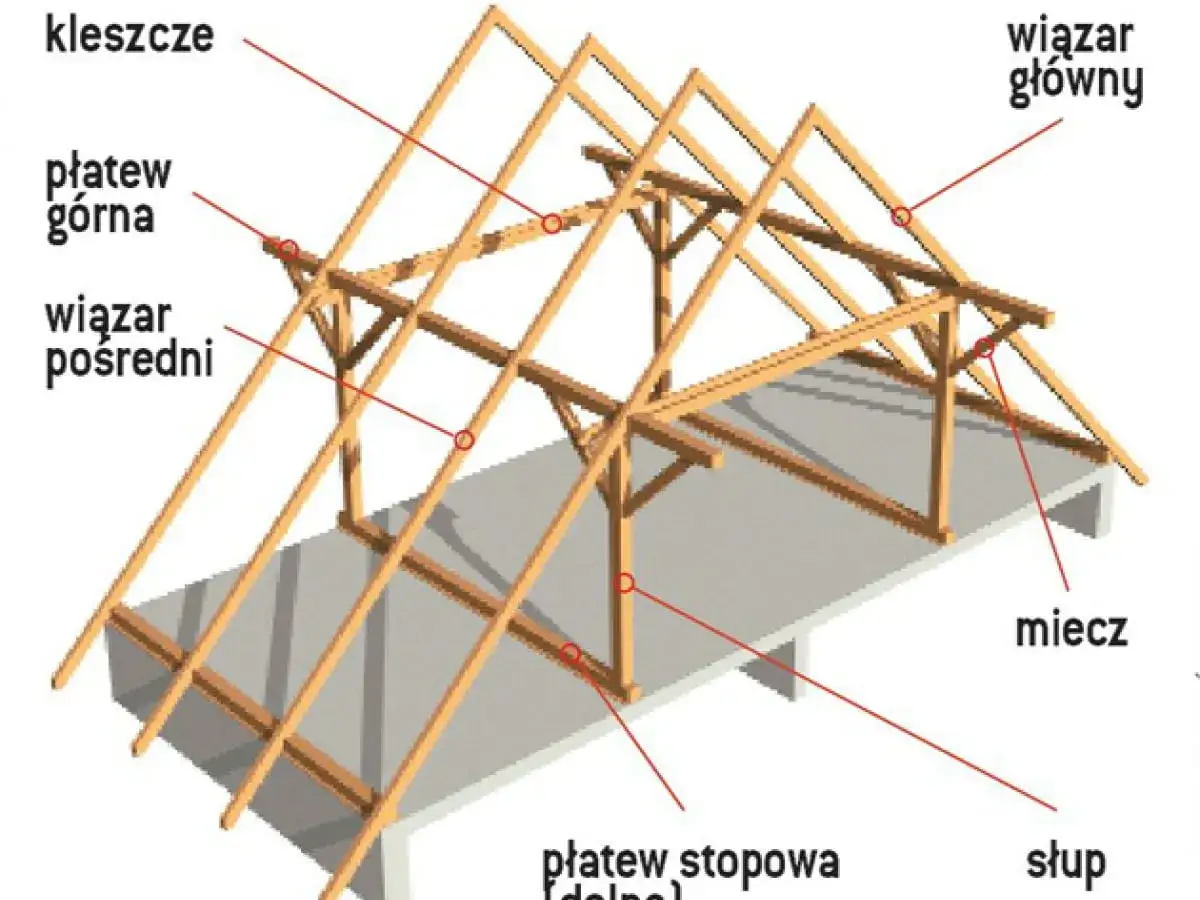

| Płatwiowo-kleszczowy | Większe rozpiętości i cięższe obciążenia, gdy potrzebne są dodatkowe podpory | Lepiej rozkłada siły i daje większy zapas nośności | Słupy i płatwie mogą wchodzić w przestrzeń poddasza |
| Prefabrykowane wiązary kratowe | Gdy liczą się tempo montażu i powtarzalność, a układ wnętrza może być podporządkowany konstrukcji | Duża precyzja i szybki montaż | Trudniej o swobodną adaptację później, jeśli zmieni się układ pomieszczeń |
Jeśli zależy mi na poddaszu użytkowym bez słupów w środku, zwykle zaczynam właśnie od więźby jętkowej, ale przy większej rozpiętości albo trudniejszych obciążeniach nie upieram się przy niej za wszelką cenę. To prowadzi prosto do detali wykonawczych, bo najwięcej problemów rodzi nie sam schemat, tylko jego rozrysowanie i zmontowanie.
Najczęstsze błędy w przekroju, które potem drogo kosztują
- Jętka jest ustawiona zbyt nisko. Podnosi to komfort tylko pozornie, bo w praktyce zabiera miejsce na poddaszu i zmienia pracę całego układu.
- Murłata jest zbyt słaba albo źle zakotwiona do wieńca. Przy dachu rozporowym to jeden z najszybszych sposobów na problemy z pracą ścian i połączeń.
- Brakuje stężeń podłużnych, a wykonawca liczy wyłącznie na poszycie. Sama blacha lub dachówka nie usztywni więźby tak, jak robią to zaprojektowane wiatrownice albo deskowanie.
- Przekroje są dobierane „na oko”, bez uwzględnienia śniegu, ciężaru pokrycia i rozstawu krokwi. To szczególnie źle wychodzi przy dachówce ceramicznej i w chłodniejszych regionach kraju.
- Połączenia są wykonane zbyt luźno albo zbyt agresywnie nacinają drewno. Nawet dobry materiał nie obroni się, jeśli węzeł krokiew-jętka pracuje na luzie.

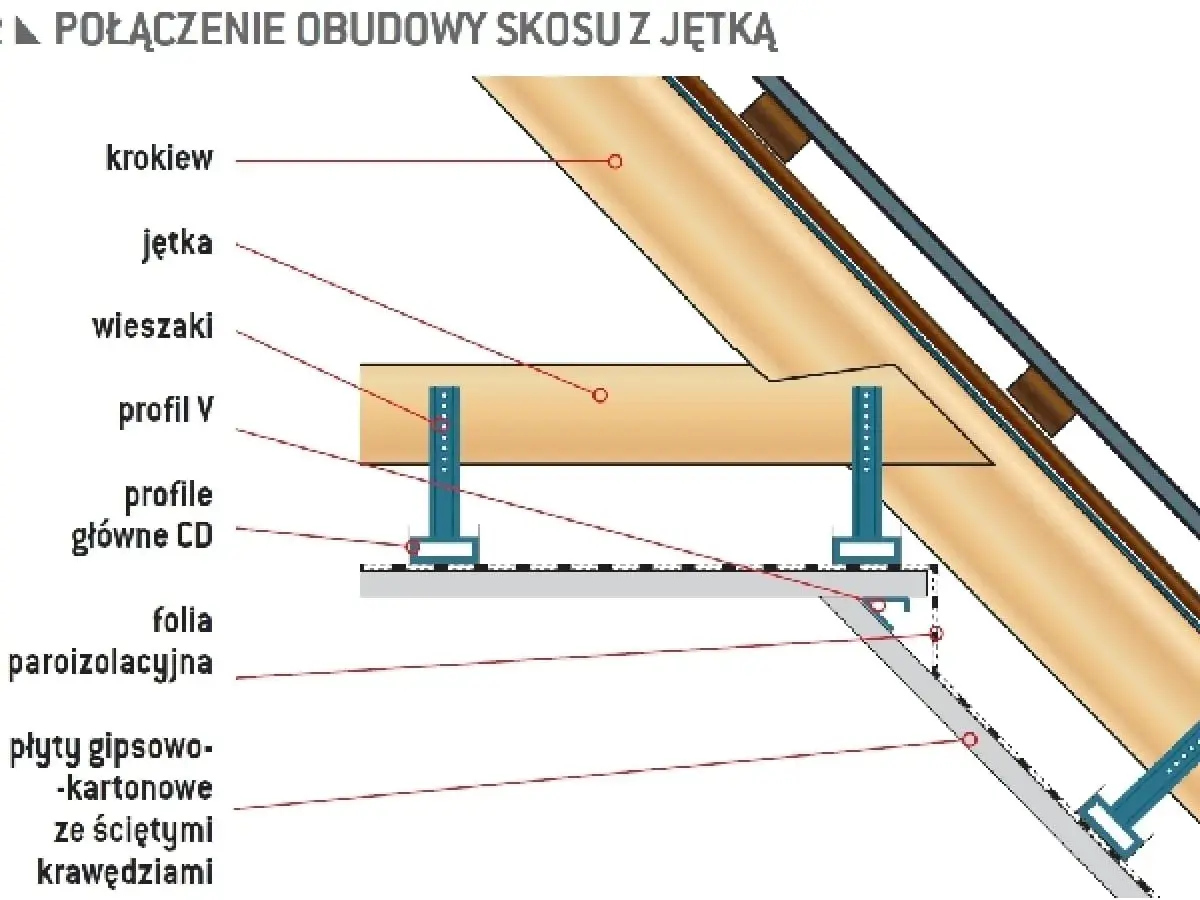

- Nie uwzględnia się miejsca na ocieplenie i wentylację. Przy poddaszu użytkowym sama konstrukcja to dopiero połowa przekroju.
Przy takich błędach dach często nie „pada” od razu, tylko zaczyna się od drobnych ugięć, trzasków i nierównych spoin, a dopiero po sezonie widać skalę problemu. Dlatego przed zamówieniem więźby sprawdzam kilka punktów jeszcze na etapie projektu.
Co sprawdziłbym przed zamówieniem więźby
Przed zleceniem wykonania więźby zbieram cztery informacje: rzeczywistą rozpiętość po wykonaniu wieńców, ciężar planowanego pokrycia, strefę śniegową i to, czy poddasze ma być użytkowe. To są dane, które najszybciej zmieniają przekrój krokwi, wysokość jętki i zakres stężeń.
- Poproś o rysunek przekroju z zaznaczonym położeniem jętki i murłaty, bo bez tego łatwo pomylić układ z prostą więźbą krokwiową.
- Sprawdź klasę drewna. W praktyce najczęściej szuka się C24, a wilgotność 15-18% daje dużo mniejsze ryzyko paczenia po montażu.
- Upewnij się, że murłata ma sensowny przekrój i jest zakotwiona do wieńca w regularnym rozstawie. W polskich domach jednorodzinnych bardzo często pojawia się 14x14 cm.
- Dopytaj o wiatrownice albo pełne deskowanie, bo sam przekrój krokwi nie wystarczy, jeśli dach ma pracować stabilnie w osi podłużnej.
- Jeśli planujesz ocieplenie od wewnątrz, zostaw miejsce na warstwy dachu. W praktyce to właśnie one często decydują o tym, czy poddasze pozostanie wygodne.
Dobry przekrój dachu jętkowego nie polega na tym, że wszystkie elementy są masywne. Chodzi o to, by konstrukcja pracowała przewidywalnie, miała właściwe podparcie i nie zabierała niepotrzebnie przestrzeni poddasza. Gdy któryś z warunków się zmienia, najrozsądniej wrócić do konstruktora i przeliczyć układ jeszcze raz, bo właśnie na etapie więźby najłatwiej uniknąć kosztownych korekt później.
