Patrzę na taki układ od funkcji, nie od samego schematu rury. Jeśli zawór ma mieszać, jego miejsce względem pompy zwykle wynika z tego, gdzie ma ustabilizować temperaturę; jeśli ma przełączać, ważniejszy staje się tor przepływu niż sama odległość od korpusu pompy. W praktyce to drobny detal montażowy, który potrafi przesądzić o hałasie, stabilności pracy i trwałości siłownika.
Najkrótsza odpowiedź brzmi, że wszystko zależy od funkcji zaworu
- W układzie mieszającym zawór zwykle współpracuje z pompą tak, aby ta nie pracowała „przeciwko” zamykającemu się króćcowi.
- W układzie przełączającym liczy się przede wszystkim zgodność z portami A, B i AB oraz kierunkiem przepływu.
- Nie ma jednego uniwersalnego montażu dla każdej kotłowni, bo inny układ stosuje się przy podłogówce, inny przy ochronie kotła, a inny przy przełączaniu źródeł ciepła.
- Najczęstsze błędy to odwrócenie króćców, wpięcie pompy po złej stronie zaworu i montaż bez płukania instalacji.
- Jeżeli układ zaczyna stukać, szarpać temperaturą albo źle odpowietrzać się po uruchomieniu, problem często leży właśnie w geometrii tego połączenia.
Najpierw ustal, co zawór ma robić
Zanim odpowiem, czy zawór ma być przed pompą, czy za nią, zawsze rozdzielam dwa przypadki: mieszanie i przełączanie. To nie jest kosmetyczna różnica, tylko dwie różne logiki pracy instalacji. W pierwszym przypadku zawór łączy dwa strumienie, żeby uzyskać stabilną temperaturę zasilania. W drugim kieruje medium do jednego z dwóch torów przepływu, na przykład do obiegu grzewczego albo do zasobnika ciepłej wody.
| Typ pracy | Co robi zawór | Gdzie najczęściej się go stosuje | Co to oznacza dla pompy |
|---|---|---|---|
| Mieszający | Łączy gorący zasilający i chłodniejszy powrót, żeby uzyskać zadaną temperaturę | Podłogówka, stabilizacja temperatury zasilania, ochrona powrotu kotła | Pompa zwykle pracuje w obiegu, który ma już ustaloną temperaturę po zmieszaniu |
| Przełączający | Przerzuca przepływ między dwoma odbiornikami albo dwoma źródłami | Priorytet c.w.u., praca naprzemienna źródeł ciepła, przełączanie obiegów | Decyduje schemat hydrauliczny, a nie prosta zasada „przed” lub „za” pompą |
Jeżeli nie ustalisz tej funkcji na starcie, pytanie o położenie zaworu przy pompie nie ma jeszcze dobrej odpowiedzi. Dlatego dalej rozbijam temat na dwa scenariusze, które w praktyce pojawiają się najczęściej.
W układzie mieszającym najczęściej wygrywa strona za zaworem

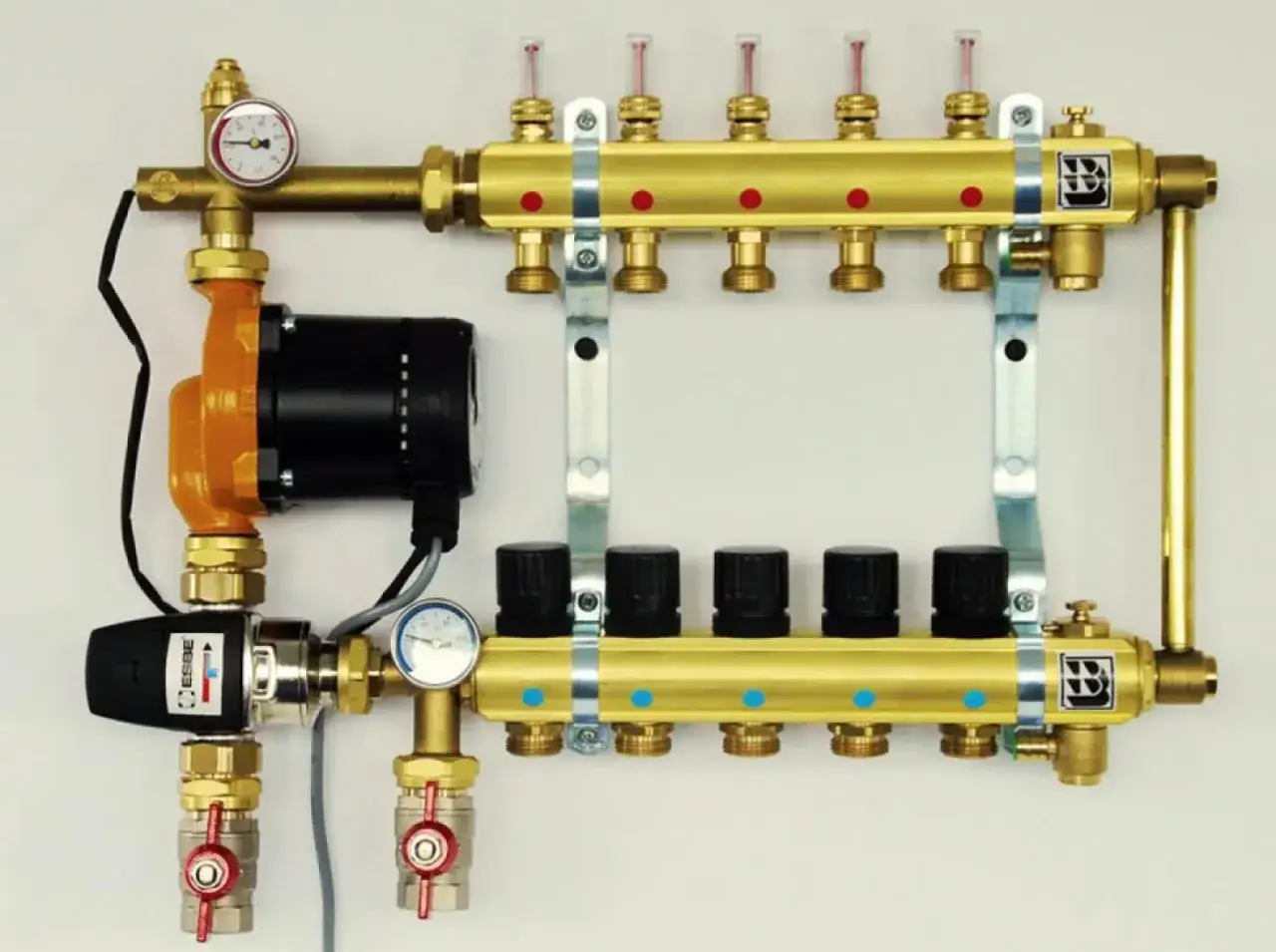

Gdy zawór ma mieszać wodę z zasilania i powrotu, patrzę przede wszystkim na to, czy pompa nie wymusza przepływu w sposób, który rozstraja pracę samego zaworu. W dokumentacji Danfoss pojawia się ważna uwaga: jeżeli pompa znajduje się przed portem A w opisanym układzie mieszającym, może dojść do uderzania zaworu i przeciążenia napędu. To dobry sygnał, że nie warto traktować tej kolejności jako przypadkowej.
W praktyce oznacza to tyle: nie chodzi o sam fakt, czy zawór jest „przed” pompą, czy „za” pompą, tylko o to, po której stronie ma powstać stabilny, już zmieszany obieg. W obwodzie podłogowym albo w obiegu z regulacją temperatury zasilania pompa zwykle powinna pobierać medium z toru, w którym temperatura jest już ukształtowana przez zawór. Dzięki temu sterowanie pracuje spokojniej, a instalacja mniej szarpie przy zmianach obciążenia.
- Stabilniejsza temperatura zasilania ułatwia pracę regulatora pogodowego.
- Mniejsze ryzyko stuków i skoków ciśnienia poprawia kulturę pracy całego układu.
- Napęd zaworu nie jest tak mocno obciążany, więc rzadziej dochodzi do przedwczesnych awarii.
To właśnie dlatego w obiegach mieszających nie montuję zaworu „na wyczucie”. Najpierw patrzę na przepływ, potem na pompę, a dopiero na końcu na wygodę prowadzenia rur. Z tej logiki wynika następna ważna rzecz: są układy, w których zawór powinien pracować zupełnie inaczej.
Kiedy zawór trafia na powrót albo pracuje przed pompą
Jeśli zawór pełni funkcję przełączającą, układ przestaje być prostym „mieszaniem temperatury”, a staje się elementem rozdziału energii. Taki zawór spotyka się przy priorytecie ciepłej wody użytkowej, przy przełączaniu między źródłami ciepła albo wtedy, gdy jeden obieg ma zostać chwilowo odcięty, a drugi zasilony pełną mocą. W takich przypadkach jego położenie względem pompy wynika z tego, jaki tor ma być otwierany i który ma być zamykany.
Resideo pokazuje to wprost w swoich typowych schematach dla zaworów mieszających i przełączających: to nie jest jeden uniwersalny rysunek, tylko dwa różne układy hydrauliczne. I właśnie tak trzeba do tego podejść w praktyce. Jeśli zawór przełączający ma kierować wodę do zasobnika, obiegu grzewczego albo innego źródła, ważniejsza jest zgodność z układem instalacji niż sama odpowiedź „przed” lub „za” pompą.
Tu najczęściej liczą się trzy rzeczy:
- czy zawór odcina właściwy tor bez dławienia przepływu,
- czy pompa nie próbuje równocześnie zasilać dwóch sprzecznych gałęzi,
- czy priorytet pracy instalacji zostaje zachowany po przełączeniu.
Jeżeli ktoś próbuje potraktować zawór przełączający jak zwykły mieszacz, efekt zwykle jest jeden: układ działa „na pół gwizdka”, a temperatura albo wydajność zaczynają pływać. Z tego miejsca przechodzę do kwestii, która często przesądza o poprawnym montażu bardziej niż sam opis funkcji.

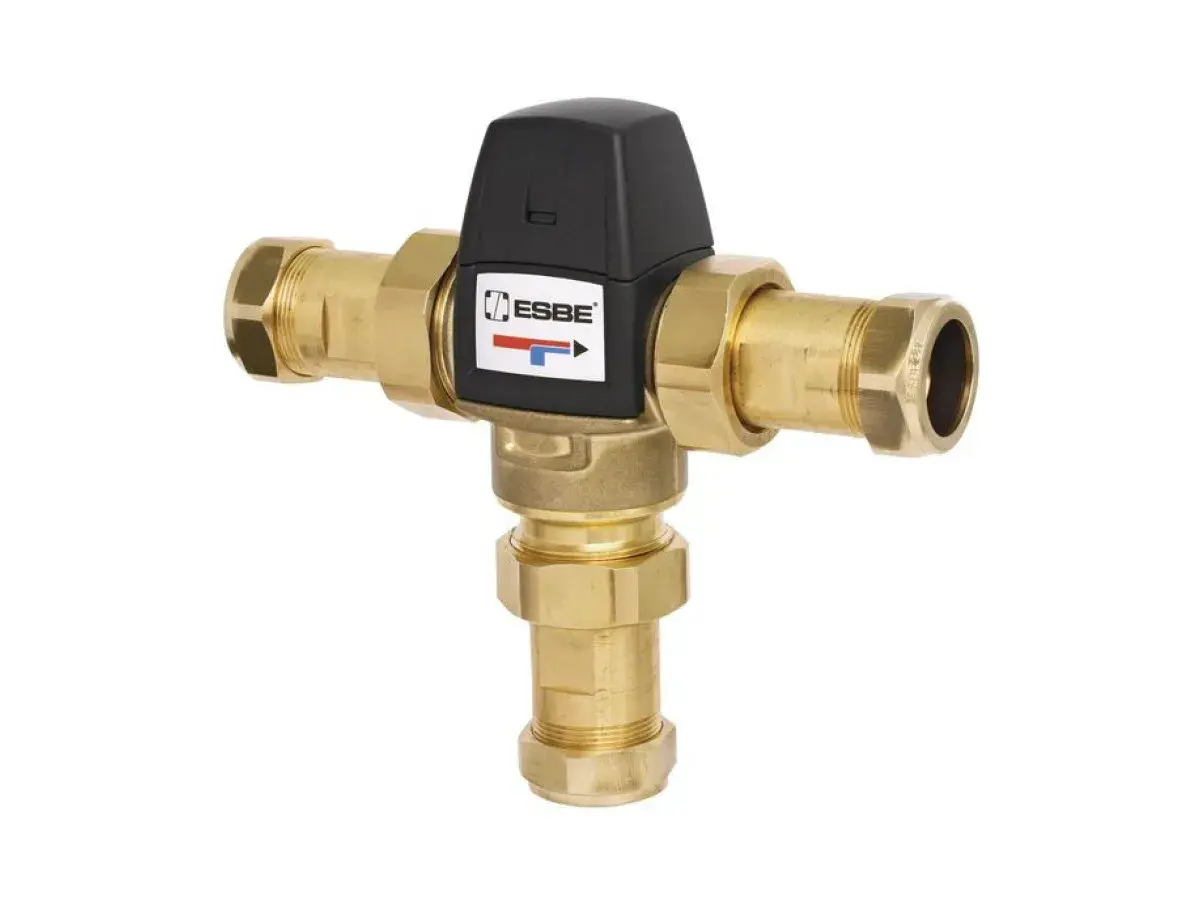

Jak czytać króćce A, B i AB na korpusie zaworu
Na korpusie zaworu nie zgaduję, tylko czytam oznaczenia. W większości modeli A i B są wejściami, a AB wyjściem, choć w zależności od funkcji zaworu i producenta układ przepływu może być opisany nieco inaczej. To pozornie prosta rzecz, ale właśnie tu popełnia się najwięcej kosztownych błędów. Kto montuje zawór „na pamięć”, zwykle prędzej czy później wraca do kotłowni z poprawką.
Przy czytaniu korpusu sprawdzam trzy elementy:
- strzałkę lub oznaczenie kierunku przepływu na obudowie,
- rolę króćca AB jako portu wspólnego lub wyjściowego,
- instrukcję producenta, jeśli zawór ma pracować także w trybie chłodzenia albo w układzie odwróconym.
W niektórych instrukcjach pojawia się też ważny wyjątek: w trybie chłodzenia trzeba zamienić A i B. To kolejny powód, dla którego nie warto ufać samemu przyzwyczajeniu z ogrzewania. W instalacjach tego typu jeden drobny skrót myślowy potrafi odwrócić działanie całego obiegu. Gdy króćce są już poprawnie odczytane, łatwiej zobaczyć również typowe błędy montażowe.
Najczęstsze błędy, które psują pracę instalacji
W praktyce serwisowej powtarzają się te same potknięcia. Część z nich nie daje objawów od razu, ale po kilku dniach albo tygodniach instalacja zaczyna działać nierówno. Najbardziej ryzykowne są błędy, które dotyczą hydrauliki, a nie samego sterowania.
- Odwrócenie funkcji zaworu - zawór mieszający potraktowany jak przełączający albo odwrotnie.
- Nieprawidłowa strona pompy - szczególnie groźna w układzie mieszającym, gdzie może pojawić się hałas i przeciążenie napędu.
- Pominięcie płukania instalacji - drobiny z montażu i osad szybko pogarszają pracę gniazda zaworu.
- Zła orientacja portów - A, B i AB są podłączone „na oko”, bez sprawdzenia odlewu i schematu.
- Zbyt mały autorytet hydrauliczny - zawór nie ma warunków do stabilnej regulacji, więc temperatura zaczyna falować.
- Brak miejsca na serwis - po roku albo dwóch każdy demontaż staje się niepotrzebnie kosztowny i uciążliwy.
Jeżeli mam wskazać jeden błąd, który najczęściej psuje komfort użytkownika, byłoby to właśnie błędne ustawienie pompy względem zaworu w obiegu mieszającym. Drugie miejsce zajmuje ignorowanie kierunku przepływu. Z tego powodu zawsze patrzę na cały układ, a nie na pojedynczy element wyrwany z kontekstu.
Jak dobrać układ do kotła, podłogówki i ciepłej wody
Najłatwiej podjąć decyzję, gdy przełożysz teorię na konkretne zastosowanie. Wtedy od razu widać, że inne wymagania ma podłogówka, inne kocioł na paliwo stałe, a jeszcze inne instalacja z priorytetem c.w.u.
| Zastosowanie | Najlepsza logika pracy | Na co zwrócić uwagę |
|---|---|---|
| Ogrzewanie podłogowe | Układ mieszający z pompą w obiegu wtórnym | Stabilna temperatura zasilania i brak wahań przy zamykaniu siłowników na rozdzielaczu |
| Kocioł na paliwo stałe | Mieszanie na powrocie, aby podnieść temperaturę wracającej wody | Ochrona przed korozją niskotemperaturową i zbyt zimnym powrotem |
| Priorytet ciepłej wody użytkowej | Zawór przełączający, który kieruje moc tam, gdzie jest potrzebna w danej chwili | Pełna zgodność z logiką sterownika i z portami A, B, AB |
| Dwa źródła ciepła pracujące naprzemiennie | Układ przełączający, nie mieszający | Brak konfliktu między pompą źródła a pompą obiegu odbiorczego |
To zestawienie dobrze pokazuje, dlaczego jedno zdanie typu „daj zawór przed pompą” bywa po prostu za krótkie. W praktyce potrzebna jest odpowiedź dopasowana do źródła ciepła, odbiornika i sposobu sterowania. Jeśli te trzy elementy są spójne, instalacja pracuje spokojnie; jeśli nie, zaczynają się korekty, hałasy i reklamacje. Zostaje jeszcze ostatnia rzecz, którą sprawdzam przed uruchomieniem.
Co sprawdzić przed pierwszym uruchomieniem, żeby uniknąć poprawki
Przed podaniem wyższej temperatury na instalację robię krótki test logiczny, nie tylko hydrauliczny. To oszczędza czas i często ratuje siłownik przed pierwszym niepotrzebnym przeciążeniem.
- Czy zawór ma właściwy typ pracy: mieszający czy przełączający.
- Czy porty A, B i AB są podłączone zgodnie z instrukcją i kierunkiem przepływu.
- Czy pompa nie pracuje przeciwko zamykającemu się króćcowi w układzie mieszającym.
- Czy instalacja została przepłukana i odpowietrzona.
- Czy siłownik ma pełny, swobodny zakres ruchu i łatwy dostęp serwisowy.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie zaczynaj od pytania, po której stronie pompy ma stanąć zawór, tylko od tego, jaką funkcję hydraulicznie ma wykonać. Gdy ten warunek jest dobrze rozpoznany, odpowiedź zwykle układa się sama, a instalacja działa ciszej, stabilniej i bez niepotrzebnych korekt po rozruchu.
