Poprawne rozmieszczenie stali w stropie decyduje nie tylko o nośności, ale też o tym, czy konstrukcja będzie pracowała bez pęknięć, ugięć i problemów na etapie wykończenia. Poniżej wyjaśniam, jak czytać układ prętów, gdzie stal trafia dołem, a gdzie górą, jak pilnować otuliny i rozstawu oraz na co zwrócić uwagę przed betonowaniem.
Najważniejsze zasady, które porządkują układ zbrojenia w stropie
- Beton przenosi ściskanie, stal rozciąganie, więc pręty trzeba układać tam, gdzie w danym miejscu powstaje rozciąganie.
- W stropach jednokierunkowych stal nośna pracuje głównie w jednym kierunku, a w płytach dwukierunkowych tworzy siatkę krzyżową.
- Nad podporami i przy wspornikach potrzebne jest zbrojenie górne, bo tam pojawia się moment ujemny.
- Rozstaw prętów, średnica stali i otulina nie mogą być dobierane „na oko” - muszą wynikać z projektu i schematu statycznego.
- Przed betonowaniem trzeba sprawdzić zakotwienie, dystanse, położenie prętów przy otworach i ciągłość zbrojenia w newralgicznych strefach.
Jak pracuje strop i dlaczego stal musi trafić w odpowiednie miejsce
W monolitycznym stropie żelbetowym kluczowe jest jedno: płyta nie ugina się równomiernie, tylko pracuje jak element zginany. Beton dobrze znosi ściskanie, ale słabo radzi sobie z rozciąganiem, dlatego to stal przejmuje strefy, w których pojawiają się naprężenia rozciągające. Ja zawsze zaczynam od prostego pytania: gdzie ten strop będzie „ciągnięty” w górę, a gdzie w dół?
Jeśli płyta jest podparta w taki sposób, że dłuższy bok ma ponad dwa razy większą długość niż krótszy, zwykle zachowuje się jednokierunkowo. W praktyce oznacza to, że główne pręty układa się w jednym dominującym kierunku, a drugi komplet ma funkcję rozdzielczą. Gdy wymiary są bliższe sobie, płyta pracuje dwukierunkowo i zbrojenie układa się krzyżowo, bo obciążenia rozchodzą się w dwóch osiach.
To brzmi jak detal projektowy, ale w realnej budowie decyduje o wszystkim. Zły kierunek zbrojenia nie poprawi się sam po zalaniu betonem, a późniejsze rysy i ugięcia zwykle pojawiają się dokładnie tam, gdzie stal została ułożona intuicyjnie zamiast świadomie. Skoro wiadomo już, jak pracuje płyta, przejdźmy do tego, kiedy stal powinna leżeć dołem, a kiedy górą.

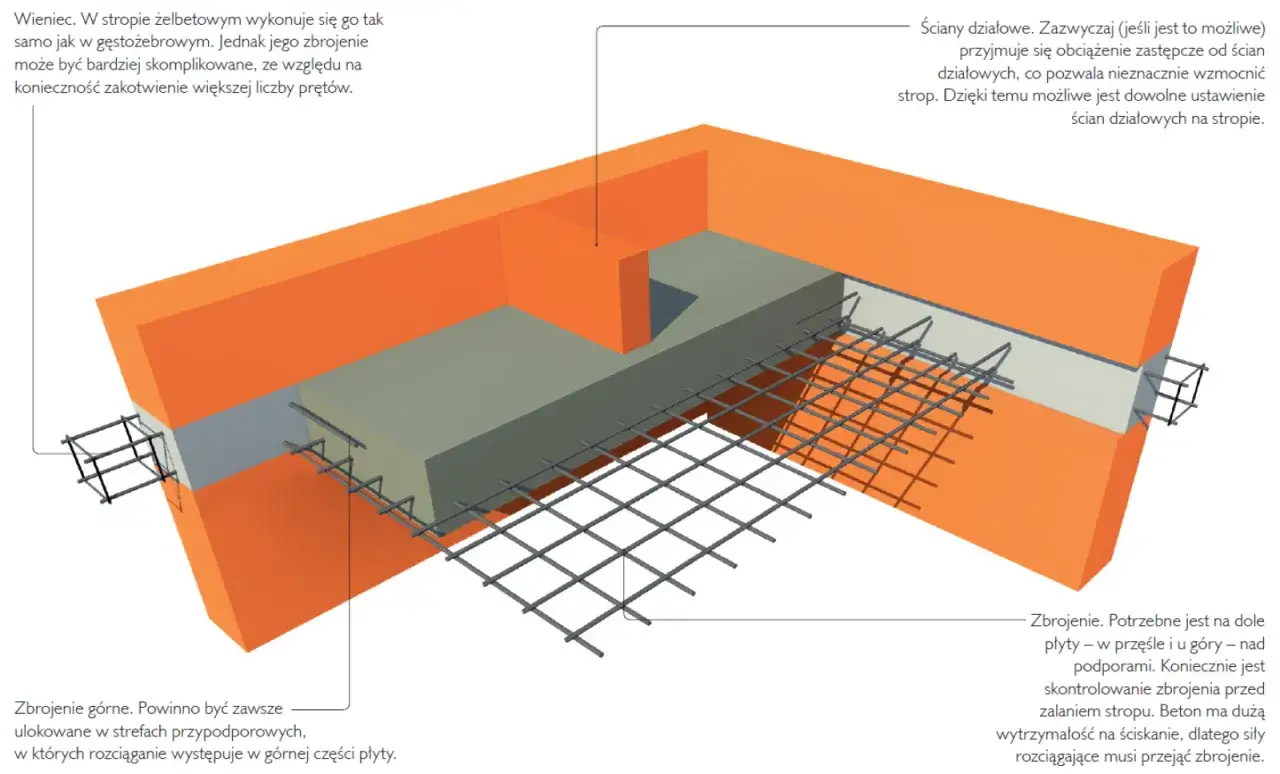

Kiedy zbrojenie układa się dołem, a kiedy górą
Najprostsza reguła jest taka: dołem zbroi się strefy przęsłowe, a górą strefy podporowe i wsporniki. W przęśle płyta zwykle „otwiera się” od spodu, więc tam pracuje stal dolna. Nad podporą sytuacja się odwraca, bo zginanie powoduje rozciąganie górnej strefy betonu. To właśnie dlatego górne pręty podporowe nie są dodatkiem na wszelki wypadek, tylko podstawowym elementem nośnym.
| Strefa stropu | Gdzie zwykle pracuje stal | Co kontroluję na budowie |
|---|---|---|
| Środek przęsła | Dolna strefa | czy pręty główne są w osi nośnej i mają zachowany rozstaw |
| Nad podporą | Górna strefa | czy zbrojenie podporowe jest doprowadzone i zakotwione |
| Wspornik | Górna strefa | czy stal górna nie została skrócona przy krawędzi |
| Płyta dwukierunkowa | Obie osie | czy siatka jest ułożona zgodnie z projektem, a nie „równiej dla oka” |
W płytach swobodnie podpartych i ciągłych różnice bywają duże, dlatego nie da się zastosować jednego schematu do każdego stropu. W jednych układach zbrojenie przęsłowe trzeba prowadzić dalej w stronę podpory, w innych główną rolę odgrywa siatka górna nad podporą. Najwięcej błędów widzę właśnie wtedy, gdy ktoś zakłada, że „skoro to strop, to stal idzie wszędzie tak samo”. Kolejny krok to miejsca, w których pręty muszą być doprowadzone i zakotwione z większą starannością.
Nad podporami, przy krawędziach i w narożach nie ma miejsca na skróty
W stropach ciągłych nie wystarczy ułożyć zbrojenia tylko w środku pola. Część stali przęsłowej trzeba doprowadzić do podpory i tam zakotwić, bo właśnie w tej strefie przenoszą się momenty i siły, które zamieniają zwykłą płytę w element pracujący jako całość. W praktyce spotyka się wymaganie doprowadzenia do podpory co najmniej części zbrojenia przęsłowego, a w prostych płytach swobodnie podpartych nawet 50% takiego zbrojenia musi trafić do strefy podparcia i zostać tam bezpiecznie zakotwione.
Zakotwienie nie polega na „dociśnięciu pręta do krawędzi”. Potrzebna jest rzeczywista długość zakotwienia obliczona dla średnicy stali, klasy betonu i warunków przyczepności. Jeśli pręt kończy się za wcześnie, beton nie zdąży przejąć sił zarysowujących i stal może po prostu zostać wyciągnięta z przekroju. To jeden z tych błędów, których nie widać od razu, ale które potrafią później kosztować najwięcej.
W narożach i przy wolnych krawędziach trzeba myśleć jeszcze szerzej. Naroże swobodnie podparte zwykle wymaga dodatkowego zbrojenia górnego w dwóch kierunkach, a przy krawędziach swobodnych często potrzebne są pręty uzupełniające, które ograniczają zarysowania od skręcania i lokalnego podnoszenia się płyty. Wspornik z kolei jest miejscem, w którym górna stal staje się zbrojeniem podstawowym, więc każde przypadkowe przerwanie tej siatki to poważny problem. Gdy te strefy są opanowane, warto dopilnować jeszcze parametrów, które wyglądają mniej spektakularnie, ale decydują o trwałości.
Rozstaw prętów, średnica i otulina muszą się zgadzać co do milimetra
W praktyce projektowej najczęściej pilnuję trzech rzeczy: rozstawu, średnicy i otuliny. Rozstaw prętów nie może być zbyt duży, bo płyta zaczyna wtedy rysować między prętami, a beton gorzej współpracuje ze stalą. W strefach o większym obciążeniu lub przy maksymalnym momencie zginającym rozstaw zbrojenia głównego w płytach zwykle nie powinien przekraczać 2,0 h lub 250 mm, a poza tym obszarem przyjmuje się najczęściej 3,0 h lub 400 mm. Dla zbrojenia drugorzędnego typowe limity to 3,0 h lub 400 mm w strefach krytycznych oraz 3,5 h lub 450 mm w pozostałej części płyty, gdzie h oznacza grubość stropu.
Średnica prętów również nie jest przypadkowa. W typowych stropach monolitycznych spotyka się pręty od Ø8 mm wzwyż, a w praktyce często także Ø10 i Ø12, zależnie od rozpiętości, obciążenia i schematu pracy. Im większa rozpiętość i im bardziej wymagające warunki nośności, tym bardziej sensowne jest trzymanie się projektu zamiast improwizacji na budowie. Stal ma też pracować tak, by dało się ją poprawnie otulić i zagęścić betonem, bo zbyt ciasny układ utrudnia wykonanie i osłabia trwałość.
Otulina jest równie ważna jak sam pręt. To odległość między powierzchnią betonu a stalą, która chroni zbrojenie przed korozją i ogniem, a przy okazji pomaga zachować przyczepność. Dla stropów wewnętrznych często spotyka się nominalne otuliny rzędu 20-25 mm, ale to nie jest wartość uniwersalna. Ostatecznie decyduje klasa ekspozycji, średnica pręta, klasa betonu i dokładność wykonania. Jeśli ktoś mówi, że „w każdym stropie daje się tyle samo”, to znaczy, że upraszcza temat za bardzo. Po tych parametrach przejdźmy do miejsc, gdzie błędy wykonawcze wychodzą najszybciej.Otwory, wieńce i lokalne wzmocnienia najłatwiej psują cały układ
Otwór w stropie nie jest zwykłym wycięciem w betonie. Każde większe przejście instalacyjne, otwór pod schody, komin, klatkę schodową czy cięższy element techniczny zmienia drogę przepływu sił w płycie. Jeśli zbrojenie zostanie tam przecięte bez uzupełnienia, strop zaczyna pracować zupełnie inaczej niż zakładał projekt. W takich miejscach stosuje się dodatkowe pręty obwodowe, lokalne dozbrojenia i wzmocnienia, które „omijają” otwór i rozprowadzają naprężenia na większą powierzchnię.

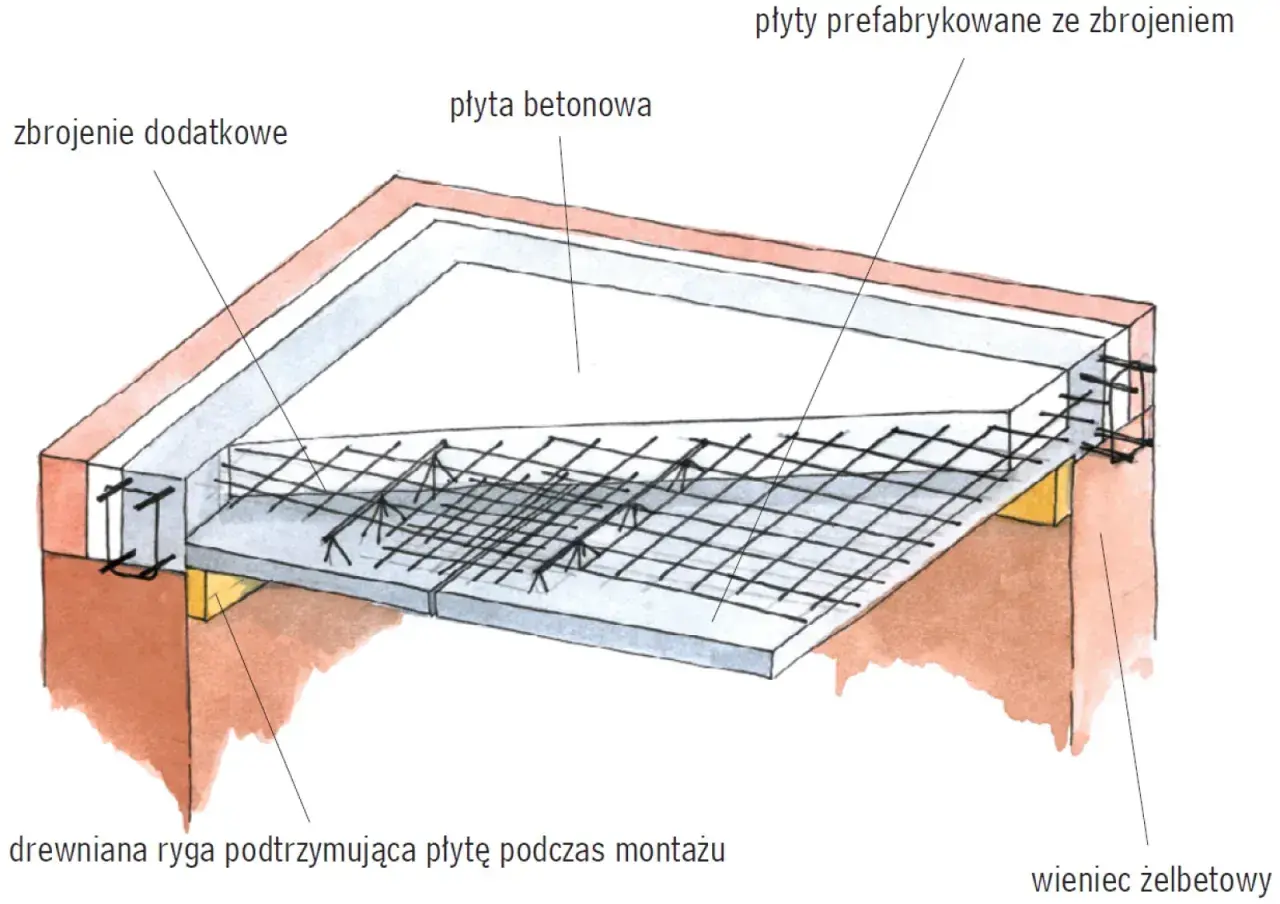

Wieniec ma tu znaczenie większe, niż wielu wykonawców przypuszcza. Łączy ściany ze stropem, porządkuje pracę całego ustroju i pomaga przejąć siły od krawędzi płyty. Gdy wieniec jest zrobiony źle albo zbrojenie nie jest z nim poprawnie połączone, pojawiają się rysy przy krawędziach, a czasem także niepożądane odkształcenia. Tak samo trzeba patrzeć na balkony, wsporniki i płyty wysunięte poza obrys budynku - tam stal górna i odpowiednie zakotwienie mają znaczenie krytyczne.
Ja zwykle zwracam też uwagę na strefy pod ścianami działowymi oraz miejsca skupionych obciążeń. Nawet jeśli sam strop jest poprawnie zaprojektowany, lokalny ciężar szafy technicznej, komina czy ciężkiej ścianki może wymagać dodatkowej stali. To właśnie dlatego dobry projekt konstrukcyjny nie polega na jednym schemacie dla całej kondygnacji, tylko na dopasowaniu zbrojenia do realnych obciążeń. Żeby to miało sens, trzeba jeszcze dobrze przejść przez kontrolę przed betonowaniem.
Jak sprawdzić układ przed betonowaniem i nie zapłacić za poprawki
Najlepszy moment na wychwycenie błędów to chwila przed zalaniem stropu. Po zabetonowaniu korekta jest już droga albo wręcz niemożliwa. Dlatego przed betonowaniem zawsze sprawdzam nie tylko zgodność z rysunkiem, ale też jakość wykonania siatki, dystansów i zakotwień. Na tej etapie kierownik budowy, a jeśli jest ustanowiony, również inspektor nadzoru, powinni potwierdzić, że zbrojenie zgadza się z projektem.
| Co sprawdzić | Dlaczego to ważne | Typowy błąd |
|---|---|---|
| Rozstaw prętów | Wpływa na rysy i pracę płyty | „Rozciągnięcie” siatki, żeby szybciej zamknąć etap |
| Otulina | Chroni stal i zapewnia trwałość | Brak dystansów albo ich przesunięcie |
| Zakotwienie | Przenosi siły do betonu | Pręty urwane przy podporze lub otworze |
| Zbrojenie przy otworach | Przejmuje koncentrację naprężeń | Wycięcie stali bez dozbrojenia obwodu |
| Czystość deskowania i zbrojenia | Poprawia przyczepność i jakość betonu | Błoto, lód, luźny drut, resztki drewna |
Do tego dochodzi coś bardzo przyziemnego: stal nie może leżeć „na ziemi” ani opierać się przypadkowo na deskowaniu. Potrzebne są dystanse i podkładki, które utrzymają właściwą wysokość siatki podczas chodzenia po zbrojeniu i wibrowania mieszanki. Jeśli ekipa przestawia pręty ręcznie bez kontroli, to nawet dobry projekt może skończyć się błędnym wykonaniem. Gdy te elementy są dopięte, zostaje już tylko pytanie, co naprawdę warto zapamiętać z całego procesu.
Co naprawdę decyduje o trwałym stropie żelbetowym
Jeżeli miałbym wskazać jedną zasadę, powiedziałbym tak: zbrojenie stropu ma wynikać z pracy konstrukcji, a nie z przyzwyczajenia wykonawcy. To, gdzie leży stal, zależy od schematu podparcia, kierunku pracy płyty, lokalizacji podpór, otworów i wsporników. Nie ma jednego uniwersalnego układu dla wszystkich stropów, ale są reguły, które zawsze trzeba respektować: właściwa strefa pracy, poprawne zakotwienie, rozsądny rozstaw, odpowiednia otulina i lokalne dozbrojenie tam, gdzie konstrukcja tego wymaga.
W praktyce najwięcej zyskuje ten inwestor albo wykonawca, który przed betonowaniem nie pyta „czy to się jakoś utrzyma”, tylko sprawdza, czy każdy pręt ma swoje miejsce w układzie sił. To podejście oszczędza późniejszych napraw, ogranicza rysy i daje strop, który po prostu pracuje tak, jak powinien. Jeśli chcesz uniknąć kosztownych poprawek, zacznij od rysunku konstrukcyjnego, a na budowie kontroluj już tylko to, czy został wykonany bez odstępstw.
