Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Blacha trapezowa nadaje się pod PV, ale tylko wtedy, gdy ma odpowiednią nośność i jest w dobrym stanie technicznym.

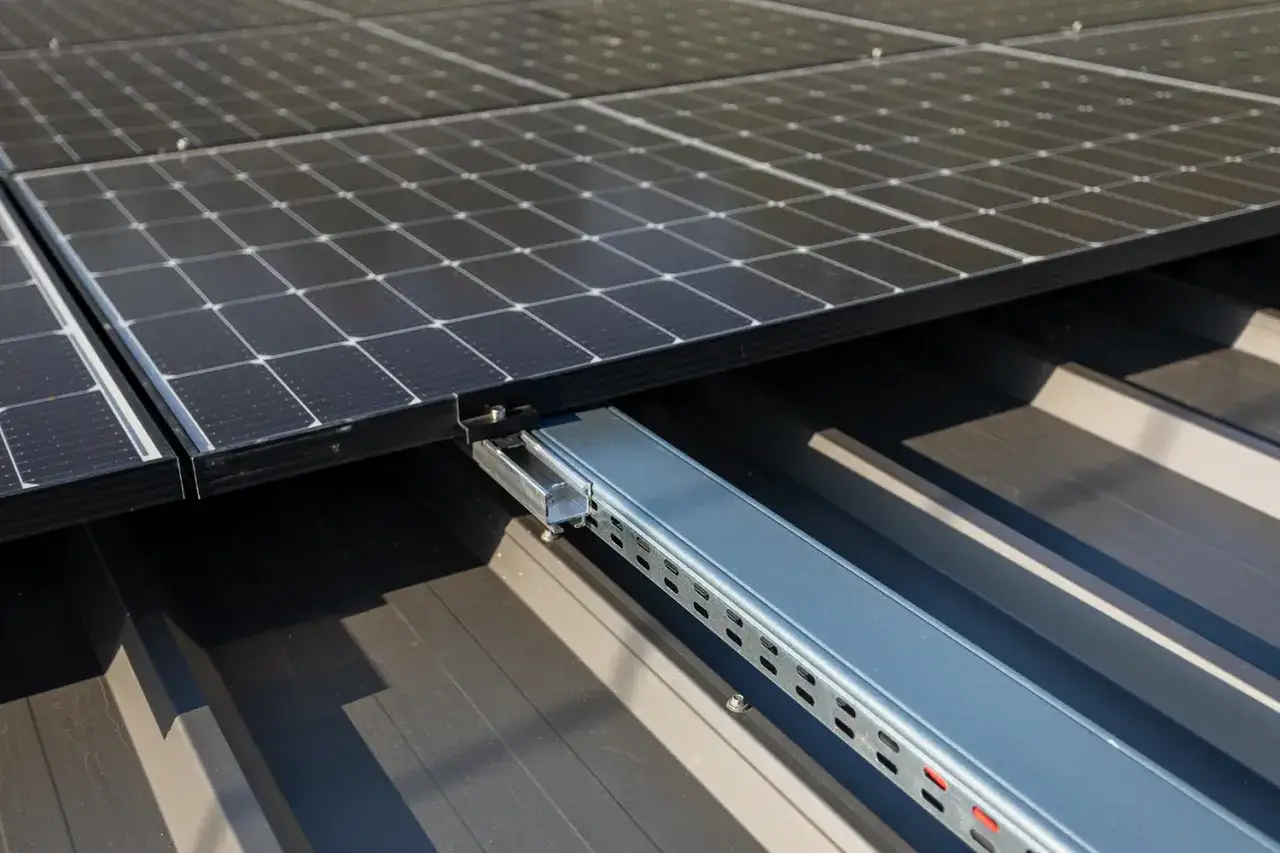

- Najczęściej stosuje się mostki trapezowe lub krótkie szyny, rzadziej długie szyny montażowe albo konstrukcje podniesione.
- Punkt mocowania powinien pracować z profilem blachy, a nie przeciwko niemu, dlatego liczy się miejsce przykręcenia i zgodność ze strefami podparcia modułu.
- Uszczelnienie EPDM lub butylem nie jest dodatkiem, tylko elementem, który chroni dach przed przeciekami i korozją.
- Najwięcej problemów powodują źle dobrane wkręty, brak czyszczenia opiłków i montaż bez sprawdzenia zaleceń producenta dachu oraz systemu.
Kiedy blacha trapezowa jest dobrym podłożem pod fotowoltaikę
Ja zawsze zaczynam od dachu, nie od katalogu systemów. Blacha trapezowa może być bardzo dobrym podłożem pod PV, ale tylko wtedy, gdy ma odpowiednią nośność, nie jest nadmiernie skorodowana i pozwala na poprawne zakotwienie mocowań. Jeśli pokrycie jest cienkie, stare albo ma niejasną dokumentację techniczną, projekt trzeba oprzeć na obliczeniach, a nie na domysłach.
Przed wyborem konstrukcji sprawdzam przede wszystkim:
- stan pokrycia - czy blacha nie ma ognisk korozji, odkształceń i uszkodzeń powłoki ochronnej;
- grubość oraz profil blachy - to od nich zależy, jakie wkręty i jakie punkty podparcia będą bezpieczne;
- rozstaw podpór konstrukcyjnych - dach musi przenieść obciążenia wiatrem i śniegiem razem z ciężarem instalacji;
- spadek połaci - im mniejszy, tym większą rolę odgrywa wentylacja modułów i dobrze zaprojektowany odpływ wody;
- układ krokwi lub łat - bez tego nie da się sensownie dobrać mocowań i trasy przykręcenia;
- gwarancję i zalecenia producenta pokrycia - bo nie każdy profil i nie każdy sposób wiercenia są dopuszczone.
W praktyce najbezpieczniej jest zakładać, że dach i system PV muszą być projektowane razem. Dopiero wtedy ma sens wybór konkretnego rozwiązania montażowego, bo właśnie ono decyduje o szczelności, wentylacji i trwałości całej instalacji.
Jakie systemy montażowe stosuje się na blasze trapezowej
Na rynku spotyka się kilka podejść do montażu paneli na trapezie, ale w praktyce dominują systemy oparte na mostkach i szynach. Różnią się one ilością materiału, wysokością konstrukcji, sposobem prowadzenia obciążeń i łatwością dopasowania do dachu. Dla inwestora to nie jest detal techniczny, tylko decyzja wpływająca na koszt, estetykę i serwis w przyszłości.
| Rozwiązanie | Jak działa | Największa zaleta | Ograniczenie | Kiedy ma sens |
|---|---|---|---|---|
| Mostki trapezowe | Krótki element przykręcany bezpośrednio do blachy, na którym opiera się dalsza część konstrukcji. | Dobre dopasowanie do profilu, stabilny montaż i sensowna wentylacja pod modułem. | Wymaga precyzyjnego rozmierzenia i odpowiedniej liczby punktów mocowania. | Gdy dach ma typowy profil trapezowy i zależy nam na sprawdzonym, prostym układzie. |
| Krótkie szyny montażowe | Szyny są mocowane punktowo do dachu, a moduły łapie się klemami środkowymi i końcowymi. | Mniej materiału niż w długiej szynie, szybszy montaż i kompaktowa zabudowa. | Wszystko zależy od dopuszczonych wkrętów i poprawnie policzonych obciążeń wyrywania. | Gdy liczy się oszczędność aluminium i sprawny montaż bez rozbudowanej podkonstrukcji. |
| Długie szyny montażowe | Szyna rozkłada obciążenie na większy odcinek połaci i pozwala dokładniej ustawić moduły. | Łatwiejsze wyrównanie całego rzędu paneli i większa elastyczność przy większych polach montażowych. | Więcej materiału, więcej pracy i większa uwaga przy pracy cieplnej metalu. | Przy większych instalacjach, gdy trzeba skorygować geometrię połaci lub wygodniej rozmieścić moduły. |
| Konstrukcja podniesiona | Moduł dostaje lekki kąt i większy prześwit nad połacią. | Lepsza wentylacja i lepsze warunki pracy paneli na połaciach o małym spadku. | Trzeba bardzo dobrze sprawdzić statykę, bo rosną siły od wiatru. | Gdy dach jest niski, a projekt wymaga poprawy chłodzenia i odpływu wody. |
Z mojego doświadczenia najczęściej wygrywa nie najdroższy system, ale ten, który najlepiej wpisuje się w rozstaw fałd i statykę dachu. Sam wybór typu mocowania to dopiero połowa pracy, bo o trwałości przesądza jeszcze zestaw drobiazgów na styku metalu z metalem.
Z czego powinno składać się poprawne mocowanie
Na blasze trapezowej najważniejsza jest szczelność i odporność na pracę termiczną metalu. Dlatego sprawdzam nie tylko sam uchwyt, ale cały komplet elementów, bo zwykle to właśnie na detalach wychodzą później przecieki, luzy albo korozja.
- Mostek lub szyna z aluminium - lekka, sztywna i odporna na warunki zewnętrzne, jeśli jest poprawnie dobrana do profilu dachu.
- Wkręty bi-metaliczne lub samowiercące - umożliwiają pewne zamocowanie w blasze, a przy właściwym doborze ograniczają ryzyko uszkodzenia pokrycia.
- Podkładka EPDM - elastyczna uszczelka, która pomaga utrzymać szczelność punktu mocowania.
- Taśma butylowa - przydaje się tam, gdzie system wymaga dodatkowego uszczelnienia podkonstrukcji.
- Klemy środkowe i końcowe - trzymają ramę modułu bez zgniatania profilu panelu.
- Elementy uziemiające i klipsy kablowe - porządkują instalację i ograniczają ryzyko przetarcia przewodów.
Ważna rzecz, o której łatwo zapomnieć: nie każdy system można montować tak samo. Część rozwiązań wkręca się bez wstępnego nawiercania, inne wymagają otworów pilotowych i konkretnego typu wkrętu dopuszczonego do danego profilu blachy. Ja zawsze sprawdzam to w dokumentacji produktu, bo tu naprawdę nie ma miejsca na zasadę „powinno pasować”.
Jeśli komplet elementów jest już dobrany, pozostaje najważniejsza część, czyli sam przebieg montażu. To właśnie w kolejnych krokach najłatwiej zbudować instalację, która będzie szczelna i równa przez lata.
Jak wygląda montaż krok po kroku
W praktyce montaż na trapezie jest prosty tylko pozornie. Dobra ekipa przechodzi przez kolejne etapy w określonej kolejności, bo każdy skrót zwykle kończy się poprawką albo utratą szczelności.
- Rozmierz układ modułów zgodnie ze strefami montażowymi podanymi przez producenta paneli.
- Oznacz miejsca mocowań na grzbietach trapezu i sprawdź, czy element konstrukcyjny ma odpowiednie oparcie na profilu.
- Przykręć mostki lub szyny wkrętami dopuszczonymi do danego rodzaju blachy. W wielu systemach jeden mostek łapie się czterema wkrętami bi-metalicznymi.
- Ustaw połączenia w osi grzbietu, a nie na jego skraju, bo wtedy łatwiej utrzymać nośność i szczelność.
- Dodaj uszczelnienie EPDM lub butylowe i od razu usuń opiłki po wierceniu.
- Załóż szyny oraz klemy, pilnując równej linii modułów i równych szczelin między panelami.
- Dokręć wszystko momentem zalecanym przez producenta, bez „dociągania na siłę”, które niszczy uszczelki i gwinty.
- Sprawdź prowadzenie przewodów i uziemienie, zanim instalacja zostanie oddana do pracy.
Ja zawsze zwracam uwagę na jeszcze jedną rzecz: metal po montażu powinien wyglądać czysto. Opiłki, zabrudzenia i krzywe linie mocowań to zwykle sygnał, że ktoś pracował szybko, ale niekoniecznie dobrze. To prowadzi wprost do najczęstszych błędów, których można uniknąć bez żadnej filozofii.
Najczęstsze błędy, które psują szczelność albo nośność
Najwięcej problemów widzę tam, gdzie ktoś próbuje oszczędzić na czasie albo traktuje dach z blachy trapezowej jak pokrycie „bez specjalnych wymagań”. Taki skrót zwykle wychodzi drożej niż porządny system dobrany od początku.
- Montaż w złym miejscu profilu - przykręcenie w skraju trapezu albo poza przewidzianą strefą osłabia połączenie.
- Przypadkowe wkręty - bez właściwej aprobaty, bez uszczelki EPDM albo nie do tego rodzaju blachy.
- Za mało punktów mocowania - konstrukcja wygląda stabilnie, ale pod obciążeniem wiatru zaczyna pracować.
- Brak czyszczenia opiłków - później rdzewieją i niszczą powłokę ochronną dachu.
- Za mocne dokręcenie - uszczelka jest zgnieciona, a śruba traci właściwy docisk w czasie.
- Ignorowanie stanu starego dachu - nowa fotowoltaika nie naprawi zmęczonego pokrycia.
- Brak sprawdzenia dokumentacji producenta - szczególnie wtedy, gdy wykonawca korzysta z „uniwersalnych” elementów.
W praktyce najmniej bezpieczne są rozwiązania, które obiecują szybki montaż bez dokładnego dopasowania do profilu. Na trapezie nie wygrywa uniwersalność, tylko precyzja. I właśnie dlatego warto wiedzieć, kiedy taki montaż lepiej zlecić ekipie, która potrafi policzyć obciążenia i od razu bierze odpowiedzialność za cały układ.
Co sprawdzić przed zamówieniem montażu, żeby uniknąć poprawek
Zanim podpiszesz umowę, proszę sprawdzić kilka rzeczy, bo to one najczęściej decydują o tym, czy instalacja będzie bezproblemowa, czy zacznie generować korekty już po pierwszym sezonie. Na etapie wyceny nie pytam jeszcze o samą cenę zestawu, tylko o to, czy wykonawca rozumie dach i potrafi udokumentować dobór systemu.
- Typ i grubość blachy oraz informacja, czy producent dopuszcza wiercenie i jaki rodzaj wkrętów przewiduje.
- Stan pokrycia i ewentualne ślady korozji, które mogą wykluczyć prosty montaż.
- Rozstaw podpór konstrukcyjnych, bo bez tego nie da się uczciwie ocenić nośności.
- Układ modułów w pionie lub poziomie, najlepiej już na podstawie rzeczywistej strefy montażowej panelu.
- Sposób uszczelnienia punktów przykręcenia oraz przejść kablowych.
- Rodzaj elementów metalowych, zwłaszcza jeśli dach ma pracować w trudnym środowisku korozyjnym.
- Moment dokręcania i procedura kontroli, bo to mówi więcej o jakości montażu niż sam folder reklamowy.
Jeśli wykonawca nie potrafi odpowiedzieć na te pytania przed startem prac, traktuję to jako sygnał ostrzegawczy. Dobrze zaprojektowane mocowanie powinno być niewidoczne, szczelne i dopasowane do profilu, a nie tylko „zamontowane”. Właśnie w tym różnica między instalacją, która po prostu działa, a taką, którą później trzeba poprawiać.
