Piec rakietowy ma sens wtedy, gdy od początku rozumie się jego logikę: tu nie wygrywa przypadkowo dobrana masa cegieł, tylko dobrze ustawiony przepływ powietrza, gorąca komora spalania i skuteczne oddanie ciepła do otoczenia. Poniżej rozbieram ten temat na praktyczne elementy: od schematu i proporcji, przez materiały, aż po błędy, które najczęściej psują ciąg i sprawność.
Najważniejsze założenia przed budową pieca rakietowego
- Najpierw trzeba ustalić funkcję pieca: ma przede wszystkim grzać masę termiczną, gotować, czy robić jedno i drugie.
- W takim układzie kluczowe są przekroje kanałów, a nie sama średnica jednej rury.
- Serce pieca tworzą trzy strefy: podajnik paliwa, komora spalania i pionowy podnośnik ciepła.
- Izolacja komory spalania jest równie ważna jak materiał, z którego zbudujesz masę akumulacyjną.
- Do rozruchu najlepiej sprawdza się suche, cienko porąbane drewno, a nie grube polana.
- Bezpieczny test zawsze zaczyna się od małego ognia, kontroli ciągu i sprawdzenia odprowadzenia spalin.

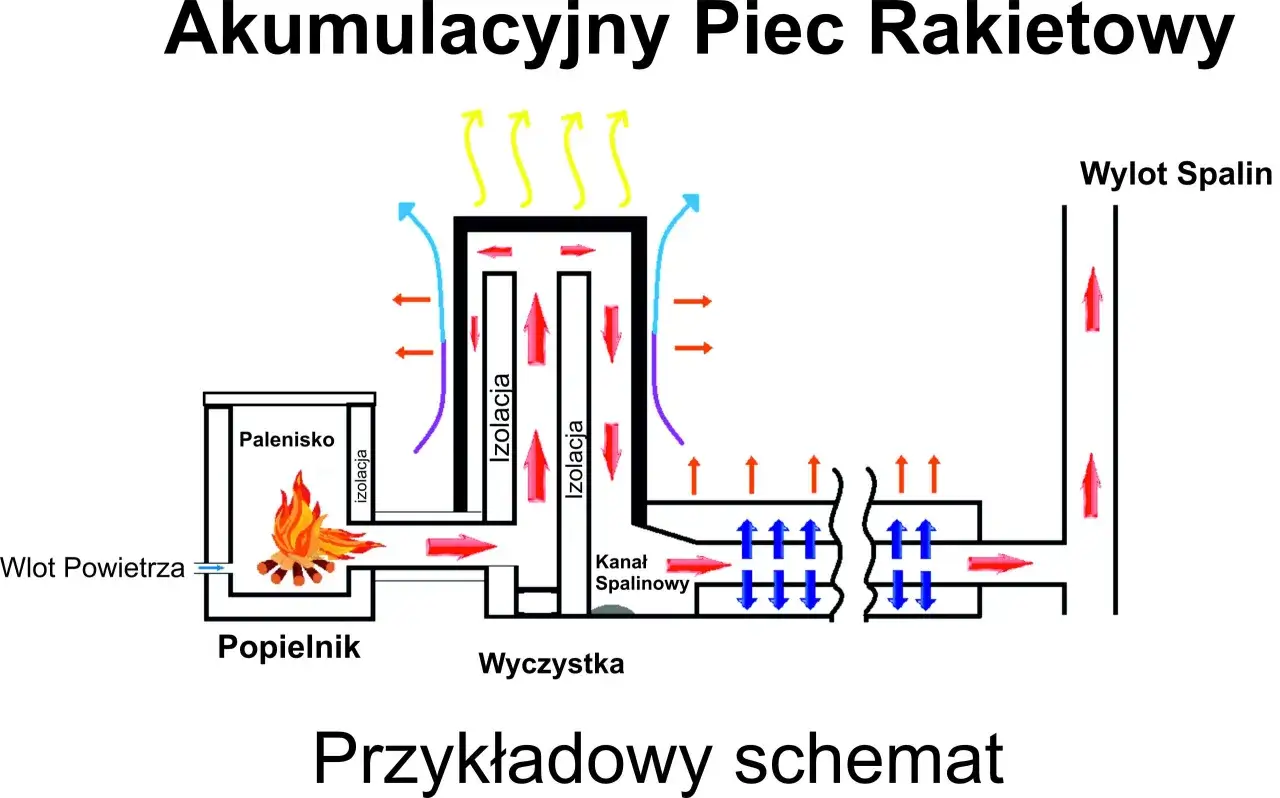

Jak czytać schemat pieca rakietowego
Ja zawsze zaczynam od prostego pytania: którędy płomień ma wejść, jak ma się rozpędzić i gdzie odda ciepło. W piecu rakietowym odpowiedź jest dość konsekwentna, bo układ składa się z trzech zasadniczych części: podajnika paliwa, komory spalania oraz pionowego podnośnika ciepła, czyli izolowanego kanału, w którym gazy dopalają się w bardzo wysokiej temperaturze. Dopiero za nimi pojawia się strefa odbioru ciepła, najczęściej w formie beczki, kanału pod ławą albo innej masy akumulacyjnej.
W praktyce to oznacza, że schemat budowy pieca rakietowego nie jest rysunkiem „ładnej bryły”, tylko mapą przepływu. Jeśli podajnik jest zbyt wysoki, robi własny ciąg. Jeśli komora spalania jest za długa, płomień traci tempo. Jeśli podnośnik ciepła jest słabo izolowany, energia ucieka zanim zdąży się dopalić. Ja patrzę na ten układ jak na tor dla gorących gazów: każdy zakręt, zwężenie i odcinek prosty musi mieć sens.
| Element | Rola | Co daje w praktyce |
|---|---|---|
| Podajnik paliwa | Wprowadza drewno i kontroluje dopływ powietrza pierwotnego | Utrzymuje zwartą strefę spalania bez nadmiernego dymienia |
| Komora spalania | Utrzymuje płomień i przyspiesza gazy | Decyduje o tempie spalania i czystości pracy |
| Podnośnik ciepła | Izoluje i dopala mieszankę | Buduje ciąg i podnosi temperaturę spalania |
| Strefa odbioru ciepła | Zabiera energię z gorących spalin | Oddaje ciepło do beczki, ławy albo kanałów grzewczych |
W praktycznej instrukcji budowy widać to bardzo wyraźnie: wszystko zaczyna się od geometrii przepływu, a dopiero potem przechodzi w dobór materiałów. To prowadzi wprost do kolejnego pytania, czyli jakich wymiarów naprawdę trzeba pilnować, żeby piec nie stał się tylko dobrze wyglądającą konstrukcją.
Jakie wymiary naprawdę robią różnicę
W piecu rakietowym nie liczy się „na oko”. Ja traktuję przekrój rury wydechowej jako punkt odniesienia dla całego układu, bo od niego zależą pozostałe wymiary. W materiałach A.J. Milickiego ten sposób liczenia jest opisany bardzo jasno: dla systemu 15-centymetrowego pole przekroju wynosi około 177 cm², a dla 18-centymetrowego około 254 cm². To nie jest ozdobna ciekawostka, tylko baza do doboru gardła, komory spalania i podnośnika.
| Parametr | Praktyczna zasada | Dlaczego to ważne |
|---|---|---|
| Przekrój rury wydechowej | To on wyznacza skalę całego pieca | Bez tego trudno zachować spójny ciąg |
| Podnośnik ciepła | Taki sam albo nieznacznie mniejszy niż rura wydechowa | Stabilizuje spalanie i nie dławi przepływu |
| Gardło podajnika | Około 50-70% przekroju podnośnika | Przyspiesza płomień i podnosi temperaturę |
| Komora spalania | O 10-30% mniejsza od podnośnika | Utrzymuje tempo spalania i działa jak zwężka Venturiego |
| Wysokość podajnika | W piecu 15 cm zwykle 20-30 cm | Zbyt wysoki podajnik potrafi wytworzyć własny ciąg |
| Wysokość podnośnika | W piecu 15 cm minimum 70-80 cm | Im wyższy, tym lepszy ciąg i dopalanie gazów |
Jeśli ktoś pyta mnie, od czego zacząć projekt, odpowiadam zawsze tak samo: od jednego wymiaru bazowego i od konsekwencji. Zwiększasz przekrój główny, to musisz proporcjonalnie poprawić resztę. Inaczej cały układ traci rytm, a piec zaczyna kopcić albo gubić temperaturę. Kiedy geometria jest już ustalona, można przejść do materiałów, bo one mają równie duży wpływ na końcowy efekt.
Z czego zbudować serce i masę termiczną
Ja dzielę materiały na trzy grupy: odporne na wysoką temperaturę, izolujące i akumulujące ciepło. To rozróżnienie jest ważniejsze niż marka cegły, bo każda część pieca robi coś innego. W strefie gorącej potrzebujesz materiału, który nie rozpadnie się pod wpływem żaru. W strefie izolacyjnej chcesz zatrzymać temperaturę w komorze spalania. Z kolei masa termiczna ma ciepło przyjąć i oddawać je powoli, więc tam liczy się bezwładność, a nie lekkość.
- Strefa gorąca to cegła szamotowa, zaprawa szamotowa albo stal o odpowiedniej grubości, jeśli projekt dopuszcza metalowy podnośnik.
- Strefa izolacyjna to warstwa, która ogranicza ucieczkę ciepła do fundamentu i do ścian zewnętrznych.
- Masa akumulacyjna to glina, kamień, gruz lub cegła, czyli wszystko to, co może pobrać energię i oddawać ją długo po wygaszeniu ognia.
W praktyce nie lubię mieszać materiałów na sztywno tam, gdzie pracują w różnym tempie cieplnym. Szamot i zwykła cegła rozszerzają się inaczej, więc jeśli połączysz je bez szczeliny dylatacyjnej, mur z czasem zacznie pękać. Przy większych konstrukcjach robi to ogromną różnicę. Cały piec może ważyć od kilkuset kilogramów do kilku ton, więc fundament i izolacja od spodu nie są dodatkiem, tylko częścią projektu. To naturalnie prowadzi do kolejnego kroku: jak taki układ budować, żeby nie poprawiać go trzy razy po pierwszym rozpaleniu.
Jak zbudować prosty układ krok po kroku
Ja zaczynam od funkcji, a nie od muru. Jeśli piec ma ogrzewać ławę, projektuję dłuższą drogę spalin i większą masę akumulacyjną. Jeśli ma przede wszystkim gotować, upraszczam odbiór ciepła i skracam drogę do płyty grzewczej. Dopiero później biorę się za wykonanie.
- Wyznacz miejsce i typ pracy pieca. W warsztacie, szklarni albo domku letniskowym zwykle sprawdza się masa akumulacyjna. W wersji kuchennej trzeba pilnować innego odbioru ciepła.
- Zrób stabilny fundament i odizoluj go od podłoża. Ciepło nie powinno uciekać w grunt, bo to obniża sprawność całego układu.
- Wymurowuj serce pieca zgodnie z przekrojem bazowym. Podajnik, gardło i podnośnik muszą tworzyć spójny zestaw, a nie trzy przypadkowe korytarze.
- Zbuduj strefę odbioru spalin. Może to być odwrócona beczka, kanał pod ławą albo inny element akumulujący ciepło. Wersja z beczką jest prosta, ale przed użyciem trzeba ją dobrze wypalić, bo nowe elementy potrafią dawać nieprzyjemny zapach.
- Wygładź wnętrza i uszczelnij spoiny. Im mniej ostrych załamań i nierówności, tym łatwiej czyścić piec i tym mniej sadzy osiada na ścianach kanałów.
- Rozpal pierwszy ogień bardzo mało. Użyj suchego, cienko porąbanego drewna i obserwuj, czy ciąg jest stabilny, a dym nie wraca do podajnika.
W testach dopracowanych pieców rakietowych widać jeszcze jedną rzecz: cienkie, suche szczapy palą się znacznie pewniej niż grube polana. Aprovecho zwraca uwagę, że średnica drewna mocno wpływa na temperaturę i emisje, więc to nie jest detal do zignorowania. Ja zawsze traktuję rozruch jako etap strojenia, nie jako egzamin z odwagi. Gdy konstrukcja zaczyna działać, wtedy dopiero wychodzą na jaw typowe błędy, których warto uniknąć już na starcie.
Najczęstsze błędy, które psują ciąg i spalanie
Większość problemów w takich piecach powtarza się zaskakująco regularnie. Nie chodzi o tajemniczą awarię konstrukcji, tylko o złe proporcje albo złą eksploatację. Ja najczęściej widzę te same cztery scenariusze: za wysoki podajnik, za słabą izolację, zbyt długą komorę spalania i mokre drewno. Każdy z nich daje inny objaw, ale skutek bywa podobny: dym, nierówna praca i rozczarowanie sprawnością.
| Objaw | Najbardziej prawdopodobna przyczyna | Co poprawić |
|---|---|---|
| Dym wraca do podajnika | Za słaby ciąg, zbyt wysoki podajnik albo zimny układ | Skrócić podajnik, poprawić izolację i zacząć od mniejszego ognia |
| Piec grzeje, ale kopci | Wilgotne drewno lub zbyt mała temperatura w komorze | Użyć suchego opału i lepiej odizolować podnośnik ciepła |
| Płomień gaśnie po dołożeniu drewna | Za grube polana albo za mały dopływ powietrza | Przejść na cienkie szczapy i nie dławić dopływu powietrza |
| Pieca nie da się „rozpędzić” | Za długa komora spalania albo zbyt duży przekrój w złym miejscu | Sprawdzić proporcje względem przekroju bazowego |
| Ciepło ucieka w fundament | Brak izolacji od spodu | Dodać warstwę izolującą pod konstrukcją |
Największym błędem jest jednak traktowanie pieca rakietowego jak zwykłego kominka. To nie jest urządzenie, które lubi byle jaki opał, byle jaki ciąg i byle jaki przekrój. Ono działa dobrze tylko wtedy, gdy geometria, izolacja i paliwo są ze sobą zgodne. Stąd już prosta droga do pytania, gdzie taki układ rzeczywiście ma sens, a gdzie lepiej wybrać inne rozwiązanie.
Kiedy ten układ ma sens, a kiedy lepiej wybrać coś innego
Ja widzę piec rakietowy przede wszystkim jako rozwiązanie dla ludzi, którzy chcą kontrolować proces spalania i odzyskiwać ciepło w prosty, mechaniczny sposób. Najlepiej sprawdza się tam, gdzie ważne jest szybkie nagrzanie albo długie oddawanie ciepła z masy termicznej: w warsztacie, szklarni, domku letniskowym, kuchni letniej czy w budynku gospodarczym. W domu całorocznym też może mieć sens, ale wtedy projekt trzeba potraktować jak normalny temat budowlany, a nie weekendowy eksperyment.
| Zastosowanie | Czy ma sens | Dlaczego |
|---|---|---|
| Warsztat lub garaż | Tak | Można łatwo zbudować prostą, odporną i wydajną konstrukcję |
| Domek letniskowy | Tak, jeśli jest dobra wentylacja | Ława lub ściana akumulacyjna oddają ciepło długo po wygaszeniu |
| Szklarnia | Tak | Układ dobrze reaguje na okresowe dogrzewanie |
| Mieszkanie w zabudowie wielorodzinnej | Raczej nie | Dochodzi kwestia projektu, odprowadzenia spalin i bezpieczeństwa |
| Pełne centralne ogrzewanie domu | Tylko w przemyślanym projekcie | To nie jest automatyczny kocioł, tylko ręcznie obsługiwany układ spalania |
Jeśli celem jest pełna automatyka, bezobsługowość i stała regulacja mocy przez wiele godzin, ten typ pieca zwykle przegrywa z innymi systemami. Jeśli jednak chcesz prostego, niskotemperaturowego w obsłudze źródła ciepła, które dobrze wykorzystuje drewno i daje dużą temperaturę w komorze spalania, to jest to bardzo sensowny kierunek. Właśnie dlatego przed pierwszym rozpaleniem zostaje ostatni, ale najważniejszy filtr: bezpieczeństwo i kontrola działania.
Co sprawdzić przed pierwszym rozpaleniem
Zanim puścisz w piec pełny ogień, ja sprawdzam zawsze pięć rzeczy: czy układ ma drożny ciąg, czy materiał wokół strefy gorącej nie jest przypadkowy, czy drewno jest suche, czy w pobliżu nie ma łatwopalnych elementów i czy mam dostęp do czyszczenia kanałów. To banalne, ale właśnie na takich detalach najczęściej wywraca się cały projekt. Warto też mieć czujnik tlenku węgla, bo nawet dobrze zaprojektowany układ trzeba najpierw oswoić, a potem regularnie kontrolować.
- Nie zamykaj wylotu spalin w sposób, który może zatrzymać gazy w urządzeniu.
- Testuj ciąg małymi porcjami suchego drewna, a nie pełnym załadunkiem.
- Po pierwszych paleniach sprawdź, czy nie pojawiły się pęknięcia w spoinach i czy kanały nie łapią sadzy.
- Jeśli piec pracuje w budynku, skonsultuj układ z osobą, która zna lokalne wymagania kominowe i przeciwpożarowe.
- Przewidź prosty dostęp do czyszczenia, bo bez tego nawet dobry piec z czasem zacznie tracić sprawność.
Jeżeli trzymasz się proporcji, izolujesz serce pieca i karmisz go suchym drewnem, cały projekt staje się logiczny i przewidywalny. Wtedy schemat budowy nie jest już zbiorem przypadkowych rysunków, tylko praktycznym planem urządzenia grzewczego, które naprawdę potrafi pracować efektywnie.
