Najważniejsze zasady montażu w jednym miejscu
- W instalacji c.o. naczynie przeponowe montuje się zwykle na powrocie, blisko kotła albo bufora ciepła.
- Najlepszy punkt to strona ssawna pompy obiegowej, a nie odcinek tłoczny za pompą.
- Między źródłem ciepła a naczyniem nie powinno być elementu, który może przypadkowo odciąć obieg.
- Połączenie ma być krótkie, łatwo dostępne i zgodne z instrukcją konkretnego producenta.
- Do serwisu warto przewidzieć złącze z odwadnianiem, ale bez ryzyka niezamierzonego zamknięcia.
- Jeśli instalacja ma pompę ciepła, podłogówkę albo glikol, zasada lokalizacji zostaje ta sama, zmieniają się tylko szczegóły wykonania.

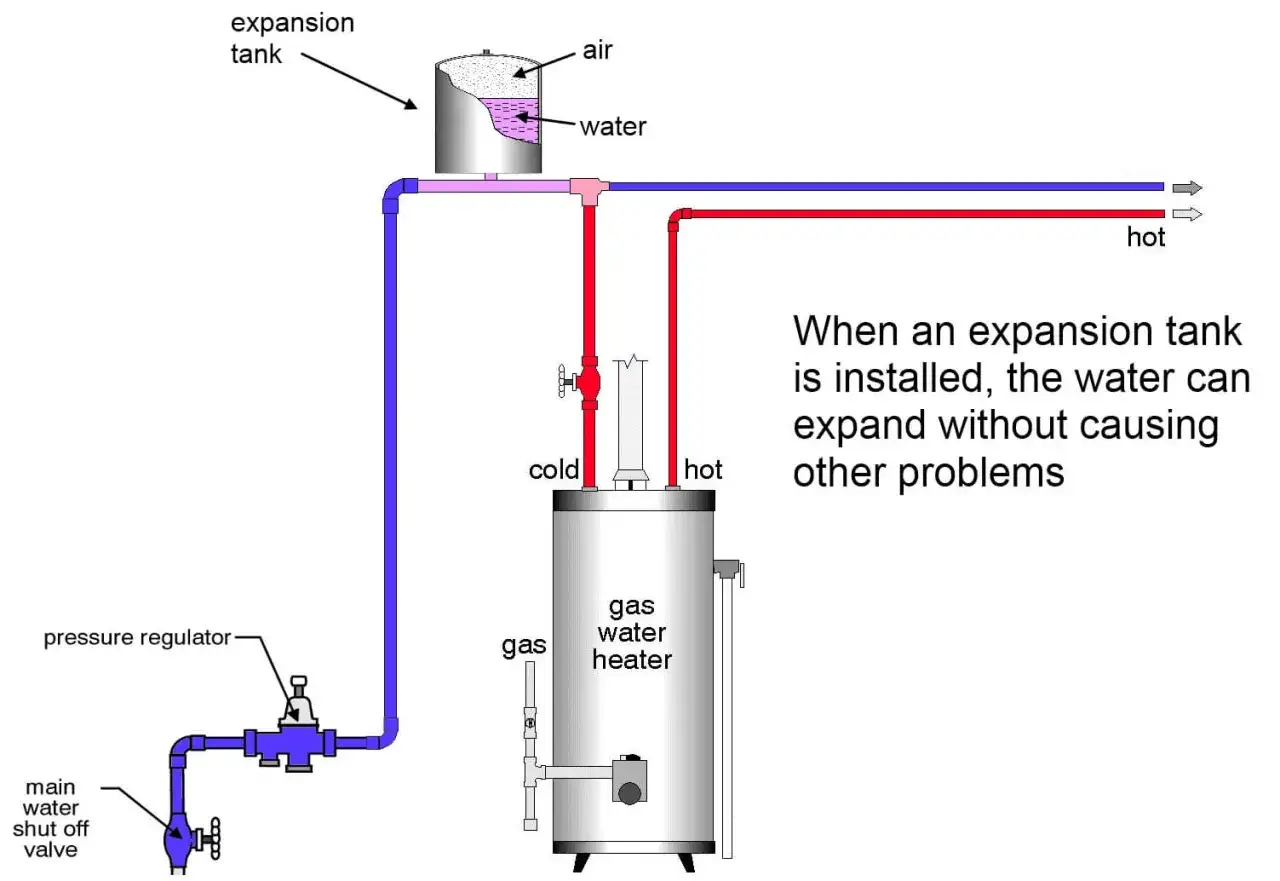

Gdzie wpiąć naczynie przeponowe w instalacji
Jeżeli patrzę na poprawny układ bez nadmiaru komplikacji, wybór jest prosty: naczynie wzbiorcze wpinam na przewodzie powrotnym, możliwie blisko kotła, bufora albo wymiennika. Najlepiej, gdy znajduje się po stronie ssawnej pompy obiegowej, czyli w punkcie, który nie jest bombardowany skokami ciśnienia generowanymi przez pompę.
W praktyce dobrze działa zasada: krótka droga hydrauliczna, mało armatury po drodze i łatwy dostęp do kontroli. To nie jest kwestia estetyki kotłowni, tylko hydrauliki. Im bliżej neutralnego punktu układu, tym łagodniej pracują ciśnienie i odpowietrzenie.
| Miejsce montażu | Ocena | Dlaczego |
|---|---|---|
| Powrót, przy kotle | Najlepsze | Stabilne ciśnienie, małe opory, prosty serwis |
| Zasilanie za pompą | Zwykle błędne | Pompa może powodować niekorzystne wahania ciśnienia |
| Najwyższy punkt instalacji | Złe | To miejsce odpowietrzania, nie punkt kompensacji rozszerzalności wody |
| Odległa gałąź boczna | Warunkowo dopuszczalne | Tylko gdy wymaga tego projekt i nie ma długich, wąskich odcinków |
Na tym właśnie opiera się cała logika poprawnego montażu, dlatego warto rozumieć, dlaczego ten punkt jest uprzywilejowany.
Dlaczego to miejsce działa najlepiej
Naczynie przeponowe jest dla instalacji czymś więcej niż tylko „dodatkowym zbiornikiem”. To punkt, w którym układ przyjmuje zmiany objętości wody podczas grzania i stygnięcia. Jeśli wpięcie jest zrobione dobrze, instalacja ma gdzie „oddychać”, a ciśnienie nie skacze przy każdym cyklu pracy źródła ciepła.
Kluczowe jest tu pojęcie punktu stałego ciśnienia. To miejsce, w którym pompa najmniej zaburza ciśnienie w obiegu. Gdy naczynie znajduje się po złej stronie pompy, łatwiej o hałas, zapowietrzanie, szybsze zużycie armatury i problemy z odpowietrzeniem najwyższych pionów. W skrajnych przypadkach pojawia się także kawitacja, czyli powstawanie i zapadanie się pęcherzyków pary w pompie, co mocno skraca jej żywotność.
Ja patrzę na to bardzo praktycznie: jeśli instalacja ma działać cicho i stabilnie, naczynie ma być tam, gdzie ciśnienie zmienia się najmniej. Z tego samego powodu producenci układów grzewczych zwykle pokazują połączenie na powrocie, blisko źródła ciepła. To najprostsza droga do przewidywalnej pracy całego systemu.
Kiedy już rozumiemy zasadę, można przejść od teorii do montażu krok po kroku.
Jak montaż wygląda w praktyce krok po kroku
W dobrze wykonanej kotłowni sam montaż nie jest skomplikowany, ale wymaga porządku. Najważniejsze jest to, żeby nie traktować naczynia jak dowolnego dodatku do instalacji. To element bezpieczeństwa, więc jego położenie i sposób podłączenia muszą wynikać z projektu albo instrukcji urządzenia.
- Wyznacz punkt przyłączenia na powrocie, możliwie blisko kotła, bufora lub wymiennika.
- Sprawdź, po której stronie pracuje pompa obiegowa i czy połączenie wypada po stronie ssawnej.
- Zapewnij możliwie krótki odcinek do naczynia, bez niepotrzebnych przewężeń i ostrych załamań.
- Zastosuj element serwisowy, który pozwoli odłączyć i opróżnić naczynie bez rozbierania całej instalacji, ale nie daje ryzyka przypadkowego zamknięcia obiegu.
- Ustaw naczynie zgodnie z wymaganiami producenta. Małe modele zwykle wiszą na ścianie, większe stoją na nogach albo na ramie.
- Ustaw ciśnienie wstępne przed napełnieniem instalacji i dopiero potem uzupełnij wodę do ciśnienia roboczego.
- Po uruchomieniu sprawdź, czy manometr zachowuje się stabilnie przy grzaniu i chłodzeniu.
To prowadzi do kolejnego problemu: wielu błędów nie widać na pierwszy rzut oka, ale ich skutki są bardzo konkretne.
Najczęstsze błędy przy montażu i ich skutki
Najwięcej problemów nie wynika z samego naczynia, tylko z jego złego wpięcia. Poniżej zebrałem błędy, które widuje się najczęściej, i ich praktyczne konsekwencje.
| Błąd | Co się dzieje | Jak zrobić lepiej |
|---|---|---|
| Montaż na zasilaniu za pompą | Większe wahania ciśnienia, gorsza stabilizacja obiegu | Przenieść punkt wpięcia na powrót, po stronie ssawnej pompy |
| Zbyt długi i wąski odcinek do naczynia | Opory przepływu rosną, instalacja reaguje wolniej | Skrócić połączenie i unikać przewężeń |
| Armatura, która może przypadkowo odciąć naczynie | Ryzyko utraty zabezpieczenia ciśnieniowego | Stosować rozwiązanie serwisowe z blokadą lub plombowaniem |
| Montaż bez dostępu do manometru i wentyla | Trudna kontrola ciśnienia wstępnego | Zostawić miejsce na przegląd i ewentualne dopompowanie |
| Wpięcie w najwyższym punkcie instalacji | Układ gorzej kompensuje zmiany objętości, łatwiej o zapowietrzenie | Przenieść naczynie na odcinek przy źródle ciepła lub buforze |
W praktyce najgroźniejszy jest nie sam błąd montażowy, ale jego konsekwencja: pompa zaczyna pracować głośniej, zawór bezpieczeństwa częściej upuszcza wodę, a użytkownik ma wrażenie, że instalacja „żyje własnym życiem”. Warto więc od razu ustawić układ tak, żeby nie trzeba było do niego wracać po kilku tygodniach.
W wielu projektach znaczenie ma jeszcze jedno: typ instalacji. I tutaj szczegóły naprawdę robią różnicę.
Jak dobrać miejsce do kotła, podłogówki i pompy ciepła
To samo naczynie przeponowe może pracować dobrze w kilku różnych układach, ale punkt wpięcia nie zawsze wygląda identycznie. Najważniejsza zasada pozostaje ta sama, natomiast szczegóły zależą od źródła ciepła i hydrauliki całej instalacji.
| Rodzaj instalacji | Gdzie zwykle montuję naczynie | Na co zwracam uwagę |
|---|---|---|
| Kocioł gazowy lub olejowy | Na powrocie, blisko kotła lub w jego pobliżu | Instrukcja kotła ma pierwszeństwo, zwłaszcza gdy urządzenie ma wbudowane naczynie |
| Ogrzewanie podłogowe | Przy źródle ciepła albo przy buforze, nie przy samym rozdzielaczu | Ważna jest stabilizacja całego obiegu, a nie tylko jednej pętli |
| Pompa ciepła | Zgodnie ze schematem producenta, najczęściej na powrocie przy jednostce lub buforze | Tu szczególnie pilnuję minimalnych oporów i zgodności z układem hydraulicznym urządzenia |
| Instalacja z buforem | W punkcie wspólnym obiegu, który wyznacza stabilne ciśnienie całego układu | Liczy się nie tylko lokalizacja, ale też relacja względem pomp obiegowych |
| Układ z glikolem | Tak samo jak w instalacji wodnej, ale z uwzględnieniem większej rozszerzalności medium | Tu łatwiej o niedoszacowanie pojemności, więc projekt jest jeszcze ważniejszy |
Jeśli projekt jest nietypowy, to właśnie instrukcja producenta i schemat hydrauliczny decydują o ostatecznym punkcie wpięcia. Ja traktuję to jako zasadę nadrzędną, bo nawet poprawny ogólny układ można łatwo zepsuć jednym nieprzemyślanym skrótem w kotłowni.
Zostaje jeszcze ostatnia rzecz, która w praktyce oszczędza najwięcej czasu i nerwów: szybka kontrola przed uruchomieniem.
Co sprawdzić przed pierwszym napełnieniem i uruchomieniem
Zanim instalacja ruszy, robię krótki przegląd kilku punktów. To moment, w którym można wyłapać większość problemów bez spuszczania wody i bez demontażu armatury.
- Ciśnienie wstępne naczynia jest ustawione zgodnie z wysokością instalacji i zaleceniami producenta.
- Połączenie z instalacją nie ma przewężeń, które sztucznie podnoszą opory przepływu.
- Element serwisowy nie może przypadkowo odciąć naczynia od układu.
- Manometr i wentyl są dostępne po montażu, a nie schowane za rurami.
- Zawór bezpieczeństwa ma drożny odpływ i nie jest zasłonięty armaturą.
- Pozycja montażu odpowiada wymaganiom konkretnego modelu, zwłaszcza gdy naczynie ma pracować pionowo albo na wsporniku.
Jeżeli któryś z tych punktów budzi wątpliwość, lepiej zatrzymać się na etapie montażu niż później szukać przyczyny skoków ciśnienia, hałasu albo wycieków. W dobrze zrobionej instalacji naczynie przeponowe nie rzuca się w oczy, ale to właśnie jego poprawne miejsce montażu przesądza o tym, czy cały układ grzewczy działa spokojnie i przewidywalnie.
