Montaż zaworu trójdrożnego nie sprowadza się do przykręcenia trzech rur w jednym punkcie. Liczy się typ korpusu, kierunek przepływu, rola pompy i to, czy zawór ma mieszać temperaturę zasilania, czy przełączać obieg. W praktyce właśnie od tego zależy, czy instalacja będzie działała stabilnie i cicho, czy zacznie sprawiać problemy już po pierwszym rozruchu. Dlatego dobrze rozumieć, jak podłączyć zawór trójdrożny, zanim w ogóle zaczniesz skręcać gwinty.

Najpierw rozpoznaj typ zaworu, potem podłącz porty i dopiero na końcu ustaw regulację

  • Zawór mieszający i zawór przełączający nie pracują tak samo, więc nie można ich montować „na oko”.
  • W układzie mieszającym port AB zwykle prowadzi na instalację, a A i B doprowadzają wodę o różnych temperaturach.
  • Przed montażem sprawdź oznaczenia na korpusie, kierunek przepływu, średnicę przyłączy i miejsce na serwis.
  • Po złożeniu instalacji odpowietrz układ, uruchom pompę i dopiero wtedy koryguj nastawę zaworu.
  • Jeśli zawór współpracuje z siłownikiem, ustaw jego pozycję zgodnie z instrukcją konkretnego modelu.

Do czego naprawdę służy zawór trójdrożny

W instalacjach grzewczych spotykam go najczęściej w dwóch rolach. Pierwsza to mieszanie, czyli obniżanie lub stabilizowanie temperatury zasilania. Druga to przełączanie, gdy jeden strumień wody trzeba skierować w dwa różne tory. Jak pokazuje ESBE, ten sam korpus może pracować w obu układach, ale tylko wtedy, gdy porty są przypisane zgodnie z funkcją zaworu.

Cecha Zawór mieszający Zawór przełączający
Rola portu AB Wyjście na obieg grzewczy Wejście z jednego źródła
Rola portów A i B Dopływ gorącej i chłodniejszej wody Wyjścia na dwa różne tory
Najczęstsze zastosowanie Podłogówka, regulacja temperatury zasilania, ochrona powrotu Przełączenie CWU/CO, zmiana kierunku przepływu
Najczęstszy błąd Pomylenie z zaworem przełączającym Użycie w układzie, w którym potrzebne jest mieszanie

Jeśli mam uprościć sprawę do jednego zdania: zawór mieszający łagodzi temperaturę, a przełączający zmienia drogę przepływu. To rozróżnienie brzmi banalnie, ale w praktyce decyduje o całym schemacie podłączenia. Dalej pokazuję, jak sprawdzam porty i przygotowuję instalację, zanim wezmę się za skręcanie połączeń.

Najpierw sprawdzam porty, średnicę i miejsce montażu

Ja zawsze zaczynam od korpusu, nie od klucza płaskiego. Na zaworze szukam oznaczeń A, B i AB, strzałek kierunku przepływu oraz informacji, czy model ma pracować jako mieszający czy przełączający. Danfoss zwraca uwagę, że w układzie mieszającym port AB jest wyjściem, a A i B są wejściami. To ważne, bo sam wygląd zaworu nie mówi jeszcze, jak go podłączyć.

Przed montażem sprawdzam też kilka rzeczy, które później oszczędzają mnóstwo nerwów:

  • średnicę i gwint przyłączy, żeby nie robić przejściówek „na siłę”,
  • rodzaj zaworu, bo mieszający i przełączający nie są zamienne bez analizy schematu,
  • miejsce na obrót siłownika, czyli napędu obracającego zawór automatycznie,
  • dostęp serwisowy, żebym później mógł wyjąć napęd albo wyczyścić korpus,
  • czystość rur, bo opiłki i resztki po cięciu potrafią zablokować pracę zaworu,
  • stabilność przewodów, ponieważ naprężone rury przenoszą drgania na korpus.

W praktyce nie montuję zaworu w układzie, którego wcześniej nie przepłukałem. W starszych instalacjach dokładam jeszcze filtr siatkowy przed newralgicznym elementem, bo nawet drobny osad potrafi zablokować płynne przymykanie portów. Gdy to wszystko się zgadza, sam montaż staje się prosty i przewidywalny.

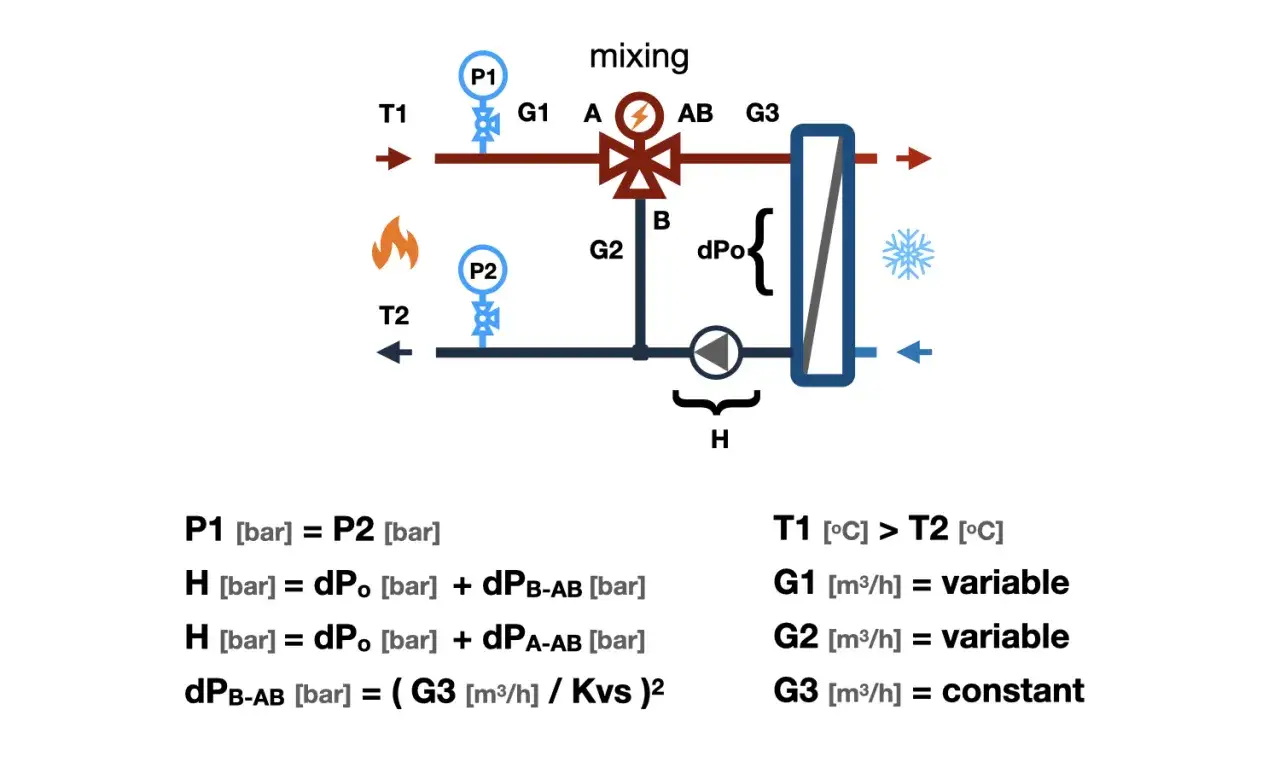

Schemat pokazuje, jak podłączyć zawór trójdrożny do mieszania płynów, z elementami grzewczymi i chłodzącymi.

Schemat podłączenia krok po kroku

  1. Odłączam źródło ciepła i spuszczam ciśnienie z fragmentu instalacji, na którym pracuję. Bez tego nawet prosty demontaż kończy się zalaniem kotłowni.
  2. Oznaczam przewody przed rozłączeniem starego układu. Zasilanie, powrót i wyjście na obieg muszą być opisane, bo po kilku minutach rury wyglądają podobnie.
  3. Sprawdzam funkcję zaworu na korpusie i w instrukcji. Jeśli to model mieszający, port AB zwykle prowadzi na instalację, a A i B doprowadzają wodę o różnych temperaturach.
  4. Ustawiam korpus zgodnie z przepływem i nie obracam go wbrew oznaczeniom. W wielu modelach montaż można odbić lustrzanie, ale skala i symbole muszą zostać odczytane prawidłowo.
  5. Wpinam rury bez naprężeń. Połączenie ma pasować swobodnie, bez dociągania rury do zaworu na siłę, bo to psuje szczelność i obciąża korpus.
  6. Uszczelniam połączenia zgodnie z typem gwintu i zaleceniami producenta. Inaczej pracuje gwint metal-metal, inaczej złączka z uszczelką płaską.
  7. Montuję pompę i siłownik we właściwych miejscach schematu. Jeśli pompa trafi po złej stronie, układ może hałasować, dławić przepływ albo szarpać przy zmianach położenia zaworu.
  8. Odpowietrzam instalację i uruchamiam ją na niskich parametrach. Dopiero po kilku minutach pracy sprawdzam temperaturę na zasilaniu i powrocie oraz ewentualnie koryguję ustawienie.

Na etapie pierwszego uruchomienia nie szukam od razu „idealnej” nastawy. Zaczynam od bezpiecznej pozycji pośredniej, a potem przesuwam zawór małymi krokami, obserwując reakcję instalacji. Dzięki temu od razu widzę, czy problem leży w regulacji, czy w samym podłączeniu. To prowadzi już prosto do ustawień po montażu.

Jak ustawiam zawór po montażu i podczas pierwszego rozruchu

Jeśli zawór pracuje ręcznie, traktuję pokrętło jako narzędzie do znalezienia punktu równowagi, a nie jako stałe ustawienie na cały sezon. W praktyce chodzi o to, by dobrać taki stopień otwarcia, przy którym obieg dostaje temperaturę zgodną z przeznaczeniem: niższą dla podłogówki, wyższą dla grzejników, stabilną dla ochrony powrotu. W wielu zaworach obrotowych punktem startowym bywa pozycja pośrednia, mniej więcej 45 stopni, ale nie traktuję tego jako reguły uniwersalnej.

Tryb ręczny

Przy ręcznej regulacji robię krótkie korekty i daję instalacji czas na reakcję. Zmiana o kilka stopni na skali często wystarcza, żeby temperatura na zasilaniu zaczęła pracować bardziej płynnie. Nie kręcę zaworem „na oko” do skrajnych pozycji, bo wtedy trudno ocenić, czy układ rzeczywiście działa lepiej, czy tylko chwilowo zmienia odczyt.

Tryb z automatyką

Jeśli zawór współpracuje z siłownikiem, ważna staje się kalibracja. Siłownik musi wiedzieć, gdzie jest pozycja zamknięcia, a gdzie pełne otwarcie. Źle ustawiony napęd potrafi obracać zawór w przeciwną stronę niż oczekuje sterownik, a wtedy użytkownik ma wrażenie, że instalacja „nie słucha” ustawień. W takim układzie zawsze sprawdzam kierunek pracy po pierwszym włączeniu i dopiero później zostawiam układ do pracy ciągłej.

Jeżeli temperatura dalej skacze, nie poprawiam od razu nastawy. Najpierw patrzę na pompę, odpowietrzenie i kierunek portów, bo to właśnie tam najczęściej kryje się błąd. Stabilna regulacja nie bierze się z mocniejszego dokręcenia pokrętła, tylko z poprawnie złożonego układu. Następna sekcja pokazuje, co psuje pracę zaworu najczęściej.

Najczęstsze błędy, które psują pracę układu

Objaw Najczęstsza przyczyna Co robię
Instalacja grzeje za mocno albo za słabo Pomylenie portów lub zły typ zaworu Sprawdzam oznaczenia A, B i AB oraz funkcję korpusu
Szarpanie, stuki, hałas Pompa w złym miejscu albo zbyt duży opór przepływu Weryfikuję schemat i położenie pompy względem zaworu
Brak reakcji na regulację Siłownik pracuje odwrotnie lub zawór jest zapowietrzony Sprawdzam kalibrację napędu i odpowietrzenie
Nierówna temperatura na pętlach Osad, brud w korpusie lub źle zrównoważony obieg Płuczę układ i kontroluję filtr
Temperatura powrotu spada za mocno Zawór zastosowano w układzie ochrony kotła bez właściwej konfiguracji Sprawdzam, czy nie potrzeba układu ładującego albo innego schematu

Najwięcej problemów widuję wtedy, gdy ktoś traktuje zawór trójdrożny jak uniwersalny element „do wszystkiego”. Tymczasem zły kierunek przepływu, źle ustawiona pompa albo brak płukania instalacji potrafią zepsuć nawet drogi korpus z dobrym siłownikiem. Po usunięciu tych błędów instalacja zwykle zaczyna pracować spokojniej niemal od razu.

Kiedy prosty zawór to za mało

W niektórych układach sam zawór trójdrożny wystarcza, ale w innych jest tylko jednym z elementów większej układanki. Dotyczy to zwłaszcza instalacji z podłogówką, kotłami na paliwo stałe i układami, w których trzeba jednocześnie chronić źródło ciepła oraz regulować temperaturę obiegu. W takich przypadkach sama mechanika zaworu nie rozwiąże wszystkiego.

Układ Typowa temperatura pracy Co z tego wynika
Podłogówka Około 30-45°C Potrzebne jest mieszanie, żeby nie podać zbyt gorącej wody na posadzkę
Grzejniki Często wyżej, zwykle 50-70°C zależnie od instalacji Sam zawór może stabilizować temperaturę, ale nie zawsze wystarcza do pełnej automatyki
Ochrona powrotu kotła na paliwo stałe Często około 55-60°C, zależnie od zaleceń producenta Liczy się szybkie podniesienie temperatury powrotu, żeby ograniczyć kondensację

Podłogówka

Przy ogrzewaniu podłogowym często potrzebuję nie tylko samego zaworu, ale też grupy pompowo-mieszającej. To gotowy układ, który łączy pompę, armaturę i regulację temperatury w jednym zestawie. Ma sens tam, gdzie pętle są liczne, a instalacja ma pracować stabilnie przy niższych parametrach niż kocioł.

Kocioł na paliwo stałe

Przy kotłach na drewno, pellet czy węgiel zawór bywa elementem ochrony powrotu. Jego zadanie polega na utrzymaniu zbyt chłodnej wody z dala od kotła, dopóki nie osiągnie on bezpiecznej temperatury pracy. W takich układach montaż na zwykłym zasilaniu obiegu grzewczego może nie dać efektu, którego oczekuje inwestor, więc schemat trzeba czytać dużo uważniej.

Przeczytaj również: Kocioł zgazowujący drewno - jak działa i kiedy ma sens?

Układ z automatyką

Jeśli instalacja ma pracować pogodowo albo strefowo, sama ręczna nastawa jest tylko punktem wyjścia. Wtedy potrzebny jest siłownik, sterownik i sensownie dobrany algorytm pracy. Dobrze złożony układ reaguje płynnie na zmiany zapotrzebowania, a nie „szarpie” temperaturą co kilka minut. To właśnie ten etap odróżnia prosty montaż od rozwiązania, które naprawdę poprawia komfort i ogranicza straty energii.

Gdy system ma więcej niż jeden cel, nie próbuję rozwiązać wszystkiego jednym ruchem zaworu. Lepiej dobrać właściwą konfigurację od początku niż później walczyć z objawami, które wynikają z błędnego projektu. Zostaje jeszcze jedna rzecz: co sprawdzam po montażu, żeby instalacja nie zaczęła szumieć po kilku tygodniach.

Co zostawiam na koniec, żeby instalacja działała spokojnie przez lata

Po uruchomieniu instalacji nie zamykam tematu. Wracam do połączeń po pierwszych godzinach pracy i sprawdzam szczelność, temperaturę oraz zachowanie zaworu przy zmianie obciążenia. Jeśli układ ma filtr, czyszczę go po pierwszym okresie pracy, bo właśnie wtedy najczęściej zbierają się resztki po montażu i płukaniu.

  • Kontroluję, czy połączenia gwintowane nie zaczęły pracować pod wpływem temperatury.
  • Sprawdzam, czy siłownik ma pełny zakres ruchu i nie ociera o sąsiednie elementy.
  • Oglądam filtr siatkowy, jeśli został zamontowany przed zaworem.
  • Porównuję temperaturę zasilania i powrotu z założeniami dla danego obiegu.
  • Zostawiam dostęp do zaworu, bo serwis bez dojścia kończy się niepotrzebnym demontażem pół kotłowni.

Jeśli miałbym zostawić jedną zasadę, brzmiałaby tak: najpierw zgodność portów i schematu, potem regulacja, a dopiero na końcu drobne korekty. Taka kolejność daje najwięcej spokoju w eksploatacji i najmniej niespodzianek po sezonie grzewczym.

FAQ - Najczęstsze pytania

Zawór mieszający łączy dwa strumienie wody o różnej temperaturze w jeden, by uzyskać stały parametr. Zawór przełączający kieruje jeden strumień wody na dwa różne tory, np. między ogrzewaniem CO a zasobnikiem ciepłej wody użytkowej.

Port AB to zazwyczaj przyłącze wspólne. W układzie mieszającym jest to wyjście zmieszanej wody na instalację, natomiast porty A i B to wejścia dla wody gorącej i chłodniejszej (powrotnej).

Najczęstsze błędy to pomylenie kierunków przepływu (portów), montaż pompy po złej stronie zaworu oraz brak płukania instalacji, co prowadzi do zablokowania mechanizmu przez zanieczyszczenia.

Nie, może pracować w trybie ręcznym. Jednak siłownik w połączeniu z automatyką pozwala na precyzyjną, bezobsługową regulację temperatury w zależności od warunków pogodowych lub potrzeb budynku.
