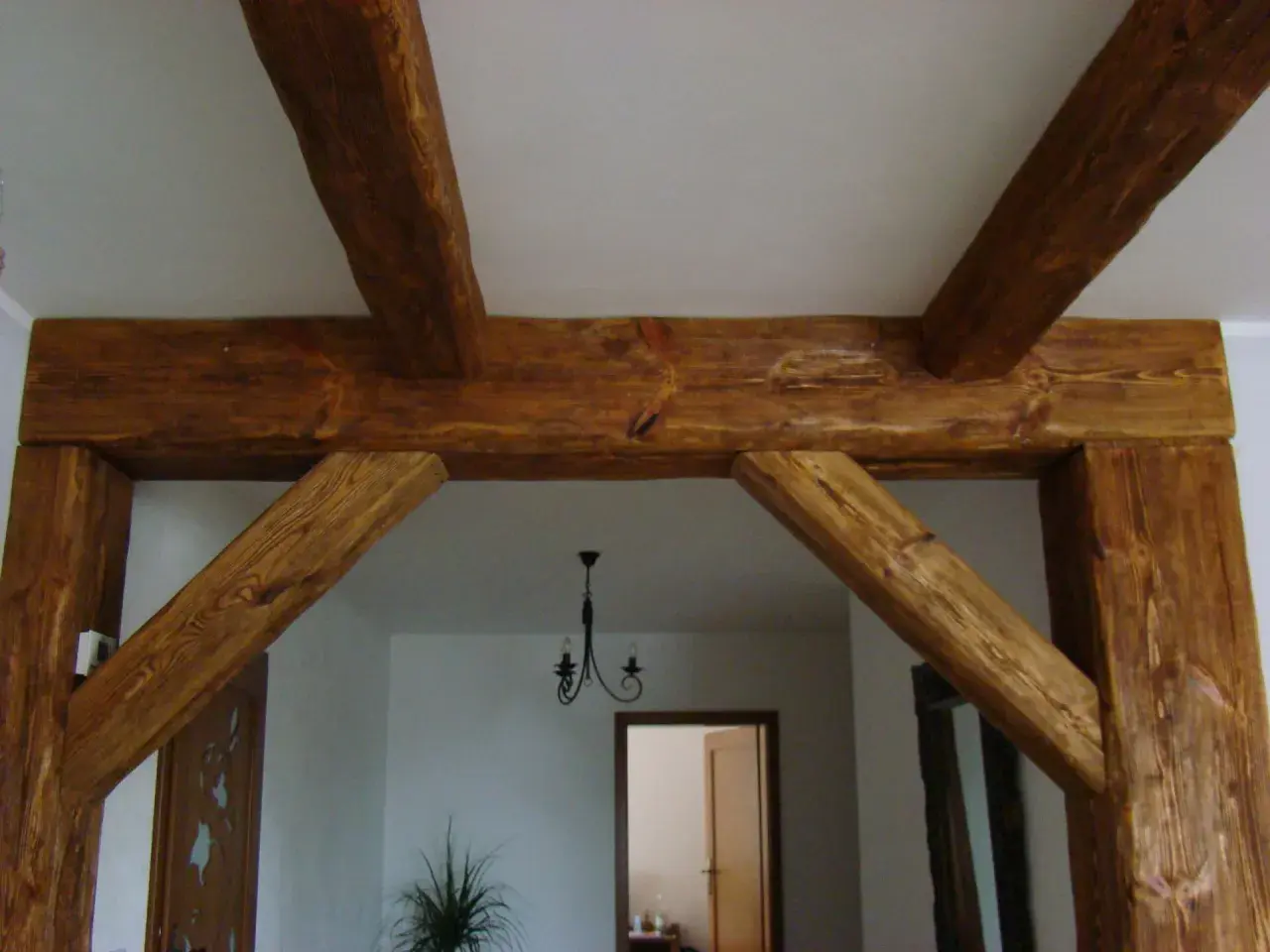

Łączenie belek drewnianych pod kątem prostym decyduje nie tylko o geometrii konstrukcji, ale też o tym, czy węzeł będzie sztywny, trwały i bezpieczny pod obciążeniem. W praktyce najważniejsze jest szybkie rozróżnienie: czy mówimy o połączeniu nośnym, czy tylko montażowym, oraz czy detal ma pracować w suchym wnętrzu, czy na zewnątrz. Poniżej rozkładam temat na konkretne metody, dobór łączników, typowe błędy i zasady, które naprawdę pomagają w stanie surowym.
Najlepiej działa połączenie dobrane do sił, wilgoci i sposobu montażu
- Węzły nośne lepiej opierać na łącznikach systemowych niż na przypadkowych wkrętach.
- Wręgi, czopy i zamki dają dobrą sztywność, ale osłabiają przekrój i wymagają precyzji.
- W suchym wnętrzu wystarczą inne rozwiązania niż w altanie, wiacie czy strefie zawilgocenia.
- W konstrukcjach nośnych liczy się nie tylko sam detal, ale też rozstaw łączników i odległość od krawędzi.
- Na budowie najczęściej wygrywa metoda, którą da się powtarzalnie wykonać i skontrolować.
Najpierw ustalam, co ma przenosić węzeł
Zanim wybiorę konkretny detal, patrzę na to, jakie siły przechodzą przez połączenie. Inaczej traktuje się belkę opartą na słupie, inaczej połączenie belka-belka w ramie, a jeszcze inaczej węzeł, który ma tylko utrzymać geometrię podczas montażu. W praktyce różnica jest duża, bo w jednym miejscu wystarczy prosty łącznik kątowy, a w innym potrzebny jest układ, który przeniesie ścinanie, docisk i część sił wyrywających.
W konstrukcji drewnianej nie ma miejsca na myślenie „byle się trzymało”. Jeśli element pracuje jako nośny, połączenie staje się częścią statyki, a nie tylko detalem stolarskim. Ja zawsze rozdzielam więc dwa przypadki: połączenie montażowe, które utrzymuje ustawienie elementów, i połączenie konstrukcyjne, które ma realnie przenosić obciążenia. To właśnie od tego podziału zależy, czy dobiorę wieszak, kątownik, wręg, czy klasyczny detal ciesielski.
Ta zasada dobrze działa również w stanie surowym, kiedy tempo robót jest duże i łatwo pójść na skróty. Kiedy już wiadomo, jakie siły mają przejść przez węzeł, łatwiej wybrać samą metodę, a tych jest kilka i każda ma swoje miejsce.
Najpewniejsze metody łączenia belek prostopadle
W praktyce nie szukałbym jednego „najlepszego” sposobu. Lepiej myśleć o tym jak o zestawie rozwiązań, z których każde sprawdza się w innym układzie. Poniżej porównuję te, po które sięga się najczęściej przy konstrukcjach z drewna.
| Metoda | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Kątowniki i wieszaki belki | Stropy, więźba, zadaszenia, szkielet | Szybki montaż, przewidywalna nośność, łatwa kontrola | Wymagają właściwych gwoździ lub wkrętów i ochrony antykorozyjnej |
| Wręgi, półwręgi i zakładki | Połączenia tradycyjne, widoczne detale, elementy o ograniczonej wysokości | Dobra geometria, estetyka, sztywne spasowanie | Osłabiają przekrój i wymagają dokładnego wykonania |
| Czop i gniazdo, zamki | Słupy, belki, węzły o większych wymaganiach | Bardzo dobra sztywność, trwałość, klasyczny detal | Czasochłonne, mniej wybaczają błędy, zwykle potrzebują doświadczenia |
| Płytki i taśmy perforowane | Stężenia, wzmocnienia, połączenia pomocnicze | Uniwersalne, szybkie, przydatne przy wzmacnianiu węzłów | Nie zawsze powinny być jedynym łącznikiem w głównym węźle nośnym |
Kątowniki i wieszaki belki
To rozwiązanie, po które sięgam najczęściej w stanie surowym, bo daje dobry balans między szybkością a bezpieczeństwem. Kątownik ustawia belkę pod kątem prostym, a wieszak belki przejmuje jej oparcie i porządkuje cały węzeł. Przy więźbie, stropie albo lekkim szkielecie to zwykle pierwszy wybór, zwłaszcza gdy liczy się tempo i powtarzalność montażu.
Ich zaleta jest prosta: nie trzeba wykonywać dużych wycięć w drewnie, więc nie osłabia się tak mocno przekroju. Minusem jest to, że łącznik trzeba dobrać do konkretnego zastosowania, a nie tylko „żeby pasował rozmiarem”. Różnica w nośności między przypadkowym mocowaniem a systemowym łącznikiem bywa większa, niż wielu wykonawców zakłada na początku.
Wręgi i półwręgi
Wręg ma sens wtedy, gdy zależy mi na dobrym spasowaniu dwóch elementów i na tym, żeby połączenie nie było tylko przykręcone z zewnątrz. W detalach ciesielskich to bardzo praktyczne rozwiązanie, bo belki „wspierają się” na sobie, a łącznik mechaniczny tylko domyka układ. Taki detal dobrze wygląda i daje przyjemne wrażenie solidności, ale właśnie przez to często kusi, żeby wyciąć go zbyt głęboko.
Tu trzeba uważać najbardziej. Każde nacięcie zmniejsza przekrój, a więc i zapas nośności. Jeśli wręg ma pracować w elemencie obciążonym, nie robię go „na oko” i nie zakładam, że samo drewno wszystko wybaczy. Zazwyczaj i tak wzmacniam taki węzeł śrubą konstrukcyjną albo odpowiednim łącznikiem.

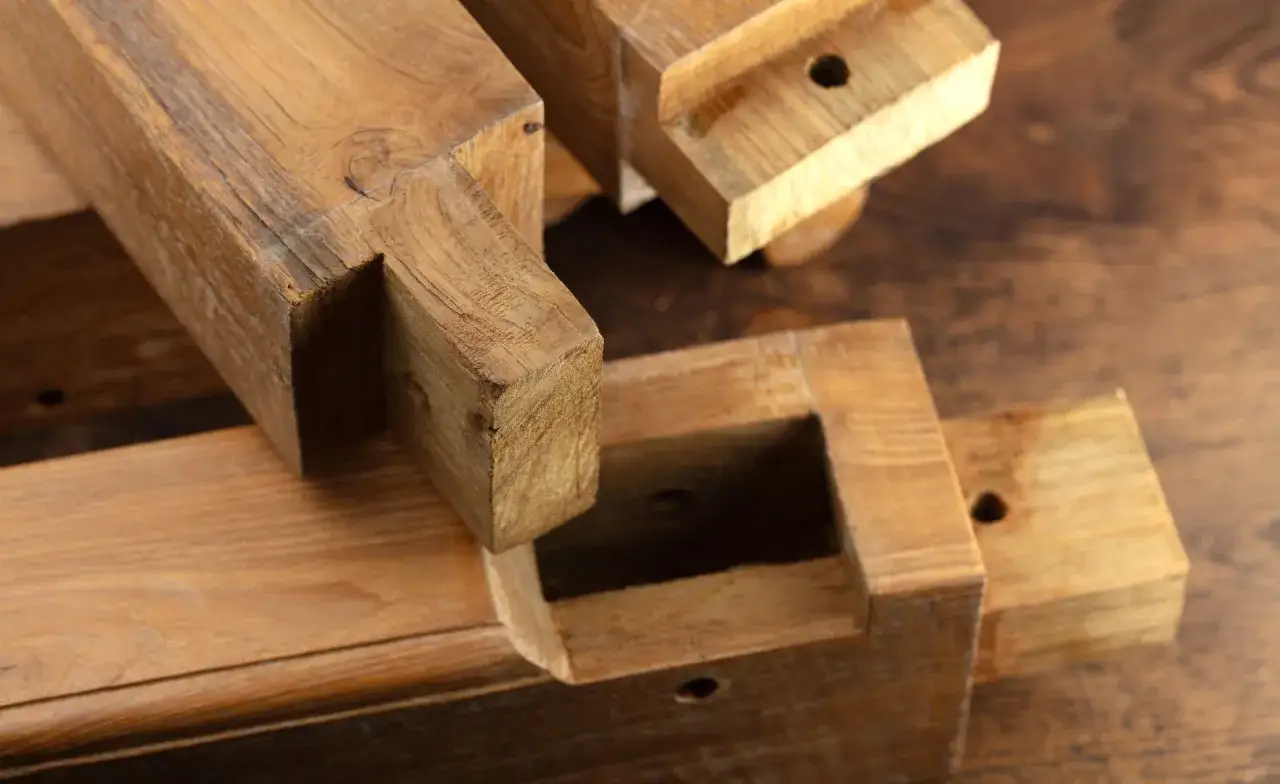

Czop i gniazdo oraz zamki
To rozwiązania, które wciąż mają sens tam, gdzie liczy się trwałość, sztywność i klasyczna technika ciesielska. Czop wchodzący w gniazdo dobrze prowadzi elementy i ogranicza ich pracę względem siebie. W konstrukcjach widocznych, altanach, pergolach czy bardziej tradycyjnych więźbach ten detal nadal jest bardzo mocny, o ile został wykonany precyzyjnie.
Trzeba jednak uczciwie powiedzieć: to nie jest metoda do szybkiej improwizacji na budowie. Wymaga dokładnego trasowania, dobrego sprzętu i doświadczenia. Kiedy detal jest wysoko obciążony albo ma przenosić momenty zginające, taki typ połączenia bywa świetny, ale tylko wtedy, gdy został zaprojektowany, a nie zrobiony „bo tak się kiedyś robiło”.
Przeczytaj również: Fotowoltaika na starych zasadach - Jak działa i kto może korzystać?
Płytki i taśmy perforowane
Płytki, taśmy i inne łączniki perforowane są bardzo przydatne tam, gdzie trzeba usztywnić układ lub dołożyć dodatkowe zabezpieczenie. W praktyce stosuję je chętnie przy stężeniach, wzmocnieniach i połączeniach pomocniczych. Dają szybki efekt i pozwalają ograniczyć liczbę skomplikowanych nacięć w drewnie.
Nie traktowałbym ich jednak jako uniwersalnego zamiennika wszystkiego. W prostych połączeniach pomagają, ale w węźle nośnym trzeba sprawdzić, czy sam łącznik rzeczywiście wystarczy. Jeśli konstrukcja ma przenosić większe obciążenia, płytka perforowana powinna być elementem systemu, a nie jedynym ratunkiem.
Skoro wiadomo już, jakie są główne metody, czas przejść do pytania ważniejszego z punktu widzenia inwestora: które rozwiązanie wybrać w konkretnych warunkach pracy.
Jak dobrać rozwiązanie do obciążeń i warunków pracy
Dobór połączenia nie kończy się na samej geometrii. W praktyce patrzę zawsze na cztery rzeczy: obciążenie, wilgoć, klasę drewna i dostęp do montażu. To one decydują, czy detal będzie trwały, czy po kilku sezonach zacznie pracować, luzować się albo korodować.
| Warunki | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Suchy, wewnętrzny strop lub szkielet | Wieszak belki, kątownik, łącznik systemowy | Szybki montaż i przewidywalna nośność |
| Zadaszenie, wiata, altana, strefa narażona na wilgoć | Łącznik ocynkowany ogniowo albo ze stali nierdzewnej | Lepsza odporność na korozję i dłuższa żywotność |
| Element widoczny, z estetyką na pierwszym planie | Wręg, półwręg, czop i gniazdo | Lepszy wygląd i „czytelny” detal ciesielski |
| Węzeł nośny o większym ryzyku błędu | Rozwiązanie projektowane, zgodne z obliczeniami | Tu nie ma miejsca na przypadkowy dobór łączników |
W konstrukcjach drewnianych nie bagatelizuję również czasu trwania obciążenia. Drewno i łączniki pracują inaczej przy obciążeniu chwilowym, a inaczej przy długotrwałym, dlatego w projektowaniu liczy się nie tylko samo „ile wytrzyma”, ale też jak długo będzie obciążone. W praktyce oznacza to tyle, że połączenie dobre na lekką pergolę może nie być wystarczające dla belki stropowej lub elementu dachowego.
W Polsce szczególnie ważne są też zasady wynikające z Eurokodu 5. Projektant powinien określić klasę drewna, przekroje i sposób łączenia, a wykonawca ma zrealizować to bez improwizacji. Ja traktuję to jako wygodny filtr decyzyjny: jeśli detal zaczyna wymagać „poprawiania na budowie”, to zwykle znaczy, że od początku był źle dobrany.
Warto też pamiętać o wilgotności materiału. Nawet dobrze złożony węzeł może po wyschnięciu drewna złapać luz, jeśli elementy były łączone w niejednakowych warunkach. Dlatego przy połączeniach zewnętrznych i w strefach wilgotnych dobieram nie tylko inny łącznik, ale również większą ostrożność przy montażu i kontroli dokręcenia.
Gdy warunki są już znane, zostaje praktyka wykonawcza. I właśnie tutaj najwięcej połączeń psuje się nie przez samą metodę, tylko przez sposób montażu.
Jak wykonać takie połączenie krok po kroku bez osłabiania belki
Najlepszy detal można zepsuć w pół godziny, jeśli montaż jest niedokładny. Dlatego przy połączeniu prostopadłym trzymam się prostego schematu, który ogranicza liczbę błędów.
- Najpierw sprawdzam osie i kąty. Jeśli belki nie trzymają geometrii, żaden łącznik nie naprawi przekoszenia.
- Przymierzam element „na sucho”. To moment, w którym wychodzą wszystkie kolizje, różnice w grubości i niedokładne cięcia.
- Dobieram łącznik do rodzaju drewna i do warunków pracy. Inaczej traktuję suchy element we wnętrzu, a inaczej połączenie na zewnątrz.
- Używam wkrętów, gwoździ lub śrub konstrukcyjnych zgodnych z zaleceniem producenta. Zwykłe wkręty do płyt g-k nie mają tu żadnego sensu.
- Zachowuję wymagane odległości od krawędzi i końców elementu. Zbyt ciasne osadzenie łączników prawie zawsze kończy się pęknięciem lub rozszczepieniem drewna.
- Dokręcam z wyczuciem. Belka ma być zaciśnięta, ale nie zmiażdżona.
- Na końcu sprawdzam, czy węzeł nie pracuje i czy nic nie skrzypi pod obciążeniem próbnym.
Jeśli używam gwoździ konstrukcyjnych, patrzę na minimalne odległości bardzo konkretnie. Dla gwoździa o średnicy 4 mm typowe minimum wynosi: 40 mm od nieobciążonego końca, 60 mm od obciążonego końca, 20 mm od nieobciążonego boku, 28 mm od obciążonego boku, a rozstaw wzdłuż włókien i w poprzek włókien to odpowiednio 28 mm i 14 mm. Przy innych średnicach wartości liczy się proporcjonalnie, więc nie warto zgadywać na budowie.
| Kontrola | Po co to sprawdzam |
|---|---|
| Osie elementów pokrywają się | Ograniczam mimośród i nie wprowadzam zbędnych sił bocznych |
| Łączniki są zgodne z projektem | Nie tracę nośności przez przypadkowe zamienniki |
| Otwory i odległości od krawędzi są zachowane | Zmniejszam ryzyko pęknięcia i rozwarstwienia drewna |
| Połączenie nie ma luzu po dociągnięciu | Węzeł nie będzie pracował i skrzypiał pod obciążeniem |
Ta część robót wydaje się techniczna, ale to właśnie tu powstaje różnica między połączeniem trwałym a połączeniem tylko „na teraz”. Dobrze wykonany węzeł nie wymaga późniejszych poprawek i nie obniża sztywności całego układu. A to prowadzi prosto do błędów, które widuję najczęściej na budowie.
Najczęstsze błędy, przez które połączenie traci sztywność
Najgroźniejszy błąd jest zaskakująco prosty: zbyt głębokie nacięcie belki. Wiele osób liczy, że wręg „ładnie usiądzie”, a tymczasem zabiera przekrój nośny i osłabia element tam, gdzie nie powinien być osłabiony. Jeśli konstrukcja pracuje pod obciążeniem, taki skrót potrafi wrócić po czasie jako pęknięcie albo rozluźnienie węzła.
Drugi problem to mieszanie przypadkowych łączników. Zwykły wkręt montażowy, blaszka bez parametrów albo niewłaściwy gwóźdź nie są neutralnym zamiennikiem. W połączeniu nośnym ma znaczenie nie tylko średnica, ale też długość, rodzaj trzpienia, zabezpieczenie antykorozyjne i sposób osadzenia.
Trzeci błąd widzę przy elementach zewnętrznych: ignorowanie wilgoci i korozji. Jeśli połączenie pracuje pod gołym niebem albo w strefie okresowo zawilgacanej, trzeba od razu założyć lepszą ochronę. W przeciwnym razie łącznik będzie tracił nośność szybciej, niż inwestor się spodziewa.
Do listy dołożyłbym jeszcze kilka rzeczy, które pozornie wyglądają niewinnie:
- wiercenie zbyt blisko krawędzi,
- montaż bez wcześniejszego przymierzenia elementów,
- brak docisku podczas skręcania,
- łączenie drewna o wyraźnie różnej wilgotności,
- traktowanie ozdobnego detalu jako pełnowartościowego węzła nośnego bez sprawdzenia nośności.
Jeśli po montażu pojawiają się skrzypienie, ruch na styku albo lokalne pęknięcia wokół łączników, nie czekałbym z reakcją. Taki sygnał zwykle oznacza, że detal trzeba przejrzeć jeszcze raz, zanim konstrukcja dostanie pełne obciążenie. I właśnie w tym miejscu najlepiej widać, które rozwiązania naprawdę sprawdzają się w praktyce.
Co najczęściej wygrywa w praktyce na budowie
Na budowie najczęściej wygrywa rozwiązanie, które daje trzy rzeczy naraz: jest szybkie w montażu, da się je łatwo skontrolować i nie osłabia nadmiernie drewna. Dlatego w konstrukcjach nośnych zwykle stawiam na wieszaki belki, kątowniki i łączniki systemowe. To po prostu najbardziej przewidywalna droga, zwłaszcza gdy prace idą szybko i trzeba utrzymać jakość na wielu połączeniach jednocześnie.
Jeśli detal ma być widoczny albo ma podkreślać tradycyjny charakter konstrukcji, wręg, czop i gniazdo nadal mają sens. Dają lepszą estetykę i często lepsze „czucie” konstrukcji, ale tylko wtedy, gdy wykonuje się je z precyzją. W innym wypadku wyglądają szlachetnie, a pracują przeciętnie.
Przy zadaszeniach, wiatach i innych elementach narażonych na pogodę nie oszczędzam na zabezpieczeniu łączników. Ocynk ogniowy albo stal nierdzewna to nie jest nadmiar ostrożności, tylko realna ochrona trwałości węzła. Jeśli konstrukcja ma żyć na zewnątrz, trzeba to zaplanować od początku, a nie poprawiać po sezonie.
Jeśli mam zostawić jedną zasadę, brzmi ona tak: najpierw obciążenie, potem środowisko pracy, dopiero na końcu wygląd. To właśnie ten porządek decyzji daje najpewniejszy efekt.
