Gdy jedna lampa ma reagować na kilka przycisków, łatwo pomylić łącznik schodowy z krzyżowym. Różnica nie dotyczy wyłącznie wyglądu, lecz przede wszystkim miejsca w obwodzie, liczby zacisków i liczby punktów sterowania. Wyjaśniam, jak działają oba rozwiązania, kiedy je stosować oraz jak uniknąć błędów przy planowaniu instalacji.
Najważniejsza zasada wyboru zależy od liczby punktów sterowania
- Dwa miejsca sterowania wymagają dwóch łączników schodowych.
- Trzy lub więcej miejsc oznaczają układ z dwoma schodowymi i co najmniej jednym krzyżowym.
- Łącznik krzyżowy montuje się pomiędzy łącznikami schodowymi, nigdy na końcu układu.
- Łącznik schodowy ma zwykle trzy zaciski, a krzyżowy cztery.
- Przy instalacji 230 V najbezpieczniej powierzyć podłączenie wykwalifikowanemu elektrykowi.
Najpierw rozdzielmy funkcje obu aparatów
Łącznik schodowy przełącza przewód fazowy pomiędzy dwiema drogami. W typowej instalacji stosuje się dwa takie aparaty, dzięki czemu można włączać i wyłączać tę samą lampę z dwóch miejsc, na przykład na dole i na górze schodów.
Łącznik krzyżowy działa inaczej. Nie tworzy samodzielnego układu, lecz zmienia połączenie dwóch przewodów korespondencyjnych, czyli żył biegnących pomiędzy łącznikami. W jednym położeniu przewody są połączone „na wprost”, a w drugim ich tory zostają skrzyżowane.
| Cecha | Łącznik schodowy | Łącznik krzyżowy |
|---|---|---|
| Typowe zastosowanie | Sterowanie z dwóch miejsc | Sterowanie z trzech lub większej liczby miejsc |
| Liczba zacisków | Zwykle 3 | Zwykle 4 |
| Miejsce w układzie | Na początku i końcu obwodu sterowania | Pomiędzy łącznikami schodowymi |
| Praca pojedynczego aparatu | W praktyce tworzy układ z drugim schodowym | Nie działa jako samodzielny zamiennik schodowego |
Najprościej zapamiętać to tak: schodowe są elementami skrajnymi, natomiast krzyżowe rozszerzają układ o kolejne punkty. Z mojego doświadczenia wynika, że właśnie pomylenie tych ról jest najczęstszą przyczyną zakupu niewłaściwego osprzętu.
Jak działa układ z trzech i większej liczby punktów
Przy dwóch punktach sterowania wystarczą dwa łączniki schodowe. Jeden otrzymuje przewód fazowy L, a drugi przekazuje przewód fazowy załączany do oprawy. Pomiędzy nimi biegną dwie żyły przełączane, których stan zmienia się po naciśnięciu dowolnego klawisza.

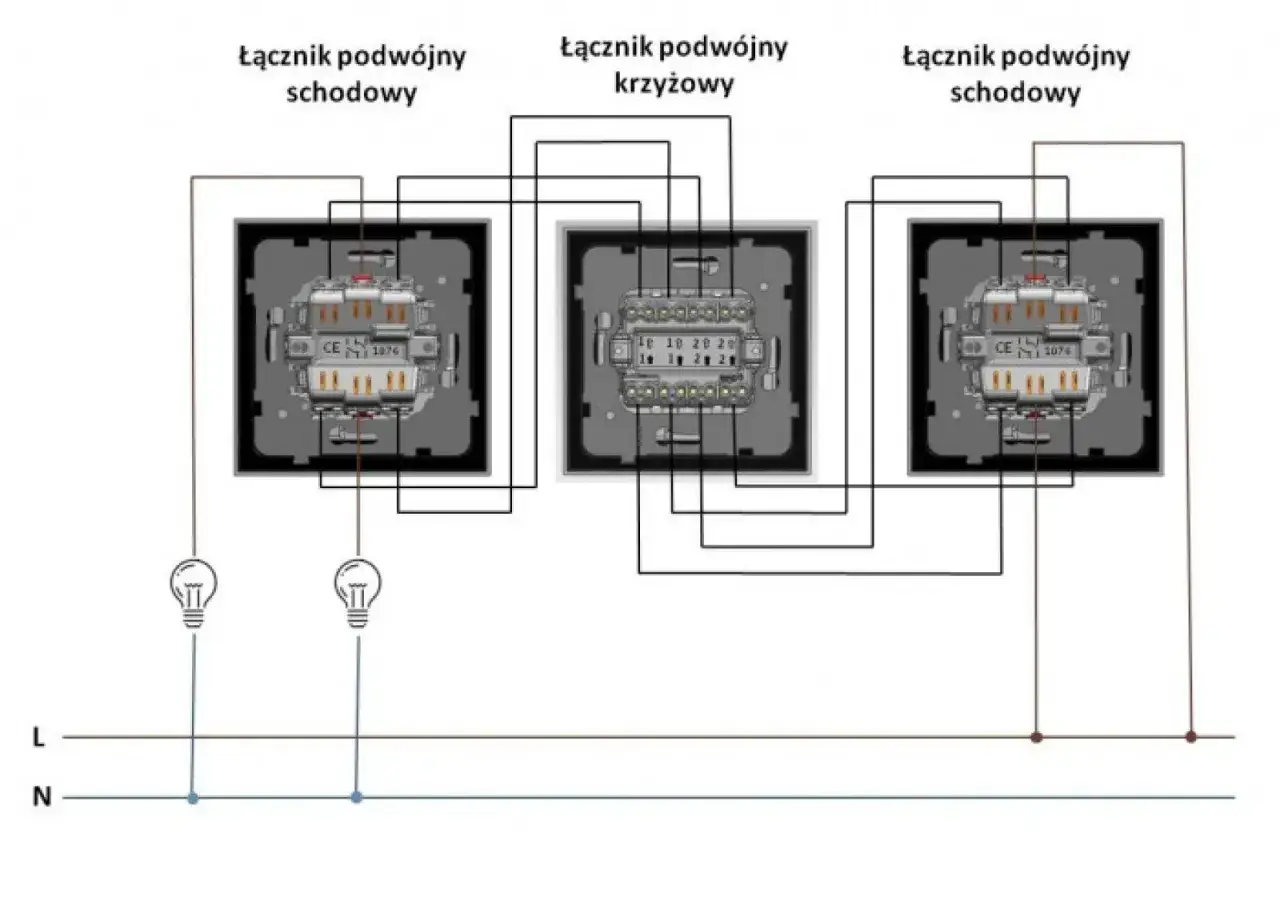

Jeżeli chcemy dodać trzeci punkt, pomiędzy aparatami schodowymi umieszczamy jeden łącznik krzyżowy. Wtedy podstawowy układ wygląda następująco:
- 2 punkty sterowania: 2 łączniki schodowe,
- 3 punkty: 2 schodowe i 1 krzyżowy,
- 4 punkty: 2 schodowe i 2 krzyżowe,
- 5 punktów: 2 schodowe i 3 krzyżowe.
Ogólna reguła jest prosta. Przy liczbie punktów większej niż dwa potrzebujemy zawsze dwóch łączników schodowych oraz tylu krzyżowych, ile wynosi liczba punktów pomniejszona o dwa. Każdy kolejny aparat krzyżowy musi znaleźć się w ciągu pomiędzy skrajnymi łącznikami.
Przewód neutralny N i ochronny PE prowadzi się zazwyczaj bezpośrednio do oprawy, a przez łączniki przełącza się przewód fazowy. To ważne zarówno dla bezpieczeństwa, jak i prawidłowego działania oświetlenia. W starszych instalacjach nie wolno jednak ufać samym kolorom żył, ponieważ mogły zostać użyte niezgodnie z obecnymi zasadami.
Gdzie sprawdzi się schodowy, a gdzie krzyżowy
Schody i krótki korytarz
Na zwykłych schodach z wejściem na dole i wyjściem na górze stosuje się dwa łączniki schodowe. To najprostsze i zwykle najbardziej ekonomiczne rozwiązanie. Łącznik krzyżowy pojawi się dopiero wtedy, gdy chcemy obsługiwać światło także z podestu albo z korytarza prowadzącego na piętro.
Długi korytarz
W długim korytarzu trzy punkty sterowania mają praktyczny sens, szczególnie gdy pomieszczenie ma wejścia z kilku stron. Aparat krzyżowy montuje się wtedy w dogodnym, środkowym miejscu, a skrajne punkty obsługują łączniki schodowe.
Sypialnia z kilkoma wejściami
W sypialni można zastosować układ pozwalający włączyć światło przy drzwiach i wyłączyć je przy łóżku. Jeżeli chcemy mieć dodatkowy punkt po drugiej stronie łóżka, potrzebny będzie jeden łącznik krzyżowy. Przy remoncie dobrze zaplanować to od razu, ponieważ późniejsze dołożenie przewodów bywa kosztowne i często oznacza kucie ścian.
Przeczytaj również: Stan surowy otwarty - Co musisz wiedzieć przed budową?
Salon z kilkoma strefami
W dużym salonie klasyczny układ krzyżowy ma sens tylko wtedy, gdy chodzi o sterowanie jednym obwodem z kilku miejsc. Do niezależnego sterowania lampą główną, kinkietami i oświetleniem dekoracyjnym lepszy będzie osobny obwód dla każdej strefy, system przycisków z przekaźnikiem albo rozwiązanie inteligentne.
Sam wygląd klawisza nie wystarczy do rozpoznania aparatu. Najpewniejszą wskazówką są oznaczenia na obudowie i schemat producenta, ponieważ poszczególne serie osprzętu mogą mieć różnie opisane zaciski.
Najczęstsze błędy przy projektowaniu i montażu
Najbardziej typowa pomyłka polega na próbie zamontowania łącznika krzyżowego jako pierwszego lub ostatniego elementu. Taki aparat powinien znaleźć się pomiędzy dwoma schodowymi. Zastąpienie nim łącznika skrajnego zwykle kończy się brakiem prawidłowej reakcji lampy albo działaniem tylko w określonych położeniach klawiszy.
Drugim błędem jest pomieszanie zacisku wspólnego z zaciskami przełączanymi w łączniku schodowym. Zacisk wspólny bywa oznaczony symbolem L, COM albo innym wyróżnikiem. Nie należy kierować się wyłącznie położeniem śruby, ponieważ układ zacisków różni się między producentami.
- montaż dwóch krzyżowych bez skrajnych schodowych,
- podłączenie przewodu neutralnego przez łącznik,
- brak oznaczenia przewodów przed demontażem starego osprzętu,
- sprawdzanie napięcia wyłącznie próbnikiem neonowym,
- zbyt płytka puszka przy dużej liczbie przewodów,
- dobór aparatu bez sprawdzenia obciążenia oprawy LED.
Przy oświetleniu LED trzeba dodatkowo sprawdzić parametry łącznika, zwłaszcza oznaczenie 10AX lub wartość podaną przez producenta. Moc lampy nie zawsze mówi wszystko o obciążeniu, ponieważ zasilacze LED mogą generować prąd rozruchowy większy niż wynikałoby to z ich mocy znamionowej.
Przed pracą należy wyłączyć właściwy obwód w rozdzielnicy i potwierdzić brak napięcia odpowiednim przyrządem. Instalacje 230 V nie są dobrym miejscem na eksperymenty, dlatego przy niejasnym układzie przewodów, starej instalacji aluminiowej albo braku dokumentacji zleciłbym pomiary elektrykowi z odpowiednimi kwalifikacjami.
Czy układ krzyżowy ma alternatywę
Klasyczne łączniki są trwałe i nie wymagają elektroniki, ale przy wielu punktach sterowania liczba przewodów oraz połączeń szybko rośnie. W takiej sytuacji można rozważyć przekaźnik bistabilny i przyciski chwilowe. Każdy przycisk wysyła wtedy impuls do przekaźnika, a ten zmienia stan oświetlenia.
Takie rozwiązanie bywa wygodniejsze przy większej liczbie miejsc, szczególnie gdy instalacja jest prowadzona w rozdzielnicy. Trzeba jednak przewidzieć miejsce na moduł, sprawdzić jego współpracę z lampami LED i uwzględnić dodatkowy element elektroniczny, który może ulec awarii.
Drugą możliwością są moduły smart, sterowanie bezprzewodowe lub system automatyki domowej. Dają więcej funkcji, lecz wymagają konfiguracji, kompatybilnych urządzeń i często stabilnej sieci. Do zwykłego korytarza nie ma sensu kupować rozbudowanego systemu, jeśli prosty układ schodowo-krzyżowy rozwiązuje problem bez aplikacji i aktualizacji.
Dobra decyzja zaczyna się od policzenia punktów
Jeśli światło ma być obsługiwane z dwóch miejsc, wybierz dwa łączniki schodowe. Gdy punktów jest trzy lub więcej, pozostaw dwa aparaty schodowe na końcach i dodaj pomiędzy nimi odpowiednią liczbę łączników krzyżowych. Ta reguła rozwiązuje większość wątpliwości już na etapie planowania.
Przed zakupem sprawdź schemat na konkretnym modelu, liczbę zacisków, parametry obciążenia oraz głębokość puszki. Najważniejszy nie jest sam typ klawisza, lecz cały układ przewodów, a jego poprawność i bezpieczeństwo powinien potwierdzić fachowiec, zwłaszcza w istniejącej instalacji.
