Garaż szybko przestaje być wyłącznie miejscem do parkowania auta. Pojawiają się w nim elektronarzędzia, sprężarka, napęd bramy, lodówka, a czasem także ładowarka samochodu elektrycznego. Dobrze zaprojektowana instalacja elektryczna w garażu powinna uwzględniać te obciążenia, wilgoć, pył i ryzyko uszkodzeń mechanicznych, dlatego poniżej pokazuję praktyczne zasady planowania, zabezpieczenia, wykonania oraz orientacyjne koszty.
Bezpieczny garaż zaczyna się od osobnych obwodów i dobrego planu
- Oświetlenie powinno mieć osobny obwód, niezależny od gniazd.
- Standardowe gniazda 230 V zabezpiecza się zwykle wyłącznikiem nadprądowym B16 oraz RCD o czułości 30 mA, jeśli wynika to z układu instalacji i obowiązujących wymagań.
- Do typowych obwodów stosuje się przewody miedziane 3 × 1,5 mm² dla oświetlenia i 3 × 2,5 mm² dla gniazd, ale ostateczny dobór zależy od długości trasy i obciążenia.
- W wilgotnym lub zapylonym miejscu potrzebny jest osprzęt o odpowiednim stopniu ochrony, najczęściej IP44, IP54 lub IP65.
- Sprężarka, spawarka, ogrzewanie i wallbox powinny mieć osobne obwody, a nie przypadkowe przedłużacze.
- Po zakończeniu prac instalację trzeba sprawdzić pomiarami, a nie tylko testem „czy działa światło”.
Jak rozplanować instalację przed rozpoczęciem prac
Najpierw spisuję urządzenia, które mają działać w garażu, i dopiero potem rozmieszczam punkty. Inaczej projektuje się mały garaż z jednym autem, a inaczej pomieszczenie pełniące funkcję warsztatu. Już na tym etapie trzeba uwzględnić napęd bramy, oświetlenie, gniazda robocze, wentylację, monitoring oraz ewentualne ładowanie samochodu.
W garażu jednostanowiskowym praktyczny układ obejmuje zwykle kilka gniazd przy blacie roboczym, dodatkowe punkty na przeciwległej ścianie, gniazdo przy bramie oraz punkt pod sufitem. Nie montowałbym wszystkich gniazd na jednej wysokości. Przy warsztacie wygodniejsze są punkty na wysokości około 100-120 cm, natomiast gniazdo do bramy lub ładowarki montuje się zgodnie z instrukcją urządzenia.
Co trzeba przewidzieć na planie
- osobny punkt świetlny nad stanowiskiem pracy i ewentualnie nad autem,
- gniazda 230 V przy ścianach, najlepiej bez konieczności prowadzenia przewodów po podłodze,
- zasilanie bramy garażowej oraz gniazdo serwisowe w jej pobliżu,
- miejsce na rozdzielnicę lub moduły zabezpieczeń,
- przewód internetowy albo peszel pod monitoring i automatykę,
- rezerwową rurę instalacyjną do przyszłego wallboxa lub dodatkowego obwodu.
Rozporządzenie dotyczące warunków technicznych wymaga, aby garaż dla samochodów osobowych miał elektryczną instalację oświetleniową. To minimum, nie sensowny projekt. Samo światło na środku sufitu nie rozwiąże problemu cieni przy aucie ani nie zapewni wygodnej pracy przy ścianie.

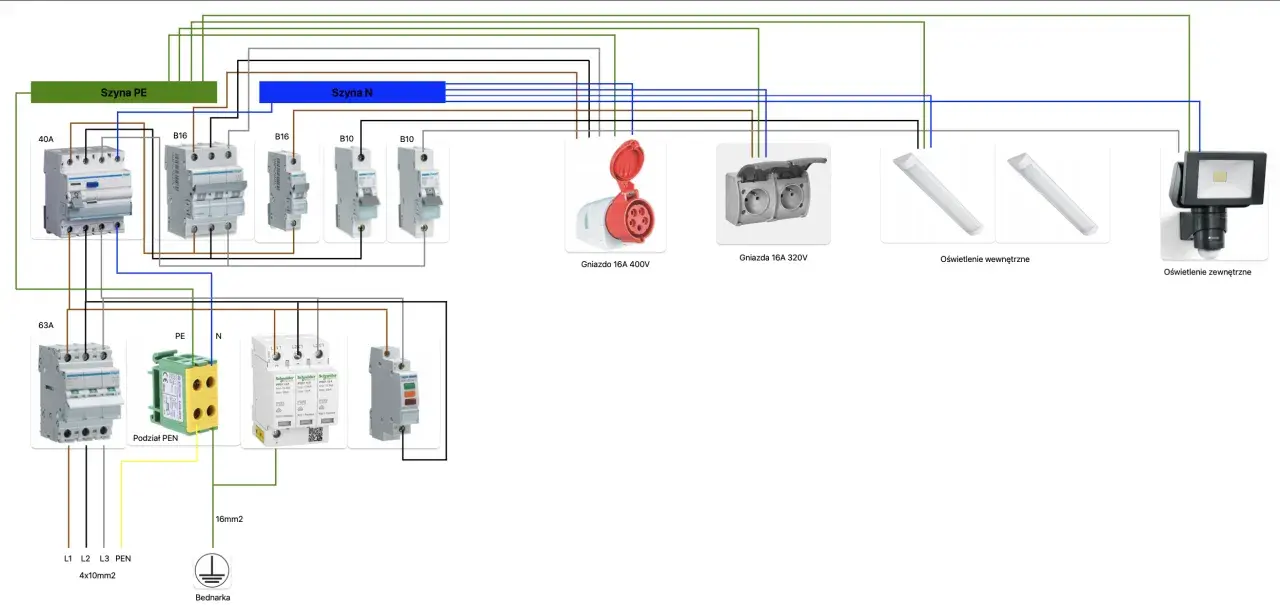

Osobne obwody zwiększają bezpieczeństwo i wygodę
Najczęstszy błąd polega na podłączeniu całego garażu do jednego przewodu. Gdy uszkodzone gniazdo wyzwoli zabezpieczenie, gaśnie również światło i człowiek zostaje w ciemności. Dlatego rozdzielam co najmniej oświetlenie, gniazda ogólne i urządzenia o większej mocy.
| Obwód | Typowe zastosowanie | Praktyczna uwaga |
|---|---|---|
| Oświetlenie | Oprawy LED, lampy warsztatowe | Osobny obwód, często przewód 3 × 1,5 mm² |
| Gniazda ogólne | Wiertarka, ładowarka, odkurzacz | Najczęściej przewód 3 × 2,5 mm² i zabezpieczenie do 16 A |
| Urządzenie stałe | Sprężarka, nagrzewnica, brama | Dobór zabezpieczenia do mocy i prądu rozruchowego |
| Zasilanie trójfazowe | Spawarka, większa sprężarka, maszyny | Osobny obwód, odpowiedni przewód i zabezpieczenie |
| Ładowanie auta | Wallbox lub dedykowane gniazdo | Wymaga obliczenia mocy, ochrony i sposobu prowadzenia kabla |
Wyłącznik różnicowoprądowy RCD monitoruje różnicę prądu między przewodami i odłącza obwód przy wykryciu upływu. Dla typowych gniazd ogólnego przeznaczenia do 32 A stosuje się ochronę uzupełniającą o czułości 30 mA. Sam RCD nie zastępuje przewodu ochronnego, wyłącznika nadprądowego ani prawidłowego uziemienia.
W małym garażu można zastosować jedną rozdzielnicę z kilkoma zabezpieczeniami, ale przy większej liczbie urządzeń lepiej rozdzielić obwody na kilka RCD lub użyć wyłączników różnicowoprądowych z członem nadprądowym. Ogranicza to sytuację, w której awaria jednego elektronarzędzia wyłącza cały garaż.
Przewody i osprzęt muszą wytrzymać wilgoć, pył i uderzenia
Typowe przekroje przewodów są dobrym punktem wyjścia, ale nie można dobierać ich wyłącznie z tabeli znalezionej w internecie. Liczą się długość trasy, sposób ułożenia, temperatura, liczba przewodów w rurze, spadek napięcia i moc odbiornika. Przy długim zasilaniu garażu może być potrzebny większy przekrój niż standardowe 3 × 2,5 mm².

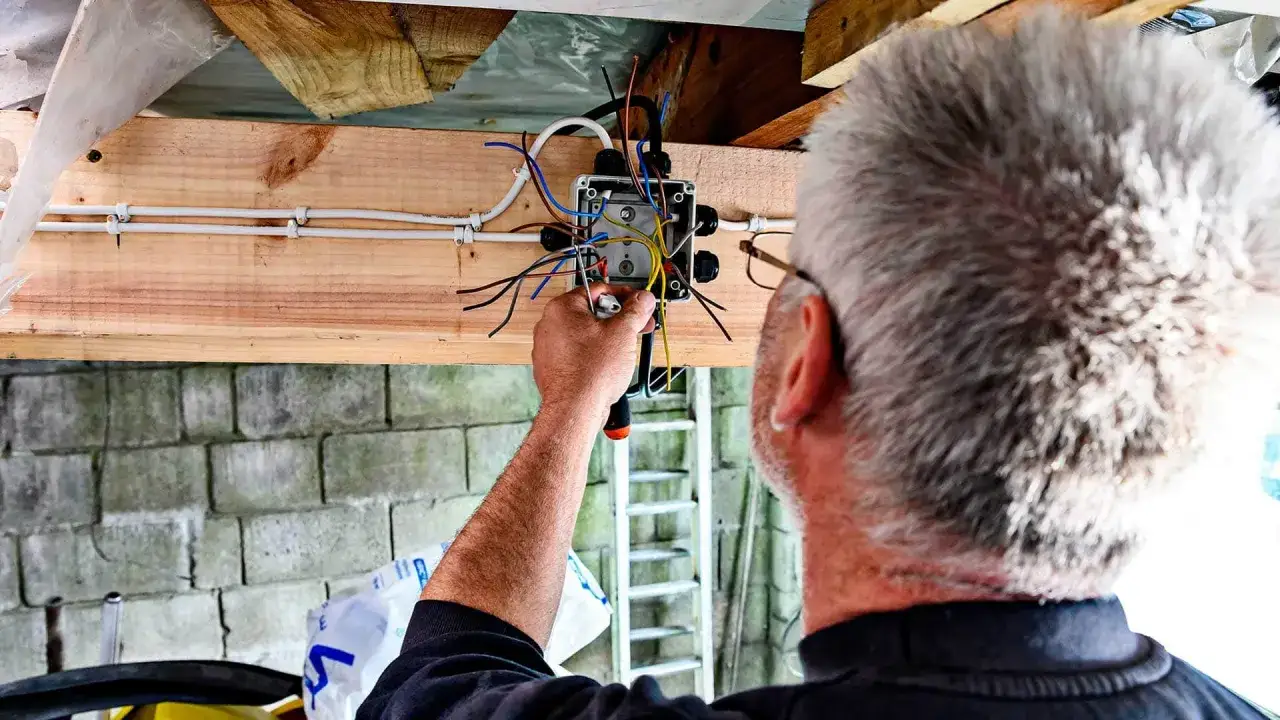

W garażu murowanym przewody można prowadzić pod tynkiem, w rurach instalacyjnych albo natynkowo w kanałach. W garażu blaszanym zwracam szczególną uwagę na ochronę przed przetarciem izolacji. Przepusty przez blachę powinny mieć dławice lub tuleje ochronne, a metalową konstrukcję trzeba objąć połączeniami wyrównawczymi zgodnie z projektem ochrony przeciwporażeniowej.
Przeczytaj również: Ocieplenie stropu - Ile oszczędzasz? Sprawdź, czy warto!
Jaki stopień ochrony wybrać
Symbol IP opisuje odporność obudowy na ciała stałe i wodę. Pierwsza cyfra dotyczy pyłu, druga wilgoci. Do suchego garażu wystarczy czasem standardowy osprzęt, lecz przy myciu auta, skraplaniu pary lub dużej ilości pyłu rozsądniejszy jest osprzęt co najmniej IP44 albo IP54. W miejscach narażonych na bezpośrednie zachlapanie lepiej zastosować IP65.
Nie montowałbym zwykłych, otwartych listew zasilających na podłodze. Są narażone na wodę, olej i przejechanie kołem. Lepsze są gniazda z klapką, solidne puszki natynkowe oraz przewody poprowadzone po ścianie na wysokości ograniczającej ryzyko uderzenia.
Oświetlenie i gniazda warto zaprojektować pod realną pracę
Jedna lampa centralna daje dużo mniej światła przy masce i bokach samochodu niż kilka opraw rozmieszczonych równomiernie. W praktyce dobrze działa połączenie oświetlenia ogólnego z lampami bocznymi lub nad blatem. Oprawy LED o neutralnej barwie około 4000 K ułatwiają ocenę kolorów i nie męczą wzroku tak jak zimne, niebieskawe światło.
Przy stanowisku warsztatowym przewiduję przynajmniej dwa podwójne gniazda. Jedno gniazdo zostawione „na wszelki wypadek” zwykle kończy się rozgałęźnikiem i plątaniną kabli. Dobrze, gdy gniazda są rozmieszczone tak, aby przewód elektronarzędzia nie przechodził przez przejście ani pod kołami auta.
Napęd bramy powinien mieć stałe, zabezpieczone zasilanie zgodne z instrukcją producenta. Nie warto zasilać go z przypadkowego gniazda, ponieważ luźne połączenie lub uszkodzony przedłużacz może unieruchomić bramę i stworzyć dodatkowe zagrożenie.
Duże odbiorniki wymagają osobnego podejścia
Sprężarka, spawarka, nagrzewnica i elektronarzędzia o dużej mocy mogą powodować chwilowe przeciążenia oraz spadki napięcia. Sprężarka dodatkowo pobiera wyższy prąd podczas rozruchu, dlatego zwykły obwód gniazdowy nie zawsze będzie odpowiedni. Dla takich urządzeń projektuję dedykowane obwody i sprawdzam charakterystykę zabezpieczenia, zamiast zwiększać amperaż „na oko”.
Przy planowaniu samochodu elektrycznego warto od razu zostawić trasę pod ładowarkę. Ładowanie z typowego gniazda 230 V może odbywać się prądem do 16 A, ale długotrwałe obciążenie wymaga sprawnego obwodu, dobrych zacisków i właściwej ochrony. Wallbox o mocy 7,4 kW lub 11 kW może wymagać osobnego zasilania, analizy mocy przyłączeniowej oraz zabezpieczeń zgodnych z konkretnym urządzeniem.
W przypadku ładowania pojazdu nie dobiera się RCD wyłącznie po cenie. Trzeba uwzględnić możliwość pojawienia się składowej stałej oraz to, czy wallbox ma wbudowaną ochronę DC. W garażu podziemnym dochodzą jeszcze zasady zarządcy budynku, zgoda wspólnoty lub spółdzielni i wymagania ochrony pożarowej.
Jeżeli w garażu przechowuje się butle LPG, paliwa lub substancje tworzące palne opary, zwykły dobór osprzętu może nie wystarczyć. W takiej sytuacji potrzebna jest ocena warunków i ewentualne wyznaczenie stref zagrożenia wybuchem. Nie instalowałbym urządzeń iskrzących bez sprawdzenia wentylacji i przeznaczenia pomieszczenia.
Ile kosztuje wykonanie instalacji w garażu
Cena zależy przede wszystkim od tego, czy garaż jest nowy, czy trzeba kuć gotowe ściany, prowadzić kabel w ziemi albo modernizować główną rozdzielnicę. Orientacyjnie prosta instalacja z kilkoma gniazdami i oświetleniem kosztuje około 1500-3000 zł. To przedział dla nieskomplikowanego garażu, bez wallboxa i rozbudowanych prac ziemnych.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Pojedynczy punkt elektryczny | około 90-190 zł, zależnie od sposobu wykonania |
| Proste oświetlenie i kilka gniazd | około 1500-3000 zł |
| Zasilanie oddalonego garażu | często od 2500 zł wzwyż, szczególnie z wykopem |
| Obwód trójfazowy | zwykle kilkaset do ponad 1500 zł, zależnie od trasy i zabezpieczeń |
| Przygotowanie pod wallbox | od kilku tysięcy złotych, bez jednej uniwersalnej stawki |
Stawka za „punkt” bywa myląca. Jedno gniazdo w gotowej puszce to zupełnie inna praca niż nowy obwód prowadzony przez 20 metrów muru, przewiert przez ścianę i podłączenie w rozdzielnicy. Przed zamówieniem prac proszę o wycenę obejmującą materiały, zabezpieczenia, pomiary, bruzdy, przewierty i dokumentację, bo właśnie te pozycje najczęściej pojawiają się później jako dopłaty.
Co sprawdzić przed odbiorem gotowej instalacji
Po wykonaniu prac elektryk powinien przeprowadzić pomiary ochronne, między innymi ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia i działania RCD. Samo włączenie zabezpieczenia nie potwierdza, że instalacja działa bezpiecznie. Protokół pomiarów jest szczególnie ważny przy nowym zasilaniu, sprzedaży nieruchomości i ubezpieczeniu.
- czy przewód ochronny PE jest doprowadzony do każdego gniazda,
- czy przewody neutralne za poszczególnymi RCD nie zostały pomieszane,
- czy rozdzielnica i obwody są opisane,
- czy gniazda nie są narażone na wodę i uderzenia,
- czy brama, oświetlenie i urządzenia dużej mocy mają właściwe zabezpieczenia,
- czy zachowano możliwość późniejszej rozbudowy.
Prace przy rozdzielnicy, zabezpieczeniach i pomiarach powinien wykonać elektryk z odpowiednimi kwalifikacjami. Samodzielne przykręcenie oprawy może być prostą czynnością, ale ingerencja w obwody zasilające bez wiedzy o układzie sieci TN-C, TN-S lub TT może skończyć się porażeniem albo pożarem.
Dobry projekt oszczędza więcej niż najtańszy wykonawca
Najrozsądniejsza kolejność to najpierw lista urządzeń i plan punktów, później dobór obwodów, przewodów oraz zabezpieczeń, a dopiero na końcu wybór osprzętu. Oszczędzanie na dodatkowym obwodzie lub rurze rezerwowej zwykle szybko się mści, gdy w garażu pojawia się spawarka, ładowarka albo automatyka bramy.
Jeśli garaż ma być warsztatem, przygotowałbym instalację z zapasem mocy i minimum jednym wolnym modułem w rozdzielnicy. Bezpieczeństwo, dostęp do pomiarów i możliwość rozbudowy są ważniejsze niż kilka zaoszczędzonych gniazd, a dobrze wykonana instalacja będzie służyć znacznie dłużej niż przypadkowy zestaw przedłużaczy.
