Gdy otwieram puszkę instalacyjną, najpierw patrzę na kolory żył i oznaczenia, dopiero później na sposób ich podłączenia. Prawidłowe oznaczenia przewodów elektrycznych pomagają rozpoznać funkcję żyły, dobrać właściwy przewód i ograniczyć ryzyko błędu podczas modernizacji instalacji. Wyjaśniam, co znaczą barwy PE, N i L, jak czytać symbole takie jak YDYp 3×1,5 oraz dlaczego w starym budynku sam kolor nigdy nie wystarcza.
Najważniejsze informacje o rozpoznawaniu żył i kabli
- Żółto-zielony oznacza przewód ochronny PE.
- Niebieski jest przeznaczony dla przewodu neutralnego N.
- Brązowy, czarny i szary służą zwykle do oznaczania przewodów fazowych L.
- PEN łączy funkcję przewodu ochronnego i neutralnego, dlatego wymaga szczególnej ostrożności.
- Symbol YDYp 3×1,5 informuje między innymi o budowie przewodu, liczbie żył i ich przekroju.
- Kolor izolacji nie potwierdza braku napięcia. Przed pracą trzeba odłączyć obwód i sprawdzić go odpowiednim miernikiem.

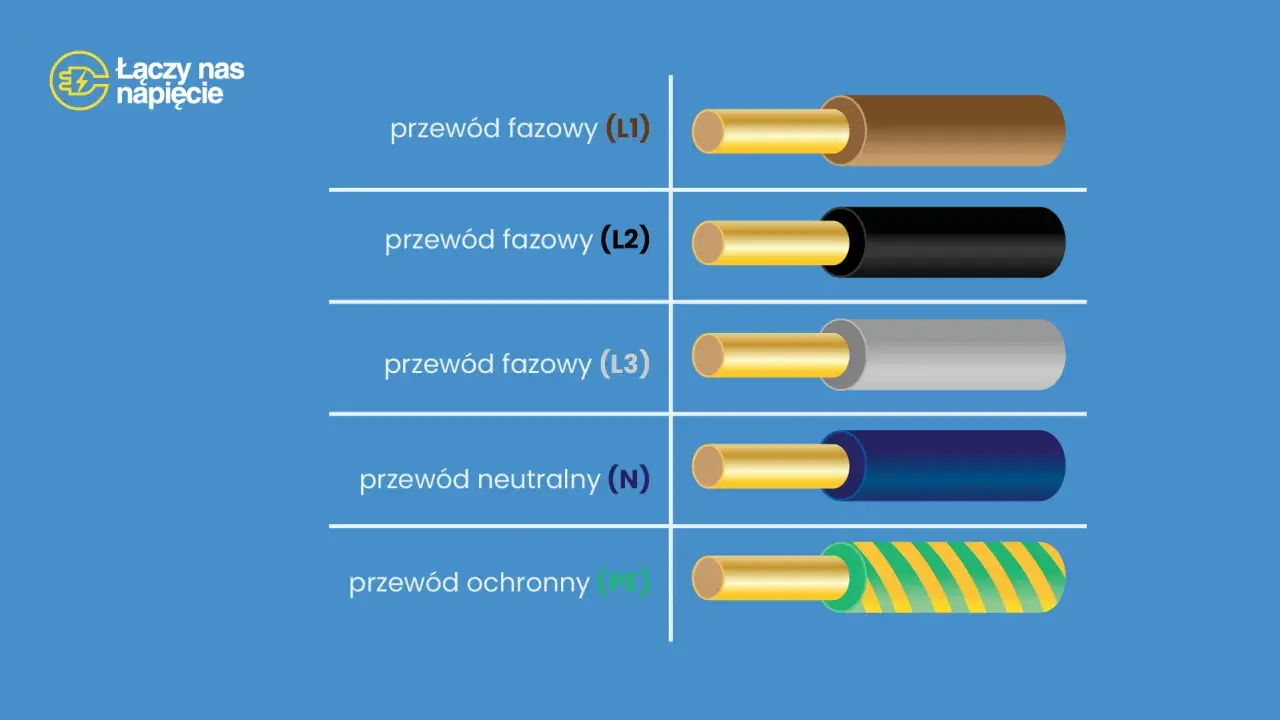

Kolory przewodów mówią o ich funkcji
W nowych instalacjach mieszkaniowych podstawowy kod jest prosty. Żółto-zielona żyła to PE, czyli przewód ochronny, który odprowadza prąd uszkodzeniowy i pomaga zadziałać zabezpieczeniom. Nie wolno używać jej jako przewodu fazowego ani neutralnego.
Niebieski oznacza N, czyli przewód neutralny. W typowym obwodzie jednofazowym przewód fazowy L ma kolor brązowy, czarny albo szary. Najczęściej spotykam brązowy jako L, ale sama barwa nie wskazuje jeszcze, który konkretnie zacisk lub obwód zasila dana żyła.
| Kolor lub oznaczenie | Funkcja | Praktyczne znaczenie |
|---|---|---|
| Żółto-zielony | PE | Przewód ochronny, połączony z zaciskiem ochronnym |
| Niebieski | N | Przewód neutralny, zwykle zamyka obwód roboczy |
| Brązowy, czarny, szary | L, L1, L2, L3 | Przewody fazowe, szczególnie w instalacjach jedno- i trójfazowych |
| Żółto-zielony z dodatkowym oznaczeniem | PEN | Przewód pełniący jednocześnie funkcję ochronną i neutralną |
W obwodzie trójfazowym przewody fazowe opisuje się jako L1, L2 i L3. W praktyce często odpowiadają im kolejno brązowy, czarny i szary, choć przy identyfikacji konkretnej instalacji trzeba opierać się także na schemacie i pomiarach. Pomiędzy fazą a przewodem neutralnym występuje zwykle około 230 V, a między dwiema fazami około 400 V.
Co oznaczają symbole L, N, PE i PEN
Litery na aparaturze i zaciskach są równie ważne jak kolory. L oznacza przewód liniowy, czyli fazowy, N przewód neutralny, a PE przewód ochronny. Te skróty spotkasz na gniazdach, wyłącznikach, rozdzielnicach, oprawach oświetleniowych i urządzeniach.
Przewód fazowy L
To żyła, na której może występować napięcie względem ziemi. W obwodzie oświetleniowym poprawne podłączenie ma znaczenie także dla bezpieczeństwa podczas wymiany źródła światła. Wyłącznik powinien rozłączać przewód fazowy, a nie neutralny, ponieważ wtedy po wyłączeniu oprawa nie pozostaje niepotrzebnie pod napięciem.
Przewód neutralny N
Przewód N prowadzi prąd roboczy i jest związany z punktem neutralnym sieci. Nie należy utożsamiać go z uziemieniem. N i PE mają różne zadania, nawet jeśli w określonych układach sieciowych ich funkcje były połączone w przewodzie PEN.
Przewód ochronny PE
PE łączy metalowe obudowy urządzeń z układem ochronnym instalacji. W prawidłowo wykonanym obwodzie nie powinien przewodzić prądu roboczego. Z mojego doświadczenia wynika, że największym błędem początkujących jest traktowanie żółto-zielonej żyły jako „dodatkowego minusa” albo przewodu, który można wykorzystać po prostu dlatego, że zabrakło innej żyły.
Przeczytaj również: Gdzie zgłosić samowolę budowlaną? - Sprawdź, jak zrobić to skutecznie
Przewód PEN
PEN łączy funkcję N i PE. Można go spotkać przede wszystkim w starszych układach sieciowych, ale jego rozdział na PE i N wymaga odpowiedniego miejsca, przekroju i wykonania zgodnego z projektem. Nie wolno samodzielnie mostkować N z PE w gniazdku ani w przypadkowej puszce.
Jak czytać oznaczenia zapisane na kablu
Kolor mówi o funkcji żyły, ale nadruk na powłoce opisuje cały przewód. Przykładowe oznaczenie YDYp 3×1,5 450/750 V można odczytać jako przewód z izolacją i powłoką z polwinitu, o płaskiej budowie, z trzema żyłami o przekroju 1,5 mm² i napięciu znamionowym 450/750 V.
| Fragment oznaczenia | Co informuje |
|---|---|
| Y | Izolacja lub powłoka z polwinitu, zależnie od miejsca w symbolu |
| D | Żyła jednodrutowa, sztywna |
| YDY | Popularny przewód instalacyjny z żyłami miedzianymi i izolacją PVC |
| p | Wykonanie płaskie |
| 3×1,5 | Trzy żyły, każda o przekroju 1,5 mm² |
| G | W oznaczeniach kabli informuje zwykle o obecności żyły ochronnej |
Spotykane są także przewody jednożyłowe, na przykład H07V-K lub LgY. Litera K wskazuje na giętką żyłę wielodrutową, wygodną w rozdzielnicach i połączeniach wymagających prowadzenia przewodu po łuku. Do instalacji stałej w tynku wybiera się inne rozwiązania niż do szafy sterowniczej, dlatego nie wystarczy sprawdzić samego przekroju.
Zapis 3×1,5 nie oznacza automatycznie trzech przewodów fazowych. W typowym kablu do gniazda mogą znajdować się żyły L, N i PE. Z kolei symbol 3G1,5 zwykle podkreśla obecność żyły ochronnej. Ostateczny wybór zależy od sposobu ułożenia, obciążenia, zabezpieczenia i warunków środowiskowych.
Stare instalacje wymagają większej ostrożności
W budynkach z dawnych lat można spotkać przewody o innych kolorach, wyblakłą izolację albo układ dwużyłowy bez osobnej żyły ochronnej. Kolor czarny lub szary nie zawsze pozwala bezpiecznie wskazać fazę, a niebieski przewód w starej instalacji mógł zostać wykorzystany niezgodnie z dzisiejszą praktyką.
Nie oznacza to, że każda stara instalacja jest natychmiast zagrożeniem, ale jej oceny nie wykonuje się „na oko”. Trzeba sprawdzić ciągłość przewodów, rezystancję izolacji, skuteczność ochrony przeciwporażeniowej i działanie zabezpieczeń. Przy okazji remontu rozsądniej jest odtworzyć obwód w aktualnym standardzie niż tylko zamalować stare oznaczenia nową taśmą.
Szczególnie ryzykowny jest przewód PEN. Jeśli zostanie przerwany albo źle podłączony, na metalowych obudowach urządzeń może pojawić się niebezpieczne napięcie. Wymiana gniazdka nie jest dobrym momentem na eksperymenty z układem sieciowym, ponieważ błąd może dotyczyć całego obwodu, a nie jednego punktu.
Jak sprawdzić przewód przed podłączeniem
Przed pracą wyłączam właściwy wyłącznik nadprądowy, zabezpieczam go przed przypadkowym załączeniem i sprawdzam brak napięcia przyrządem przeznaczonym do tego celu. Próbnik neonowy może sygnalizować obecność napięcia, ale nie zastępuje dwubiegunowego wskaźnika napięcia ani pomiaru wykonanego przez osobę z odpowiednimi kwalifikacjami.
- Wyłącz zasilanie obwodu w rozdzielnicy.
- Sprawdź przyrząd pomiarowy na znanym źródle napięcia.
- Zweryfikuj brak napięcia między L-N, L-PE oraz N-PE.
- Dopiero wtedy zdejmij izolację i przygotuj przewody.
- Po zakończeniu pracy wykonaj wymagane pomiary i opisz obwód w rozdzielnicy.
Przewody najlepiej oznaczać trwałymi markerami, tulejkami opisowymi albo oznacznikami kablowymi odpornymi na temperaturę i wilgoć. W rozdzielnicy czytelny opis typu „gniazda kuchnia” albo „oświetlenie piętro” oszczędza czas podczas kolejnej awarii i ogranicza ryzyko wyłączenia niewłaściwego obwodu.
Nie polecam polegać wyłącznie na taśmie izolacyjnej owiniętej przypadkowo wokół żyły. Taki znacznik może się odkleić, a jego kolor bywa mylący. Jeżeli przewód ma niejasną funkcję, lepiej oznaczyć go dopiero po identyfikacji i nanieść informację również na schemat instalacji.
Jeden schemat kolorów nie zastąpi pomiaru
Najłatwiej zapamiętać podstawę: żółto-zielony to PE, niebieski to N, a brązowy, czarny i szary to przewody fazowe. To dobry punkt wyjścia przy nowej instalacji, lecz nie dowód, że konkretna żyła została prawidłowo podłączona.
Przy nowych pracach trzeba trzymać się projektu, właściwego przekroju i obowiązujących zasad ochrony. Przy modernizacji starego obwodu najważniejsze są pomiary oraz ocena całego układu przez elektryka. Taka ostrożność zajmuje chwilę, a może zdecydować o bezpieczeństwie mieszkańców i trwałości całej instalacji.
