Więźba płatwiowo-jętkowa to jedno z tych rozwiązań, które rzadko wybiera się „na pokaz”, a częściej z praktycznej potrzeby: gdy zwykła konstrukcja jętkowa zaczyna być za mała, ale nadal chcesz zachować tradycyjny, drewniany szkielet dachu. W tym artykule wyjaśniam, jak taki układ działa, kiedy ma sens, jakie ma ograniczenia i na co zwrócić uwagę, żeby uniknąć kosztownych poprawek na etapie budowy.
Najważniejsze rzeczy o tej konstrukcji
- To układ, w którym jętki są podpierane płatwiami opartymi na słupach stolcowych.
- Sprawdza się tam, gdzie sama więźba jętkowa byłaby już za słaba lub za „rozciągnięta”.
- Najczęściej stosuje się go przy większych rozpiętościach dachu, zwykle w zakresie około 7,5-12 m.
- Dobrze współpracuje z poddaszem użytkowym, ale wymaga przemyślanego rozstawu słupów i usztywnień.
- Największym błędem jest traktowanie projektu „na oko” i zmienianie układu bez ponownych obliczeń.
- W praktyce o sukcesie decydują nie tylko przekroje drewna, lecz także obciążenia śniegiem, geometra dachu i jakość montażu.
Czym jest więźba płatwiowo-jętkowa i kiedy się ją wybiera
Patrzę na ten układ jak na rozsądny kompromis między prostą konstrukcją jętkową a bardziej rozbudowaną więźbą płatwiowo-kleszczową. Sedno jest proste: jętka nadal pracuje jako element spinający krokwie, ale przy większych rozpiętościach dostaje dodatkowe podparcie od płatwi opartych na słupach stolcowych. Dzięki temu dach nie musi być „na siłę” wzmacniany samymi krokwiami.
Taki wariant pojawia się zwykle wtedy, gdy rozpiętość ścian zewnętrznych robi się za duża dla klasycznej więźby jętkowej albo gdy długość jętki zaczyna wchodzić w zakres, w którym jej sztywność przestaje być komfortowa dla projektanta. W praktyce najczęściej mówi się o układach w okolicach 7,5-12 m, choć dokładny dobór zawsze zależy od projektu, kąta nachylenia połaci, pokrycia i lokalnych obciążeń śniegiem oraz wiatrem.Najkrócej: jeśli dach ma pozostać drewniany i tradycyjny, ale zwykła jętka już nie wystarcza, ten układ bywa bardzo sensowną odpowiedzią. To prowadzi nas do pytania ważniejszego niż sama nazwa: jak on właściwie pracuje.

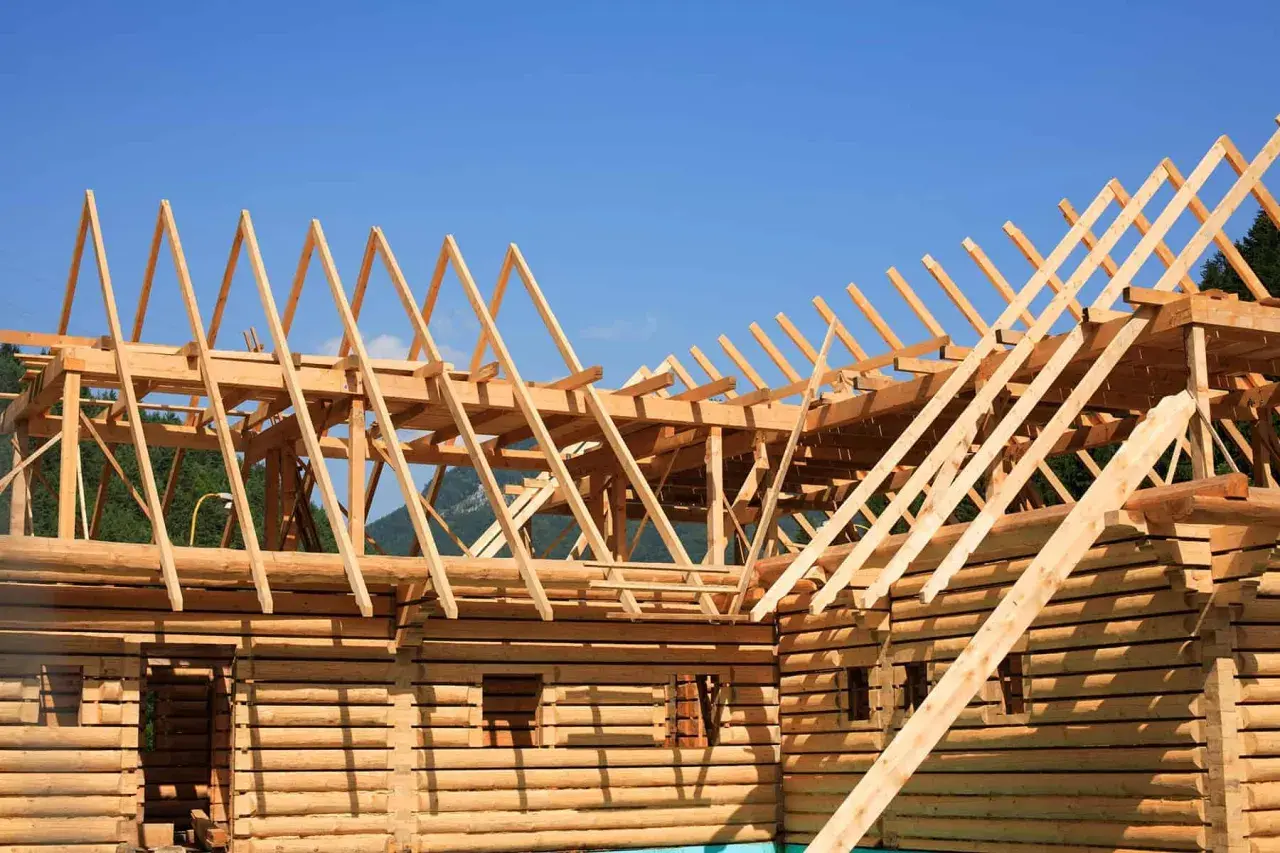

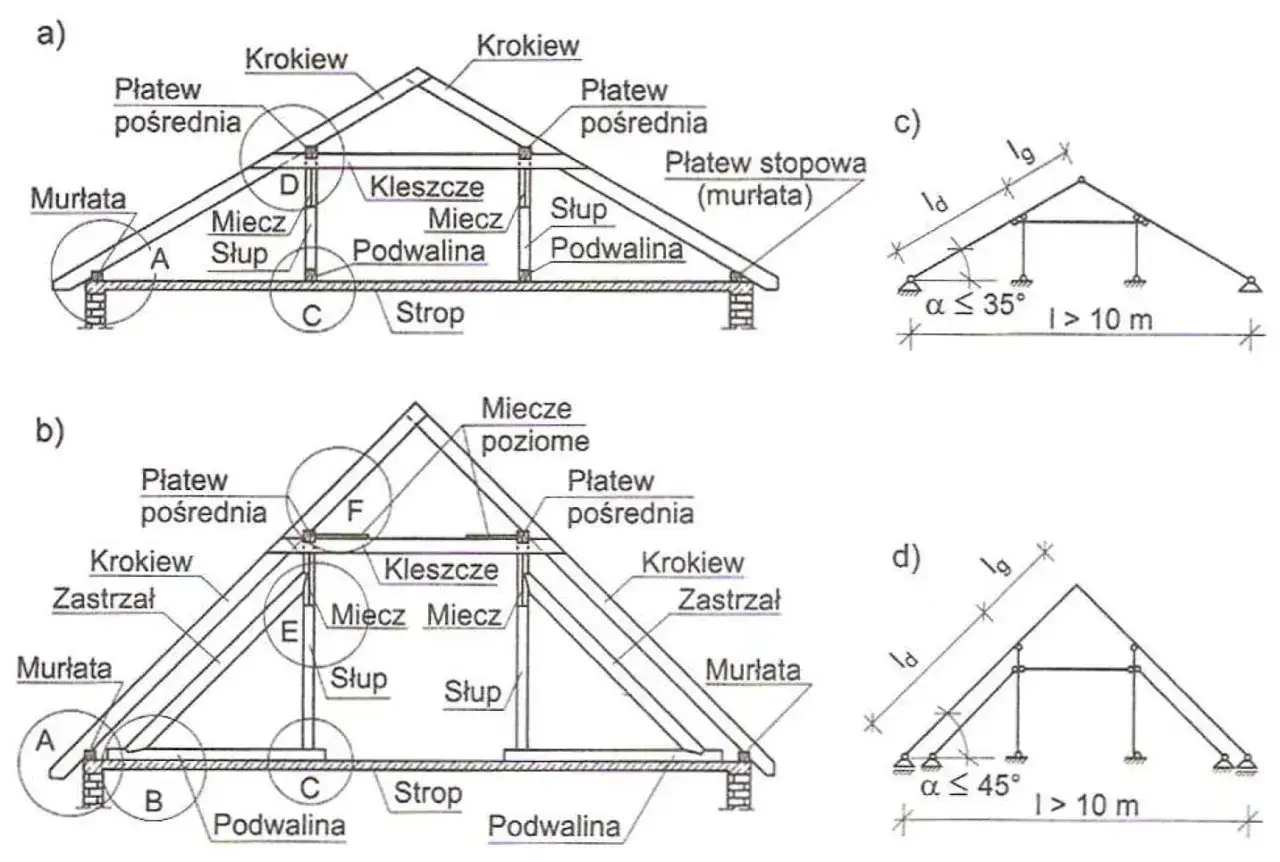

Jak działa taki układ i z czego się składa
W dobrze zaprojektowanej więźbie nic nie jest przypadkowe. Krokwie zbierają obciążenia z pokrycia, śniegu i wiatru, jętka ogranicza ich rozparcie, a płatew przejmuje część sił i przekazuje je na słupy stolcowe, a dalej na podwaliny i elementy nośne budynku. To właśnie dlatego ten układ pozwala bezpiecznie pracować przy większych rozpiętościach niż prosta konstrukcja jętkowa.
W praktyce najważniejsze elementy to:
- krokwie - ukośne belki tworzące pochylenie połaci,
- jętka - poziomy element spinający parę krokwi i usztywniający ich pracę,
- płatew - belka biegnąca wzdłuż dachu, oparta na słupach,
- słupy stolcowe - pionowe podpory przenoszące obciążenia niżej,
- miecze - ukośne usztywnienia, które stabilizują słupy i płatwie.
Warto rozumieć, że w tym układzie nie chodzi tylko o „dodanie kilku belek”. Kluczowe jest to, kto kogo podtrzymuje i w jakiej kolejności schodzi obciążenie do niższych elementów konstrukcji. Jeśli ten łańcuch jest źle zaprojektowany, nawet porządne drewno niewiele pomoże. I właśnie dlatego porównanie z innymi więźbami ma tu duże znaczenie.
Jak wypada na tle innych więźb dachowych
Gdy inwestor pyta mnie, czy ten układ jest najlepszy, odpowiadam zwykle: to zależy od rozpiętości, układu ścian i tego, czy poddasze ma być naprawdę użytkowe. Dla jasności zestawiłem najważniejsze różnice w praktycznym ujęciu.
| Rodzaj więźby | Gdzie sprawdza się najlepiej | Atuty | Ograniczenia |
|---|---|---|---|
| Jętkowa klasyczna | Dachy o mniejszej i średniej rozpiętości, zwykle przy prostszej bryle | Prosta, ekonomiczna, szybka w wykonaniu | Ma granice wynikające z długości jętki i rozpiętości połaci |
| Płatwiowo-jętkowa | Dachy, w których sama jętka jest już za długa, a nadal potrzebny jest tradycyjny układ drewniany | Dobrze przenosi obciążenia, pozwala obsłużyć większe rozpiętości, zwykle dobrze współpracuje z poddaszem użytkowym | Wymaga słupów, płatwi i dokładniejszego projektu; nie lubi zmian wprowadzanych „w trakcie” |
| Płatwiowo-kleszczowa | Większe i bardziej złożone dachy, także przy szerszym zakresie kątów nachylenia | Bardzo uniwersalna, dobrze znosi rozbudowane geometrie | Zwykle bardziej złożona i droższa w wykonaniu niż prostsze układy |
Właśnie dlatego kolejny krok to nie wybór „najmocniejszej” opcji, tylko dopasowanie konstrukcji do funkcji poddasza i bryły domu.
Na co zwrócić uwagę w projekcie i na budowie
Jeżeli miałbym wskazać trzy rzeczy, które decydują o tym, czy ta konstrukcja będzie działać bezproblemowo, wybrałbym: obliczenia, usztywnienie i detal połączeń. W praktyce nie wystarczy wiedzieć, że dach „ma słupy i płatwie”. Trzeba jeszcze ustalić, gdzie dokładnie stoją słupy, na czym się opierają i jak przejmują siły z dachu na niższe elementy budynku.
- Rozpiętość musi wynikać z projektu, a nie z przyzwyczajenia ekipy. To, co działa przy jednym domu, może być za słabe przy innym układzie ścian i obciążeń.
- Ścianka kolankowa wymaga dobrego usztywnienia, jeśli poddasze ma być użytkowe. Bez tego łatwo o niepożądane rozparcie ścian.
- Słupy stolcowe powinny mieć poprawnie zaprojektowane podparcie. Nie wolno ich opierać „byle gdzie”, bo wtedy siły wędrują w niekontrolowany sposób.
- Miecze nie są ozdobą. To realne usztywnienie, które stabilizuje cały zespół i pomaga utrzymać geometrię dachu.
- Pokrycie dachowe ma znaczenie. Cięższe materiały zwykle wymagają bardziej świadomego doboru przekrojów i połączeń.
- Każda zmiana w projekcie powinna wrócić do konstruktora. Przesunięcie okna dachowego, lukarny albo słupa może zmienić sposób pracy całej więźby.
Ja zawsze powtarzam inwestorom, że ten etap nie wybacza improwizacji. Dach jest konstrukcją nośną, a nie zestawem elementów do dowolnego przestawiania. To prowadzi prosto do najczęstszych błędów, które widzę na budowach.
Najczęstsze błędy, które psują ten układ
W teorii wszystko wygląda logicznie, ale w praktyce problemy biorą się zwykle z pośpiechu albo z prób „udoskonalania” projektu bez przeliczeń. Najbardziej kłopotliwe błędy powtarzają się zaskakująco często.
- Za długa jętka bez dodatkowego podparcia - konstrukcja traci sztywność dokładnie wtedy, gdy najbardziej jej potrzebuje.
- Zbyt mało usztywnień w strefie słupów i płatwi - dach może pracować poprawnie statycznie, ale nie będzie stabilny przestrzennie.
- Zmiany w układzie poddasza po wykonaniu projektu - szczególnie groźne, gdy ktoś chce „odsunąć” słup, żeby zyskać kilka centymetrów.
- Bagatelizowanie obciążeń lokalnych - innego podejścia wymaga dom w rejonie z większym śniegiem, innego lekki dach o prostej geometrii.
- Słabe połączenia ciesielskie - nawet dobre drewno nie zrekompensuje źle wykonanych złączy.
Tu nie ma spektakularnych skrótów. Najtańsza poprawka to ta, której nie trzeba robić po montażu. Dlatego przed zamówieniem drewna i wejściem ekipy na dach dobrze jest jeszcze raz przejść przez kilka punktów kontrolnych.
Co zostaje do sprawdzenia, zanim cieśla wejdzie na dach
Na tym etapie nie patrzę już na samą nazwę konstrukcji, tylko na to, czy projekt i wykonanie są spójne. Jeśli odpowiedzi na poniższe pytania są jasne, ryzyko błędu znacząco spada.
- Czy rozpiętość dachu naprawdę wymaga układu z płatwiami, czy wystarczyłaby prostsza więźba?
- Czy poddasze ma być użytkowe i jak wpłynie to na wysokość jętki, słupy oraz ścianki kolankowe?
- Czy przekroje drewna, połączenia i rozmieszczenie podpór są policzone pod konkretny projekt, a nie dobrane orientacyjnie?
- Czy przewidziano miejsce na okna dachowe, lukarny i instalacje bez osłabiania konstrukcji?
- Czy wykonawca rozumie, że każda zmiana geometrii wymaga akceptacji konstruktora?
Jeśli te elementy są dopięte, więźba płatwiowo-jętkowa potrafi być bardzo wdzięcznym rozwiązaniem: stabilnym, przewidywalnym i dobrze pracującym w domu z poddaszem użytkowym. Jeśli któryś z tych punktów jest niejasny, lepiej zatrzymać się na etapie projektu niż później ratować konstrukcję dodatkowymi wzmocnieniami. To właśnie w dachu najczęściej widać różnicę między poprawnym założeniem a dobrze przemyślanym detalem.
